針對電機控制系統，ADI公司能夠提供涵蓋信號鏈中所有重要 器件的完整解決方案，相關產品包括了模數/數模轉換器、放大器、嵌入式處理器、iCoupler?數字隔離 器和電源管理器件。這些高性能的器件和增加系統集成度有助于實現更新型的拓撲結構設計，為客戶實現系統的差異化設計帶來價值。
ADSP-CM4xx混合信號控制處理器采用ARM Cortex M4處理器內核，集成高精度ADC、數字加速器和濾波器、SRAM和閃存以及豐富的外設。ADSP-CM4xx處理器適用于要求高性能實時控制和模擬轉換的廣泛嵌入式應用。

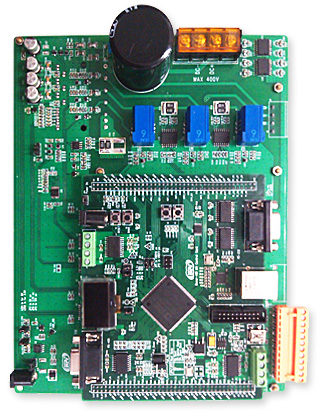

CM408 MBD Motion Control 包含EVM? Oscar-Skylight Motion Control EVM (PMSM FOC控制功率底板)? 和ADI M4 Control Card (ADSP-CM408 控制核心板)兩部分， 設計中充分考慮到了工業上對隔離的要求，具有完全隔離的CAN、RS-485、RS-232、Ethernet通訊接口以及控制部分和高壓功率部分的完全隔離。

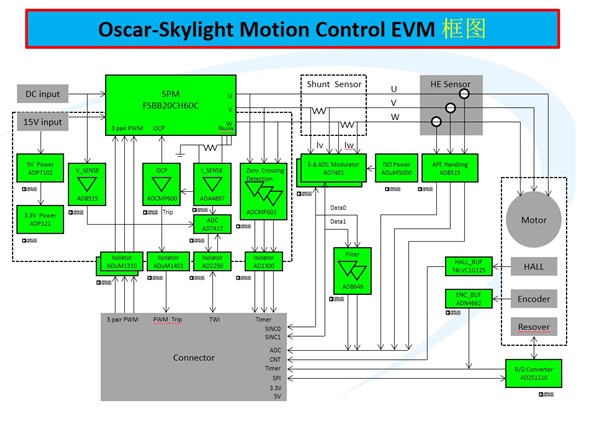

解決方案框圖
！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
| 器件 | 類型 | 描述 | 數據手冊 |
|---|---|---|---|
| ADSP-CM408F | CM4xx混合信號控制處理器 | 帶13+ ENOB ADC、LQFP176的240MHz ARM Cortex-M4 |
點擊下載 |
