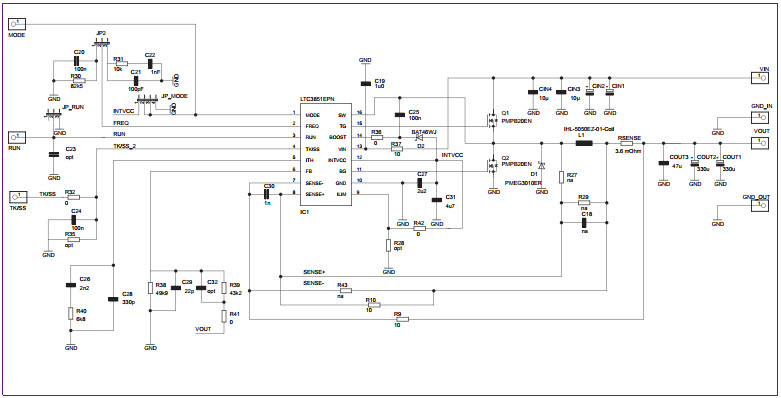

以小信號 MOSFET PMN15UN 和 LTC3851 作為控制器的 DC/DC 下變頻器參考應用電路圖

使用 NXP Semiconductors 的 NX1117 的參考設計

設計簡介

AN11119 - DC-DC 轉換中的中等功率小信號 MOSFET。本應用筆記探討了直流到直流轉換的不同方法。它包括一些使用小信號 MOSFET 的 DC-DC 下轉換器的示例

AN11119 - Medium power small-signal MOSFETs in DC-to-DC conversion. This application note explores different methods of DC-to-DC conversion. It includes some examples of DC-to-DC down-converters using small-signal MOSFETs

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LTC3851EGN#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 790kHz Automotive 16-Pin SSOP N Tube	點擊下載
PMPB20ENZ	MOSFETs	Trans MOSFET N-CH 30V 7.2A 6-Pin DFN-MD EP T/R	點擊下載
PMPB20EN,115	MOSFETs	Trans MOSFET N-CH 30V 7.2A 6-Pin DFN-MD EP T/R	點擊下載
LTC3851EUD#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 790kHz Automotive 16-Pin QFN EP Tube	點擊下載
LTC3851EMSE-1#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 790kHz Automotive 16-Pin MSOP EP T/R	點擊下載
LTC3851EMSE#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 790kHz Automotive 16-Pin MSOP EP Tube	點擊下載
LTC3851EUD-1#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 790kHz Automotive 16-Pin QFN EP Tube	點擊下載
LTC3851EGN#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 790kHz Automotive 16-Pin SSOP N T/R	點擊下載
LTC3851EUD-1#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 790kHz Automotive 16-Pin QFN EP T/R	點擊下載
LTC3851EUD#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 790kHz Automotive 16-Pin QFN EP T/R	點擊下載
LTC3851EMSE-1#PBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 790kHz Automotive 16-Pin MSOP EP Tube	點擊下載
LTC3851EMSE#TRPBF	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 790kHz Automotive 16-Pin MSOP EP T/R	點擊下載
