使用 TC7662B 電荷泵將電源一分為二的典型應用電路

使用 Microchip Technology 的 TC7662B 的參考設計

設計簡介

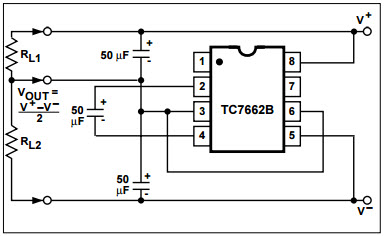

使用 TC7662B 電荷泵將電源分成兩半的典型應用電路。 TC7662B 是行業標準 TC7660 電荷泵電壓轉換器的引腳兼容升級版。它僅使用兩個低成本電容器即可將 +1.5V 至 +15V 輸入轉換為相應的 -1.5 至 -15V 輸出，從而消除了電感器及其相關成本、尺寸和 EMI

Typical Application Circuit Using TC7662B Charge Pump for Splitting a Supply in Half. The TC7662B is a pin-compatible upgrade to the Industry standard TC7660 charge pump voltage converter. It converts a +1.5V to +15V input to a corresponding -1.5 to -15V output using only two low-cost capacitors, eliminating inductors and their associated cost, size and EMI

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TC7662BCPA	Charge Pump	Charge Pump INV -1.5V to -15V 20mA Automotive 8-Pin PDIP Tube	點擊下載
REJ-TC7662BEOA	Charge Pump	Charge Pump INV -1.5V to -15V 20mA Automotive 8-Pin SOIC N Tube	點擊下載
TC7662BEOA713	Charge Pump	Charge Pump INV -1.5V to -15V 20mA Automotive 8-Pin SOIC N T/R	點擊下載
TC7662BCOA	Charge Pump	Charge Pump INV -1.5V to -15V 20mA Automotive 8-Pin SOIC N Tube	點擊下載
TC7662BEPA	Charge Pump	Charge Pump INV -1.5V to -15V 20mA Automotive 8-Pin PDIP Tube	點擊下載
TC7662BCOA713	Charge Pump	Charge Pump INV -1.5V to -15V 20mA Automotive 8-Pin SOIC N T/R	點擊下載
TC7662BEOA	Charge Pump	Charge Pump INV -1.5V to -15V 20mA Automotive 8-Pin SOIC N Tube	點擊下載
