BM2P054F PWM AC/DC轉換器應用電路

使用 ROHM Semiconductor 的 BM2P054F 的參考設計

設計簡介

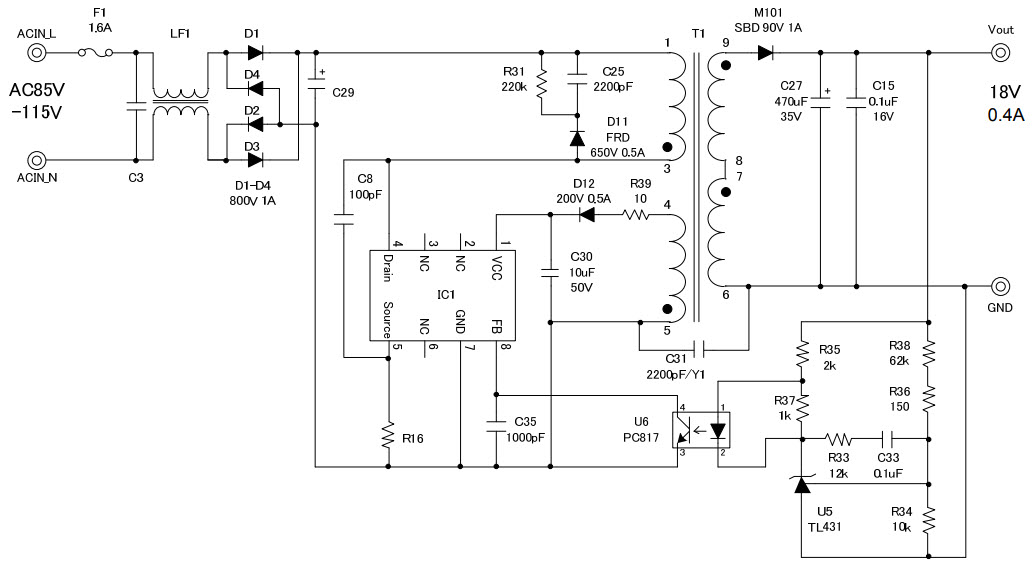

BM2P054F 85 至 115 VAC 輸入、隔離、PWM AC/DC 轉換器的應用電路

說明

Application circuit for the BM2P054F 85 to 115 VAC Input, Isolation, PWM AC/DC Converter

主要特色

Conversion Type

AC to DC
Input Voltage

85 to 115 (AC) V
Output Voltage

18 V
Output Current

0.4 A

相關文檔

1-i-1800040-0000-00

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TL431BQDBVR	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA Automotive 5-Pin SOT-23 T/R	點擊下載
TL431ACDBVT	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA Automotive 5-Pin SOT-23 T/R	點擊下載
TL431ACLPR	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA Automotive 3-Pin TO-92 T/R	點擊下載
TL431ACPK	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA Automotive 4-Pin(3+Tab) SOT-89 T/R	點擊下載
TL431BQLP	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA Automotive 3-Pin TO-92 Bulk	點擊下載
TL431QDCKT	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA Automotive 6-Pin SC-70 T/R	點擊下載
TL431BCDCKT	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA Automotive 6-Pin SC-70 T/R	點擊下載
TL431BCLPR	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA Automotive 3-Pin TO-92 T/R	點擊下載
TL431AIDBZR	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA Automotive 3-Pin SOT-23 T/R	點擊下載
TL431ACD	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA Automotive 8-Pin SOIC Tube	點擊下載
TL431IDBVRE4	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA Automotive 5-Pin SOT-23 T/R	點擊下載
