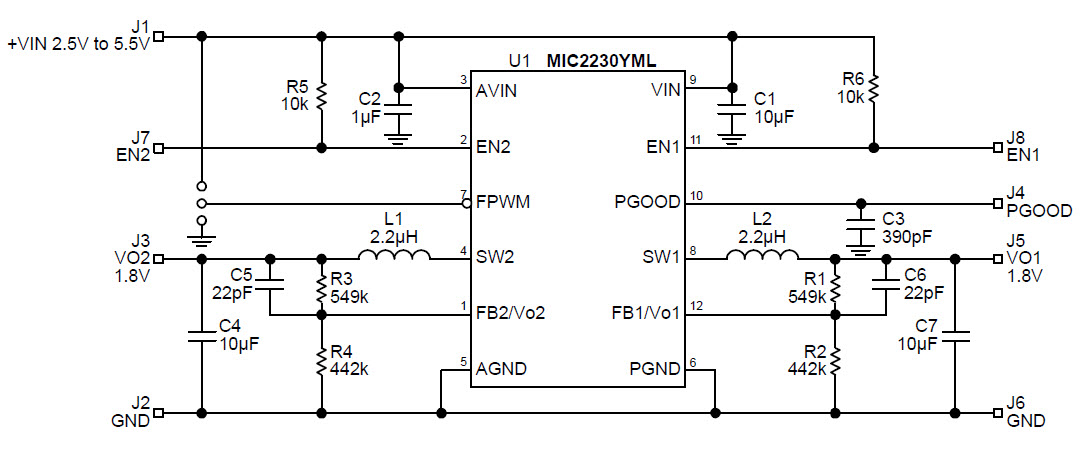

用于無線的 1.8V、1.8V DC 到 DC 多輸出電源

使用 Microchip Technology 的 MIC2230-AAYML 的參考設計

設計簡介

MIC2230 是一款雙路 800mA 輸出 2.5MHz PWM 同步降壓開關穩壓器，具有涓流模式和使用 PGOOD（電源良好輸出）的輸出排序

說明

MIC2230 is a dual 800mA output 2.5MHz PWM synchronous step-down switching regulator with Trickle Mode and output sequencing using PGOOD (Power Good Output)

主要特色

Conversion Type

DC to DC
Input Voltage

2.5 to 5.5 V
Output Voltage

1.8|1.8 V
Output Current

0.8@1.8V|0.8@1.8V A
Topology

Buck

相關文檔

mic2230_eb

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
MIC2230-AAYML-TR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.5V to 5.5V Synchronous Step Down Dual-Out 0.8V 0.8A/0.8A 12-Pin DFN EP T/R	點擊下載
