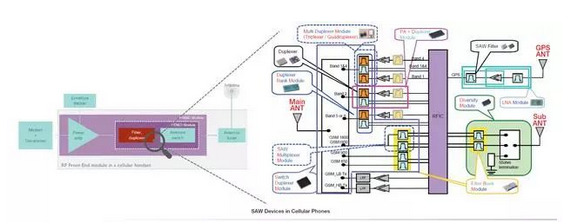

圖1、射頻濾波器在手機終端射頻前端中的地位和數量
現在在移動通信中所使用的頻段數量已經從2000年初的4個頻段大幅增加到今天的30多個頻段。而且這個數字只會進一步上升，特別是隨著5G和其他新的無線技術的引入之后。隨著設備所使用的頻帶數目的增加，所使用的濾波器數量也會隨之增加，因此濾波器變成了RF通信鏈路中最重要的器件設備之一。 RF濾波器行業預計將會有強勁增長，預計到2022年將達到160億美元的收入。由于需要更多的新天線（如MIMO和Massive MIMO）以及支持多載波聚合技術（multiple carrier aggregation）等將會進一步增強這一增長勢頭。

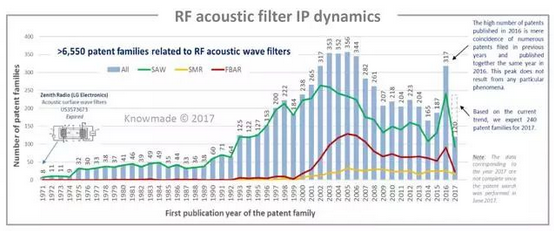

圖2、近年以來業界聲波濾波器的專利申請活動
據專利分析師Paul Leclaire博士介紹，在這種動態的背景下，射頻聲波濾波器（RF acoustic wave filter）已經成為實現6 GHz以下頻段濾波器操作的最佳解決方案，因為聲波濾波器的制造成本低，集成度高和性能好。

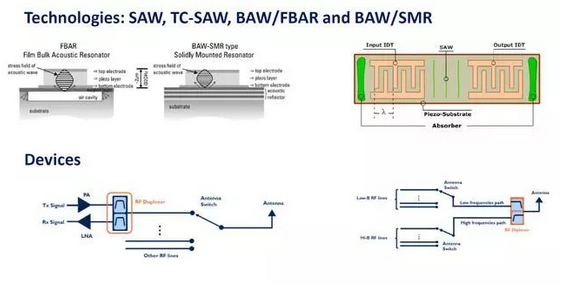

圖3、RF聲波濾波器包括SAW，TC-SAW，BAW-FBAR，BAW-SMR
RF聲波濾波器包括SAW，TC-SAW，BAW-FBAR，BAW-SMR等RF聲波濾波器，目前在手機終端和其它電子設備中應用廣泛。
從2000年至2006年期間，聲波濾波器的專利申請活動非常活躍，自2010年以來在逐漸下降，并在2010年達到了高峰。RF聲波濾波器市場主要由歷史上具有強大國際地位的公司所主導，因此大大降低了該行業新來者的滲透率。預計2017年至2022年，RF聲波濾波器市場的復合年增長率將達8％。

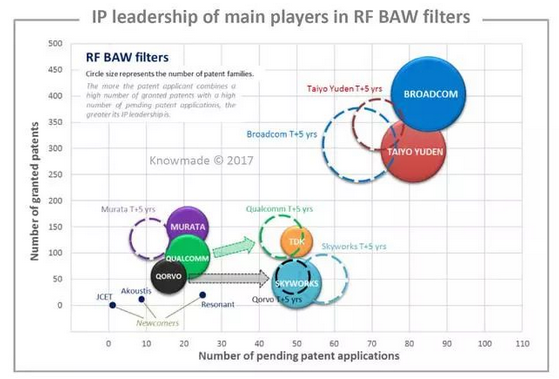

圖4、業界主要RF聲波濾波器專利IP玩家
知識產權領域呈現出同樣的發展趨勢，目前聲波濾波器的專利主要由Broadcom（博通），Skyworks，太誘（Taiyo Yuden），村田（Murata）等大公司所主導。在2000 - 2006年的快速發展期之后，這些公司在聲波濾波器領域中已經鞏固了自己的地位。最近，經過無數的兼并和收購導致一些參與者的投資組合得到了加強。 Broadcom對Avago Technologies的收購就是一個很好的例子。此外，隨著5G通信協議的形成，玩家現在正在開發新的濾波器，以滿足即將到來的6 GHz以下頻段應用和未來5G大眾市場的需求。
SAW是移動通信中使用的主要技術。其專利活動始于90年代初，IP分布格局已經建立成形。這一領域的知識產權活動主要是由村田（Murata）所推動，這得益于其獲得的大量專利許可的和正在申請的專利。
圖5、業界射頻器件巨頭通過把RF 聲波濾波器與PA集成來加劇壟斷
與SAW細分市場相比，BAW專利活動顯示出更大的活力，競爭更激烈。由于對Avago Technologies的收購，Broadcom擁有最強大的產品組合，其推出的FBAR濾波目前在高端智能手機應用市場中占據統治地位。 BAW知識產權分布狀況不如SAW，KnowMade的分析師預計，由于主要知識產權挑戰者之間的競爭，未來5年內這一細分市場的市場格局將會得到重塑。例如，兩家公司，Qualcomm和Qorvo都展示了有趣的關于4G到5G轉型的知識產權活動戰略。這兩家手機射頻器件的領先供應商的專利戰略可能會導致BAW知識產權格局重新洗牌，并且產品競爭將會加強。
在20世紀90年代，SAW濾波器專利出版物迅速增長，這一活動預示著2000年代RF濾波器市場的強勁發展。自2010年以來，射頻聲波濾波器（RF acoustic wave filter）的市場再次走強，見證了專利活動增長趨緩，但是在這一期間多家公司的知識產權地位得到了加強。現在有必要了解RF濾波器的專利格局，關鍵的專利技術和玩家在IP格局中的位置。這樣的知識可以幫助預測即將到來的革命，發現商業機會，降低風險并作出戰略決策以加強企業的市場地位。（來源：cloudioe）
