飛虹MOS管FHP180N08V在音響功放中的應用

發布者:theta18最新更新時間:2025-06-19 來源: elecfans關鍵字:MOS管  音響功放 手機看文章 掃描二維碼
隨時隨地手機看文章

音響功放領域的MOS管在不斷迭代,近年來都是往高效、高功率密度和低失真的發展趨勢。對于音響功放影響其失真的因素會有很多,在MOS管領域就會有跨導(gm)、閾值電壓(Vth)、極間電容(Ciss、Coss、Crss)、漏源導通電阻(Rds(on))等參數因素影響。


因此在針對開發以及優化音響功放電路時,音響功放怎么選型?這一問題常常讓工程師困擾。如果要考慮選擇能代換NCE82H160、IRFP2807PBF、CRTT048N08N、75N75這四款型號參數的國產MOS管就更難。


為解決工程師的困擾,飛虹半導體進行針對性研發,經過大量的實踐測試后,重磅推出可以比較好代換NCE82H160、IRFP2807PBF、CRTT048N08N、75N75四款MOS管參數的Trench MOSFET:FHP180N08V型號。


為何推薦它呢?讓我們來看看FHP180N08V這款國產MOS管的參數、特點吧!它采用先進的溝槽技術,精細優化器件結構并結合更優的工藝條件,使產品擁有極低的導通電阻并優化了開關特性和可靠性。

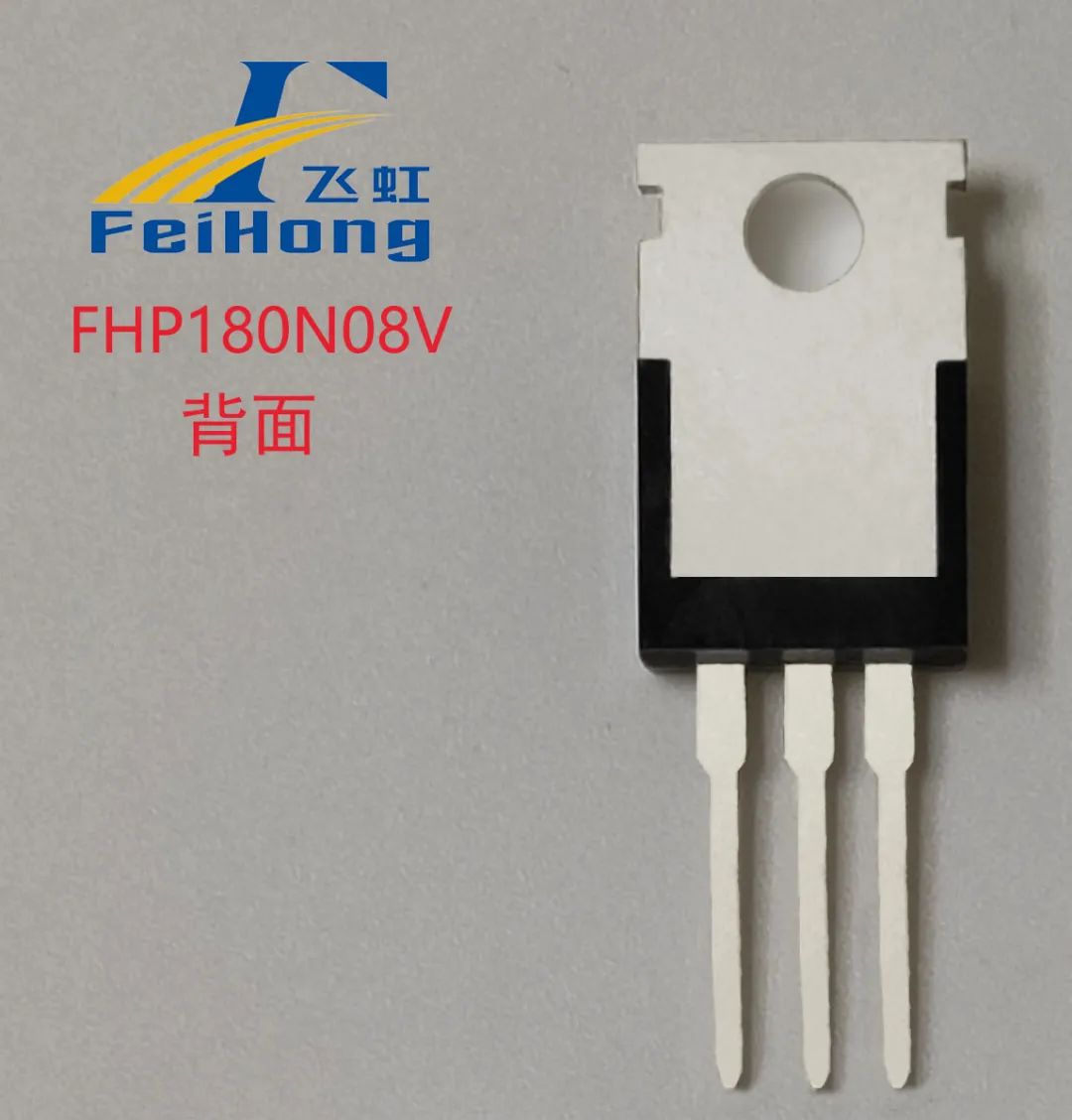

FHP180N08V作為N溝道增強型場效應晶體管,可提供TO-220封裝外形,除了能專用于音響功放電路外,還可適用于UPS、逆變器、電機驅動控制和各類高頻硬開關。產品符合JEDEC標準,在環保上符合RoHS和REACH標準、無鹵要求。


下述將圍繞FHP180N08V場效應管的產品特點、友商參數對比、推薦應用范圍、部分典型特性曲線來介紹:


一、產品特點

1、100% UIS測試。

2、100% Rg測試。

3、100% DVDS熱阻測試。

4、優秀的FOM(RDS(on)*Qg)。

5、可提供VTH細化分檔服務,產品一致性高。

6、通過采用特色的trench工藝,結合優秀的封裝BOM材料,使產品擁有更高的可靠性,雪崩耐量高,抗沖擊性能強。

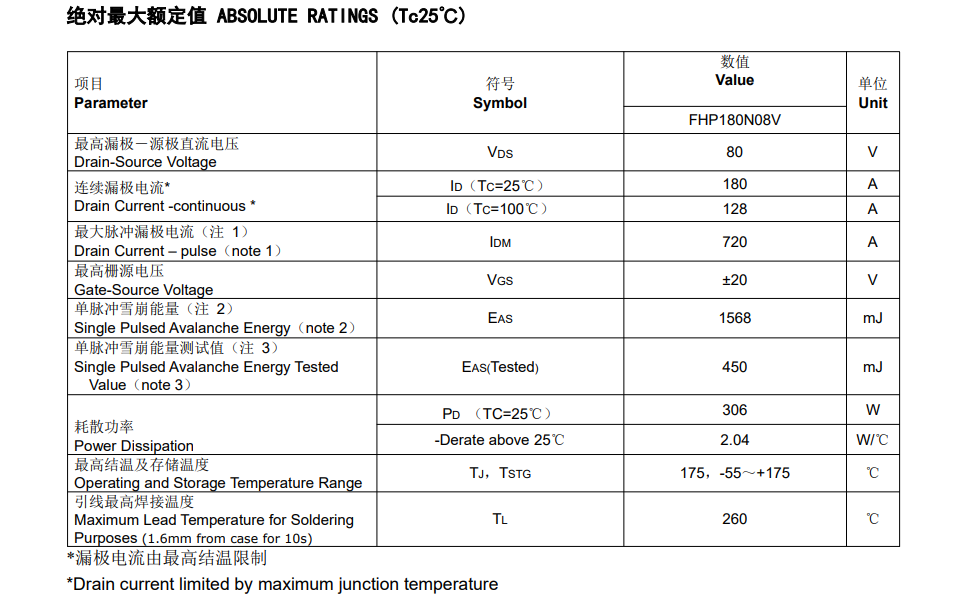

二、友商參數對比

FHP180N08V場效應管與NCE82H160、IRFP2807PBF、CRTT048N08N、75N75四款競品相比,其擁有更低的導通內阻,通態損耗低,負載能力更強。值得作為國產半導體供應鏈的新產品使用。

三、推薦應用范圍

(1)音響功放

(2)同步整流

(3)ups(不間斷電源)

(4)BLDC直流無刷電機控制器,如72V電動摩托車控制器

(5)48V供電的太陽能離網工頻逆變器中的DC-DC全橋拓撲結構電路

(6)24V供電的DC-AC車載高頻逆變器中的DC-DC推挽拓撲結構電路

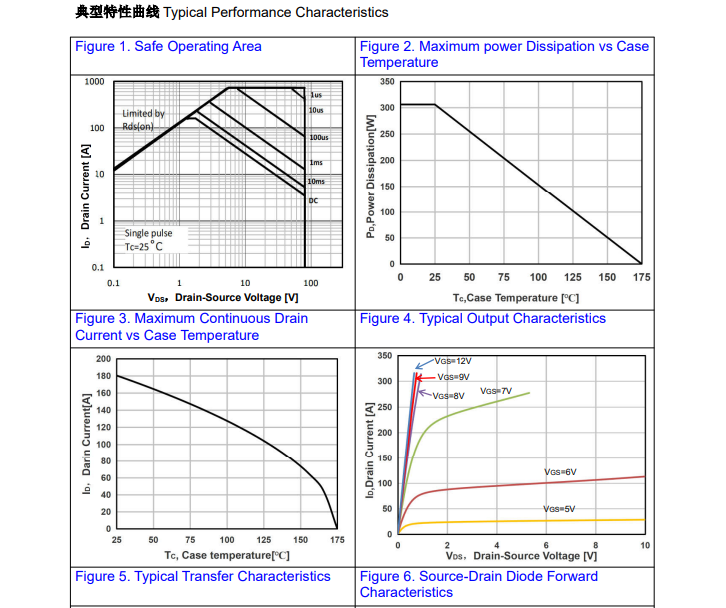

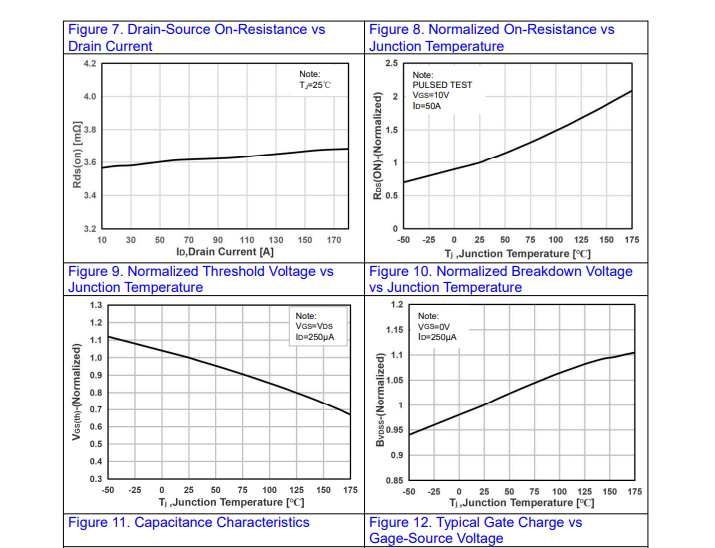

四、部分典型特性曲線




在美國的貿易戰之下,我們可以做好的事情就是不斷強化自身供應鏈的穩定性。讓中國產品更具備競爭力,對于音響功放不知道如何選擇的問題。建議工程師們可以看看飛虹半導體的這一款FHP180N08V型號參數。試樣才能驗證是否如文章所說的數據效果,國產MOS管給您驚喜。


關鍵字:MOS管  音響功放 引用地址:飛虹MOS管FHP180N08V在音響功放中的應用
