必看!Profinet轉CANopen網關在連接伺服配置中的精彩應用案例

發布者:MysticJourney最新更新時間:2025-04-11 來源: elecfans關鍵字:網關 手機看文章 掃描二維碼
隨時隨地手機看文章

在工業自動化的現場,我們經常需要將不同的設備和系統進行連接和配置。今天,我們將以一個實際的案例來展示如何利用開疆智能Profinet轉CanOpen網關,將西門子1200PLC與MOTEC系列變頻器進行有效的連接和應用。

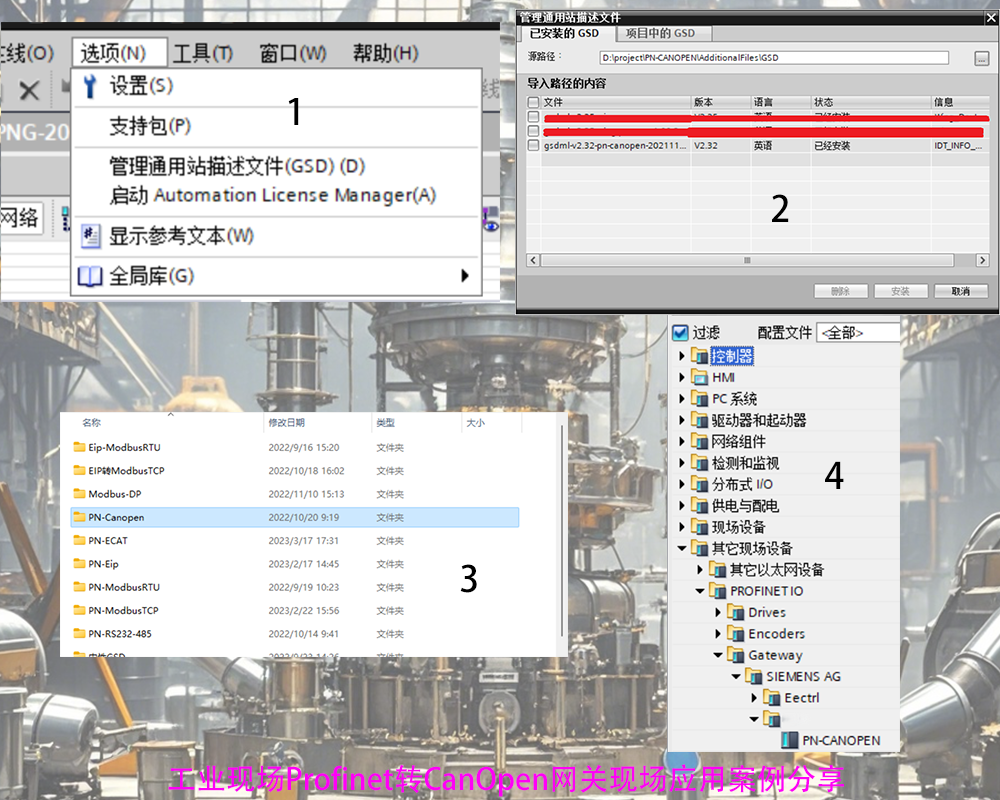

我們需要打開西門子1200PLC的配置軟件,新建一個項目,并添加開疆智能Profinet轉CanOpen網關KJ-PNG-205的GSD文件。這一步是至關重要的,因為GSD文件包含了網關的所有必要信息,包括其設備名稱、IP地址、輸入輸出字節長度等。找到Profinet轉CanOpen網關GSD所在的文件夾,等待GSD文件安裝并更新。在這個過程中,我們必須確保所有的信息都是準確無誤的,否則可能會導致配置失敗或者設備無法正常工作。

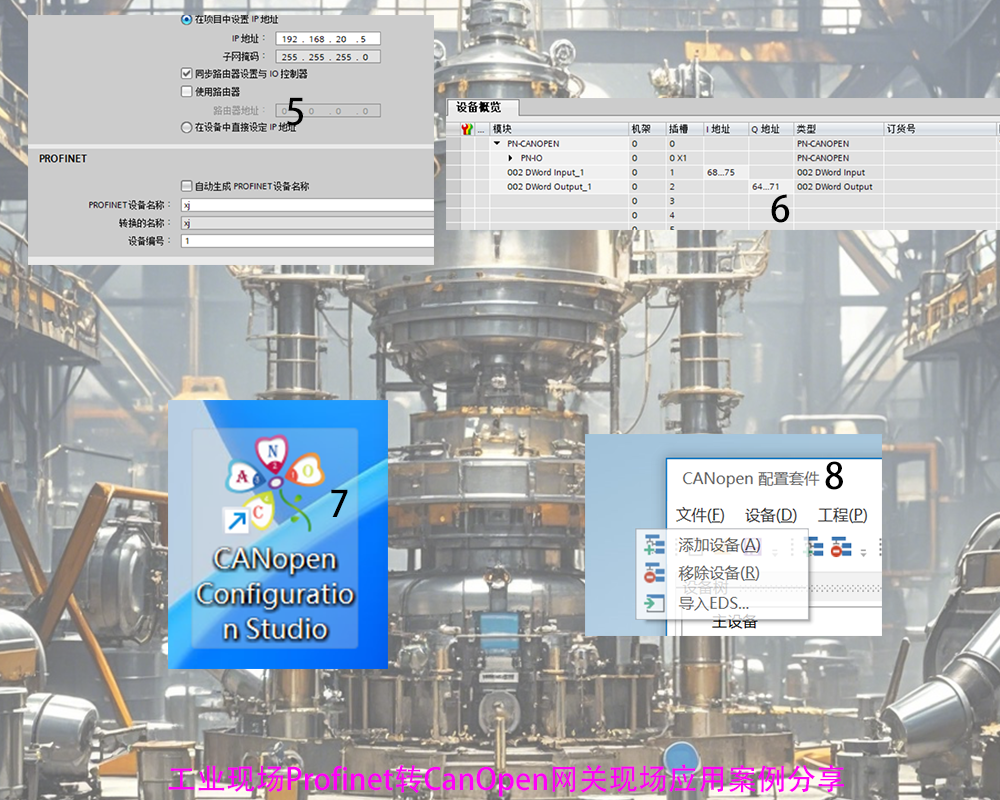

選擇對應的開疆智能Profinet轉CanOpen網關KJ-PNG-205。這一步是為了確定我們正在使用的是正確的網關類型,以確保我們的配置可以成功應用到實際的設備上。設置Profinet轉CanOpen網關的設備名稱及IP地址(與PLC保持在同一網段)。如果設備名稱有中文或特殊符號,則必須保持和轉換后的名稱一致。這是因為在網絡通信中,設備名稱和IP地址是用來識別和定位設備的,如果這些信息不一致,那么設備就無法正確地進行通信。



設置需要的輸入輸出字節長度,然后將這些組態下載到PLC。這一步是為了確保PLC可以正確地理解和執行我們的配置,從而使整個系統能夠正常運行。通過以上的步驟,我們就可以成功地使用開疆智能Profinet轉CanOpen網關將西門子1200PLC與MOTEC系列變頻器連接起來。這不僅可以提高我們的工作效率,還可以幫助我們更好地管理和控制我們的設備和系統。

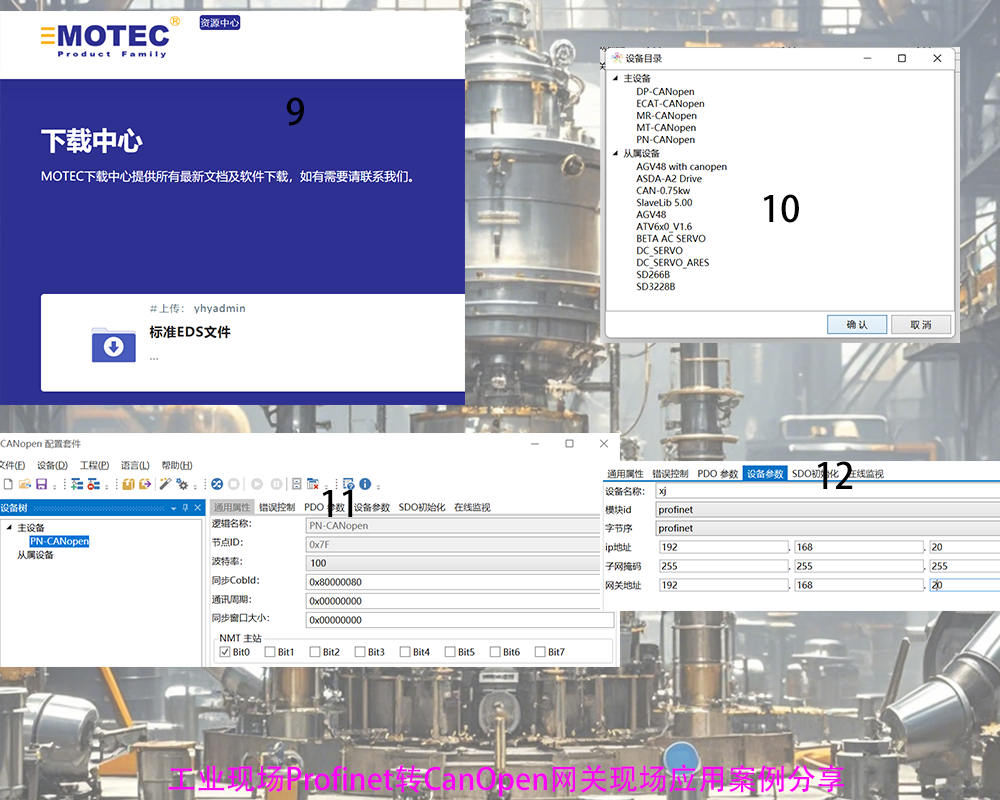

啟動開疆智能Canopen轉Profinet網關配置軟件下載伺服設備的EDS文件,并將其導入到配置軟件中,作為從站的EDS文件。在配置軟件的界面上,點擊添加設備按鈕。在彈出的設備選擇對話框中,根據實際需要選擇對應的主站和從站設備,將它們加入到當前的工程配置中。設置主站的相關參數。在這一步驟中,你需要配置Canopen通訊的波特率,這是決定通訊速度的關鍵參數。同時,還需要設置通訊周期,確保數據的實時性和準確性。進行心跳參數的設定,這對于維護Canopen網絡的穩定性至關重要。通過合理設置心跳參數,可以有效檢測網絡連接狀態,及時處理可能出現的問題。還需在此界面設置開疆智能Profinet轉Canopen網關在profinet網絡中的設備名稱及IP地址,確保其與PLC組態軟件中的設置保持一致,以實現無縫的數據交換。針對Canopen從站,配置PDO(過程數據對象)參數。根據實際應用需求,你可以通過點擊PDO上的鼠標右鍵來添加新的對象,或者在現有參數上點擊右鍵進行刪除操作,以此靈活調整數據通訊的內容和結構。

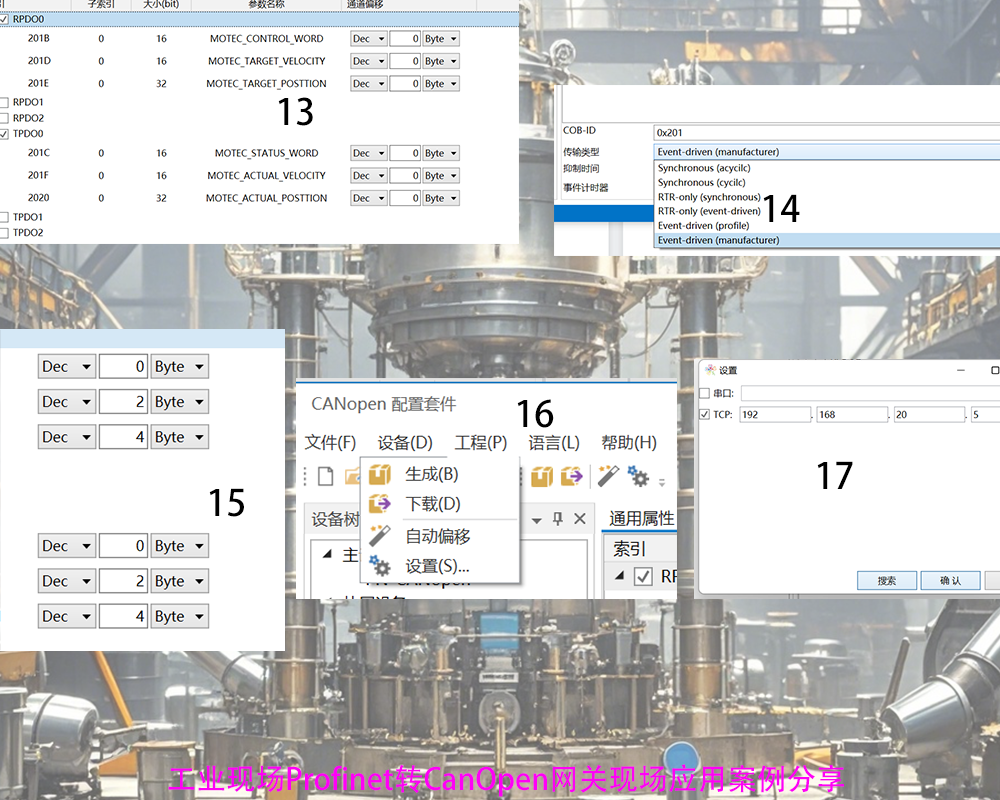

每個PDO能夠添加8個字節的參數,如果超出了這個限制,那么相應的PDO數據將不會被傳輸并會觸發錯誤提示。在設置通道偏移時,我們需要確保它與PLC中的IQ地址映射相匹配。例如,如果Q地址的范圍是64-71,那么通道0對應的就是QB64,而通道1則對應QB65,依此類推。如果對如何計算通道偏移感到困惑,不用擔心,可以點擊“自動計算”按鈕來幫助您完成分配工作。一旦配置完成,您需要下載這些配置到Profinet轉Canopen網關。首先,請點擊“設置”。接下來,您需要搜索Profinet轉Canopen網關的默認IP地址。選定正確的IP后,點擊“生成并下載”,將配置下載到Profinet轉Canopen網關中。
