特點：
ZXMS81045SPQ 屬于最大工作電壓41V，正常負載電流約4A,最大的內阻在Tj=150℃時90mR的 N型場效晶體管 (FET)，它不但具備短路保護、還具有過壓，過熱及靜電放電（ESD）保護。 還能滿足客戶根據自身要求增加搭配電路上額外設計上，提供接地失效和反極性保護。值的一提的是它的電流檢測腳還可以為電池短路、接地短路和開路負載偵測提供故障指示。
1.符合 AEC-Q100 等級規范
2.通過 PPAP 認證
3.并由 IATF 16949 認證的工廠設施制造
4.過溫，過流，過壓等保護
5.故障反饋信號
6.本產品采用 SO-8EP 封裝方式供貨 1.工作額定電壓：DC 5-28V
2. 最大導通內阻Tj=150℃: 90mΩ
3.額定負載電流： 4A
4. 最大待機電流：0.5uA?場景應用圖

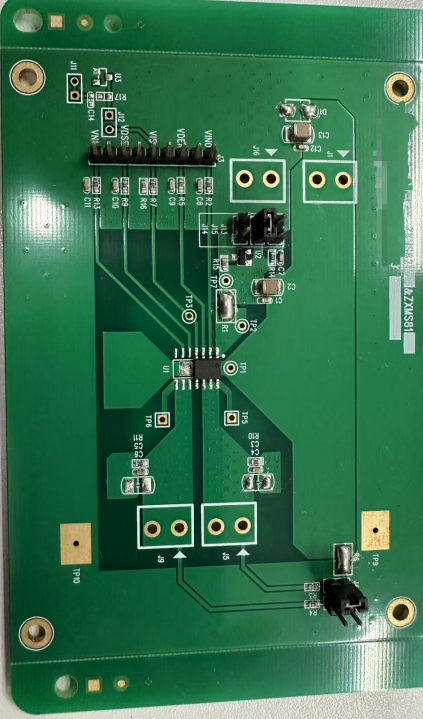

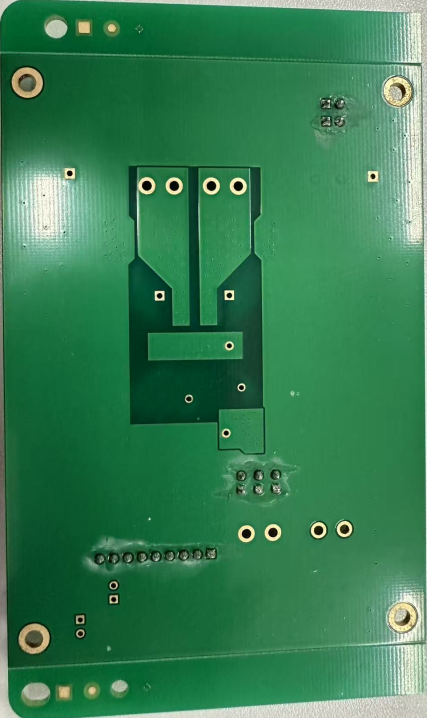

?展示板照片

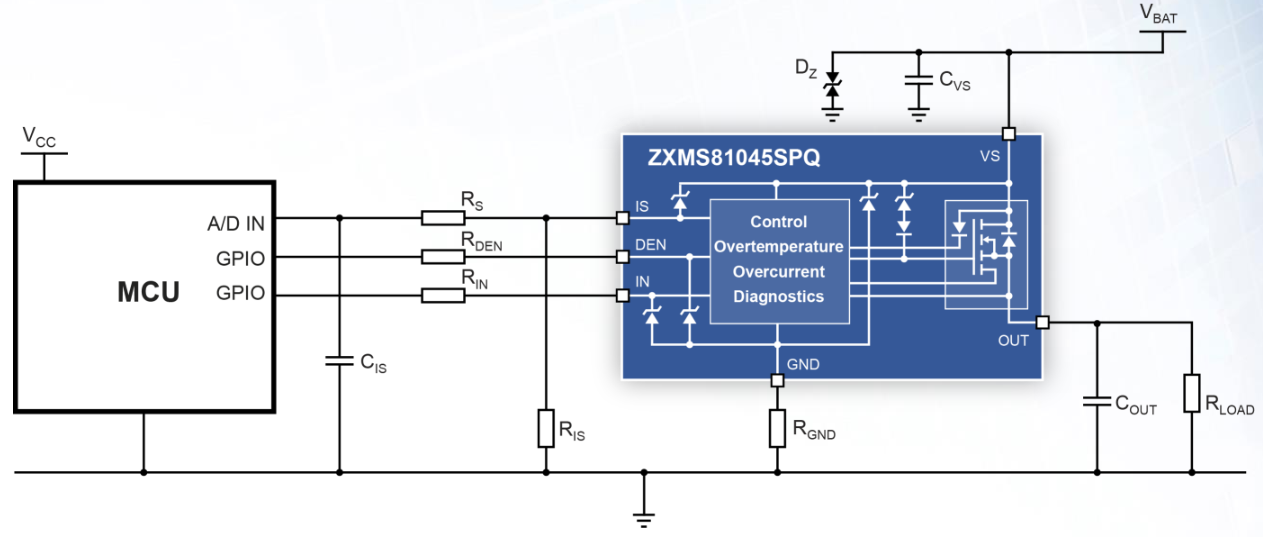

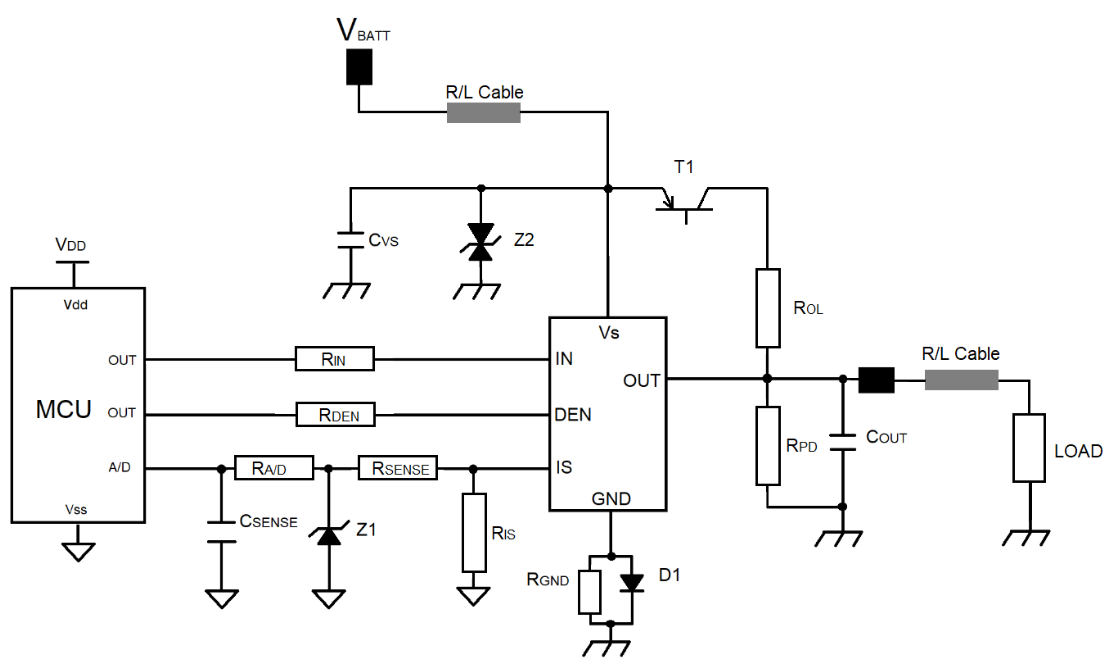

?方案方塊圖

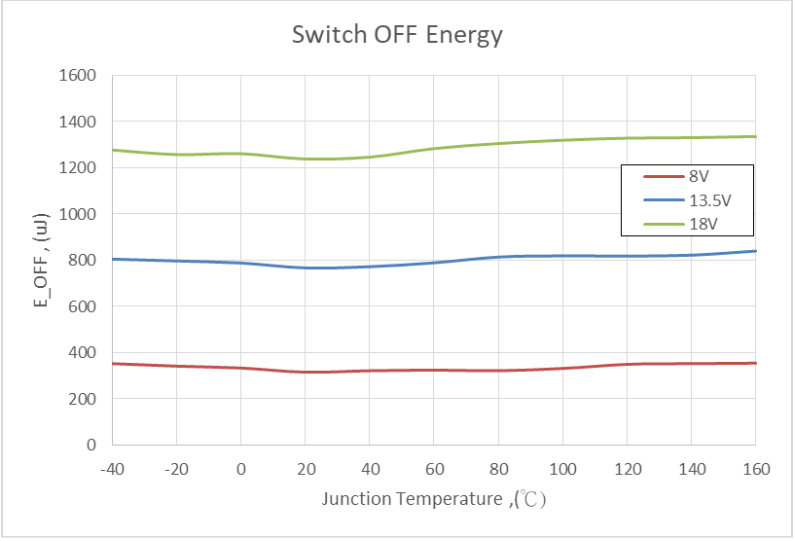

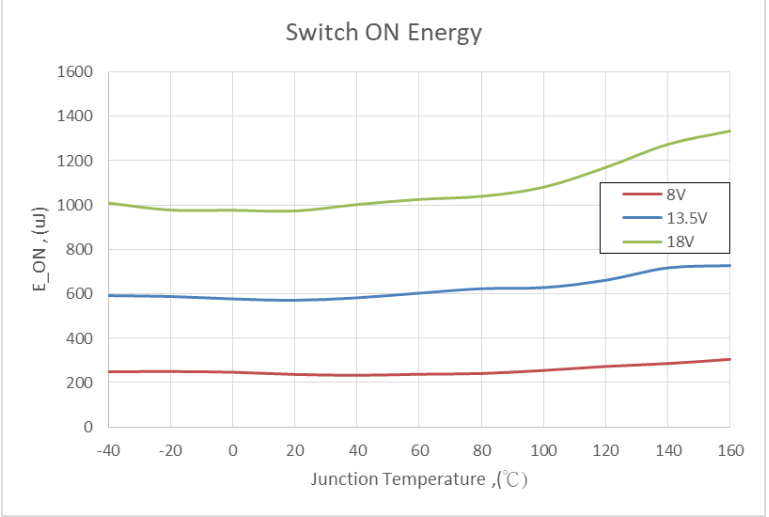

?核心技術優勢
?方案規格
