準備工作

一臺可聯網操作的電腦

一臺單網口的遠程透傳網關及博達遠程透傳配置工具

網線一條，用于實現網絡連接和連接PLC

一臺三菱FX3C或FX3U PLC及其編程軟件

一根232轉換線、232轉換頭及連接線

一張4G卡或WIFI天線實現通訊(使用4G聯網則插入4G SIM卡，WIFI聯網則將WIFI天線插入USB口）

第一步 配置靜態IP

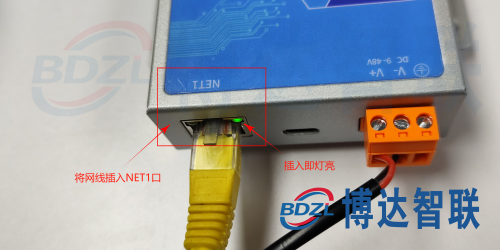

將網關通電，用網線將網關和電腦進行連接；

將232轉換頭連接至232轉換線，232轉換線的圓口插入PLC中，再使用連接線連接網關對應的COM口（無法連接成功可嘗試反接）

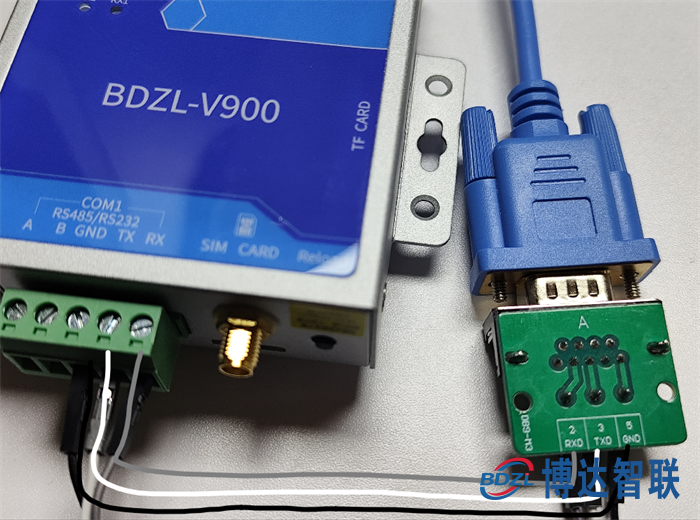

如圖所示：232轉換頭的TX接接網關上的TX，RX接網關上的RX，GND地接網關上的GND

注：如果不是使用轉換線， 則一般為RX接網關TX， TX接網關RX，GND地接網關GND

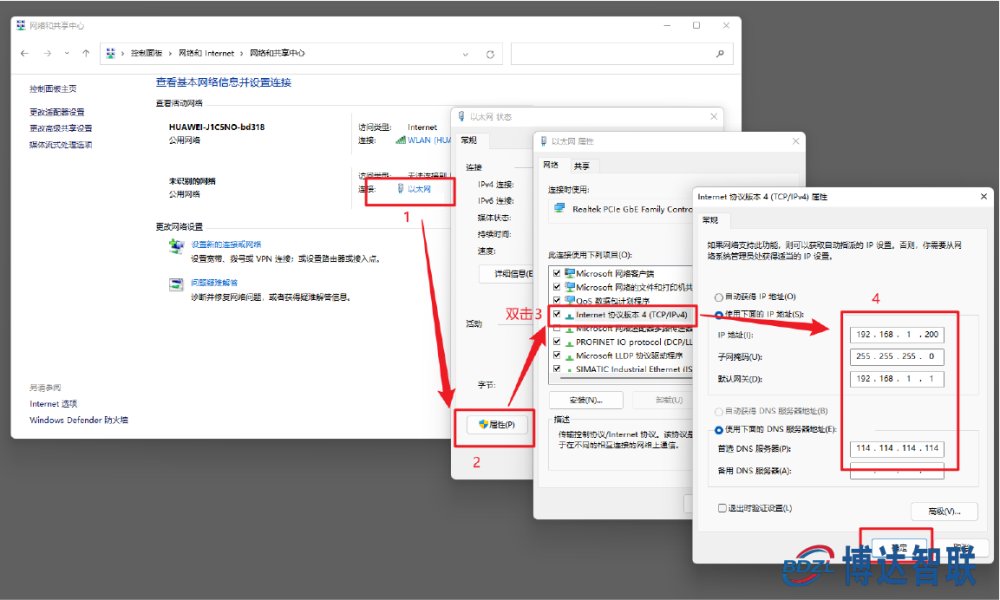

打開控制面板選擇與網關相連接的以太網口，在彈框的屬性中選擇Internet協議版本4(TCP/IPV4)，再進入屬性里按照圖中的IP地址輸入靜態IP進行配置

注：初次配置靜態IP時才可按圖中輸入

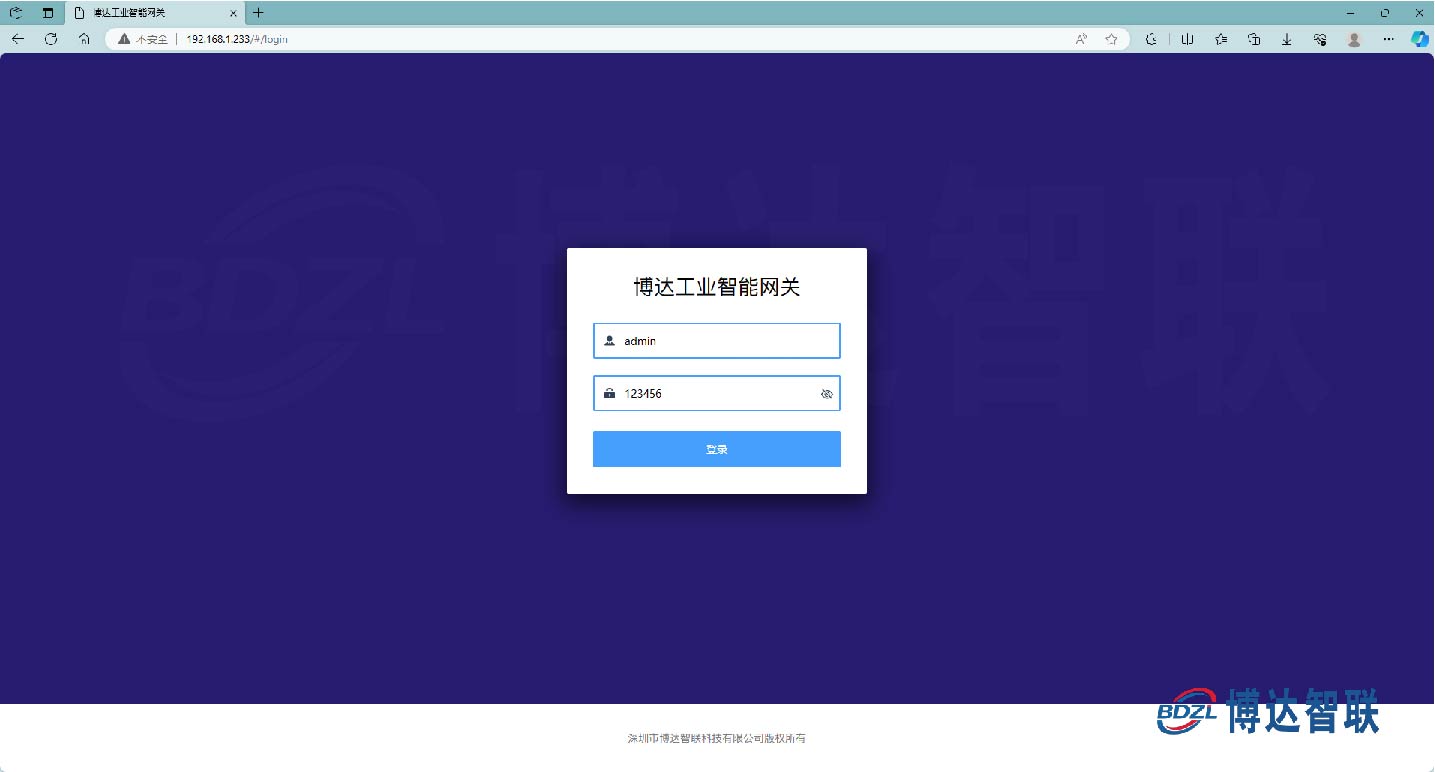

3.在瀏覽器輸入 http://192.168.1.233 后進行登錄

第二步 配置聯網方式

注：根據所需的聯網方式去選擇對應的配置，切換聯網方式后需重新配置

4G聯網：

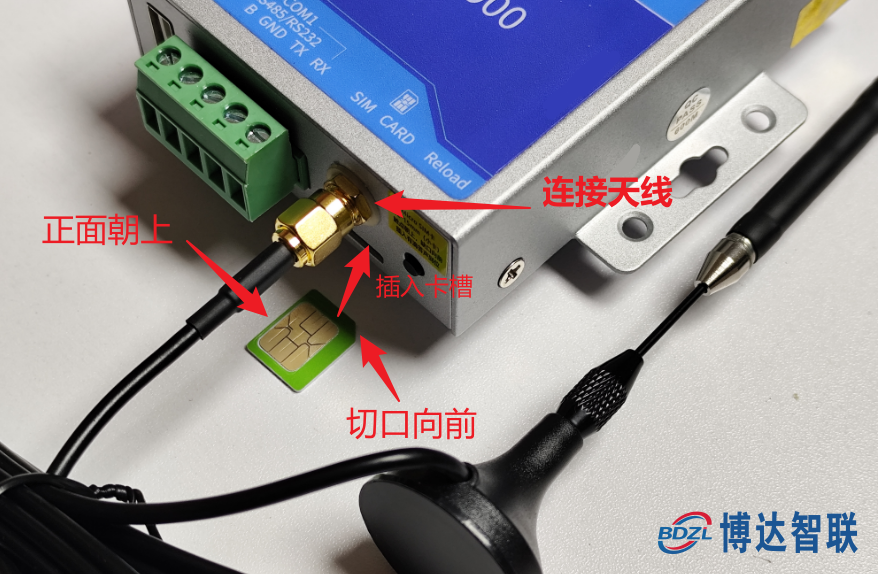

需先按照下方示意圖正確插入4G物聯網卡以及4G天線

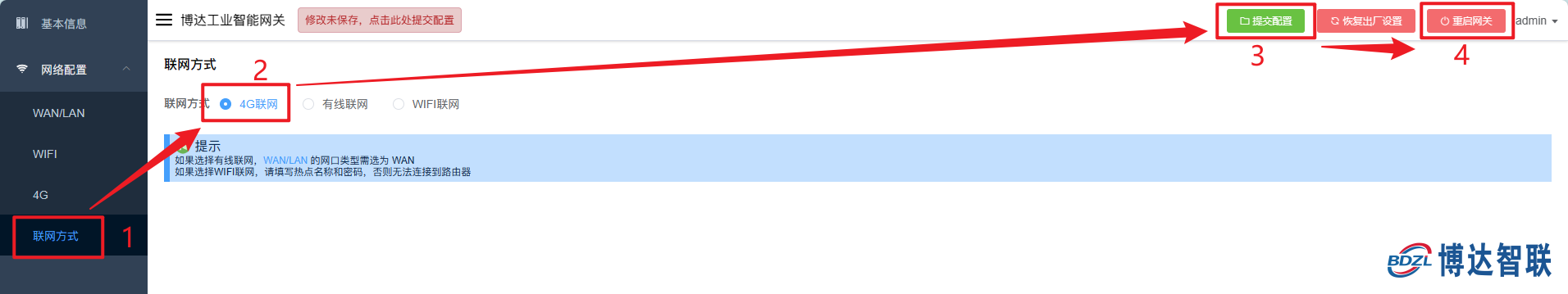

選擇4G聯網，須在聯網方式中選擇4G聯網，提交配置后重啟網關；出廠默認設置為4G聯網，無需進行任何配置

WIFI聯網：

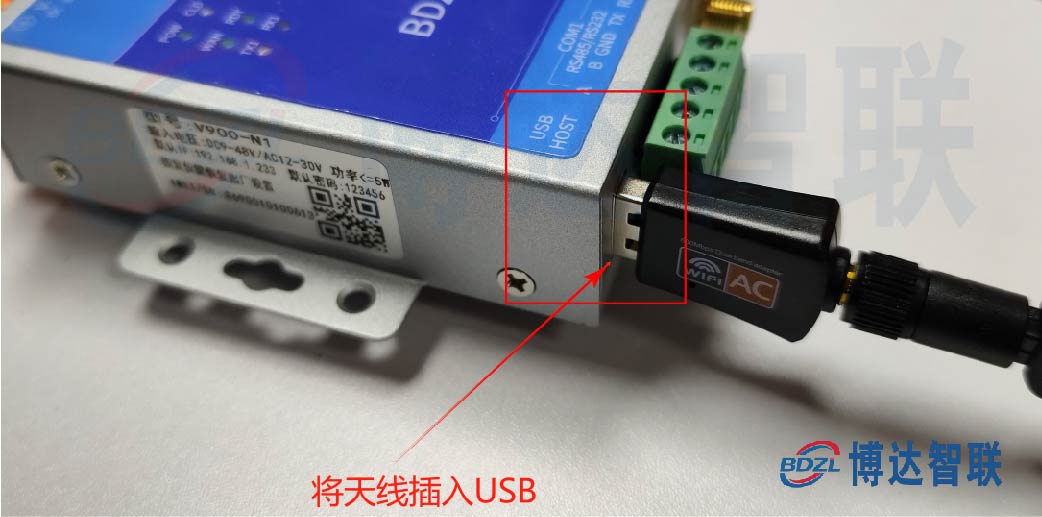

將WIFI 天線插入網關的USB口進行連接

直接搜尋附近熱點選擇連接后輸入密碼；

點擊測試WIFI，測試是否可以連接成功；

在聯網方式中選擇WIFI聯網，提交配置后重啟網關即可

有線聯網：

將網線連接至電腦

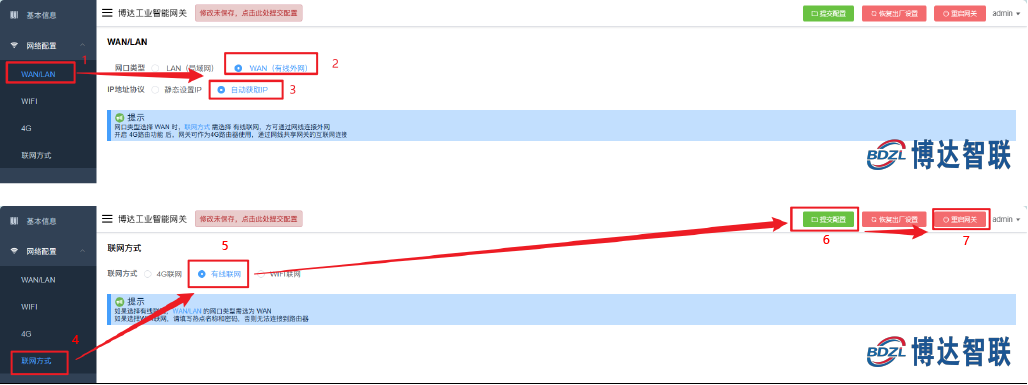

網絡配置中選擇WAN/LAN，網口類型選擇WAN，再自動獲取IP；

在聯網方式中選擇有線聯網，提交配置后重啟網關即可

第三步 遠程透傳配置工具步驟

下載透傳工具后進行解壓

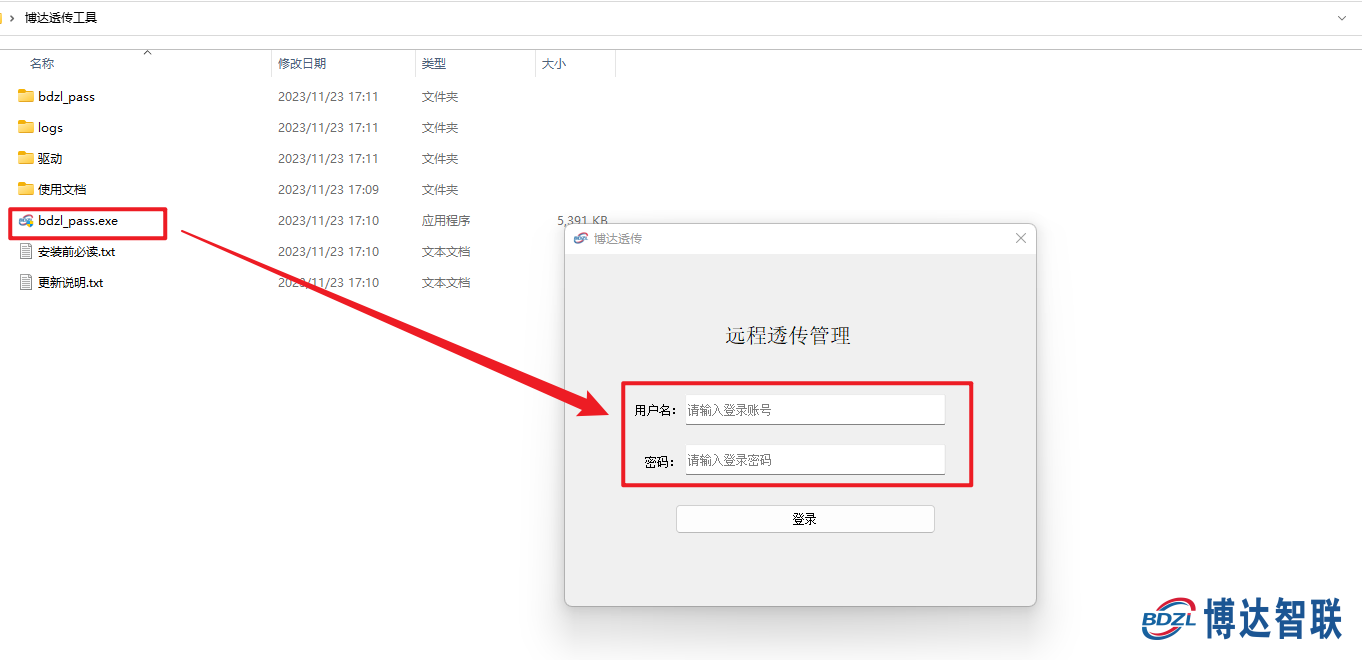

雙擊打開遠程透傳工具，輸入廠家提供的賬號密碼進行登錄

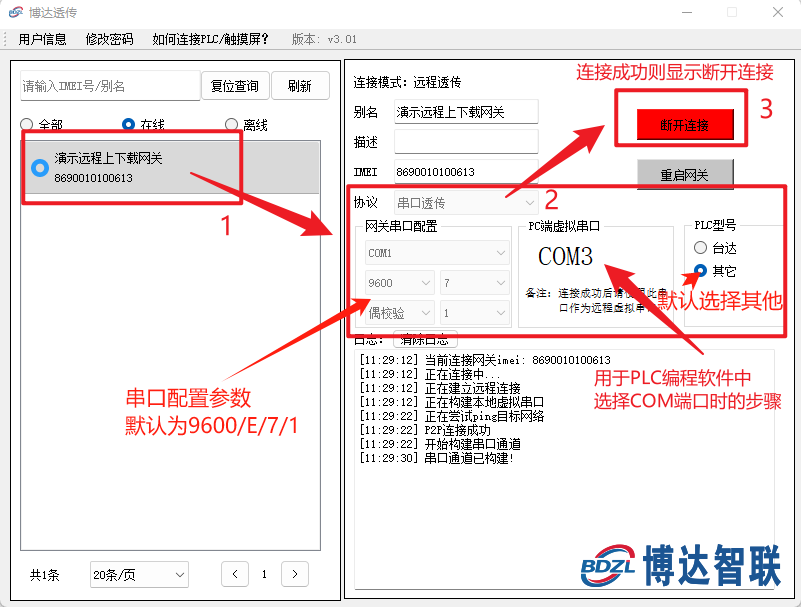

選擇串口透傳協議后，串口配置-選擇PLC連接網關的串口(配置信息如圖所示)，點擊連接網關按鈕

透傳工具生成隨機串口編號，用于編程軟件中選擇COM端口時的步驟

第四步 PLC編程軟件配置步驟

電腦下載并打開PLC編程軟件，新建工程選擇該款PLC型號；

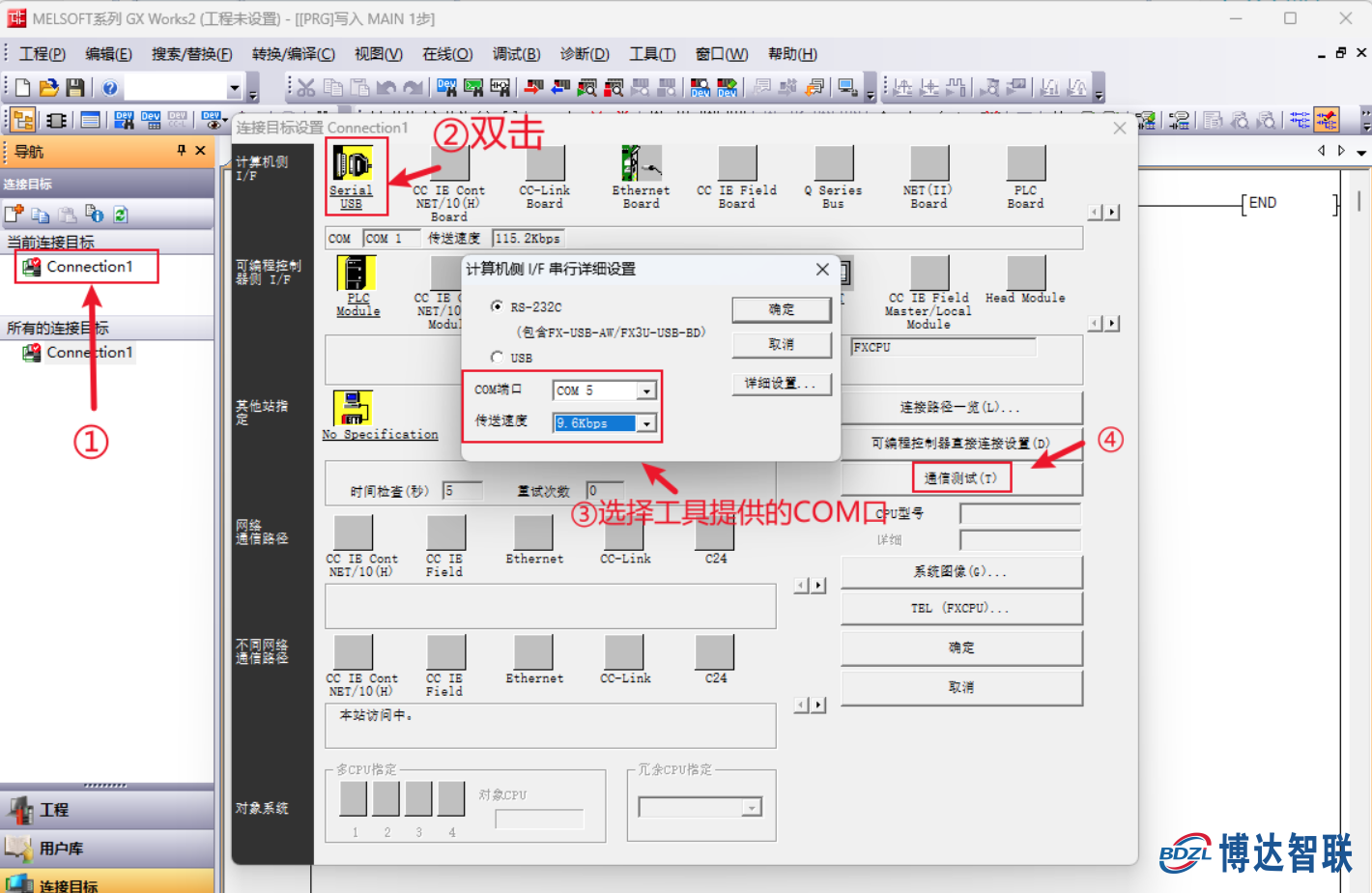

確認后選擇連接目標，雙擊選擇計算機側為Serial USB；

選擇與透傳工具上一致的虛擬串口以及波特率， 詳細設置可配置校驗位停止位等，確認后進行通信測試即可

第五步 程序遠程上下載/監控步驟

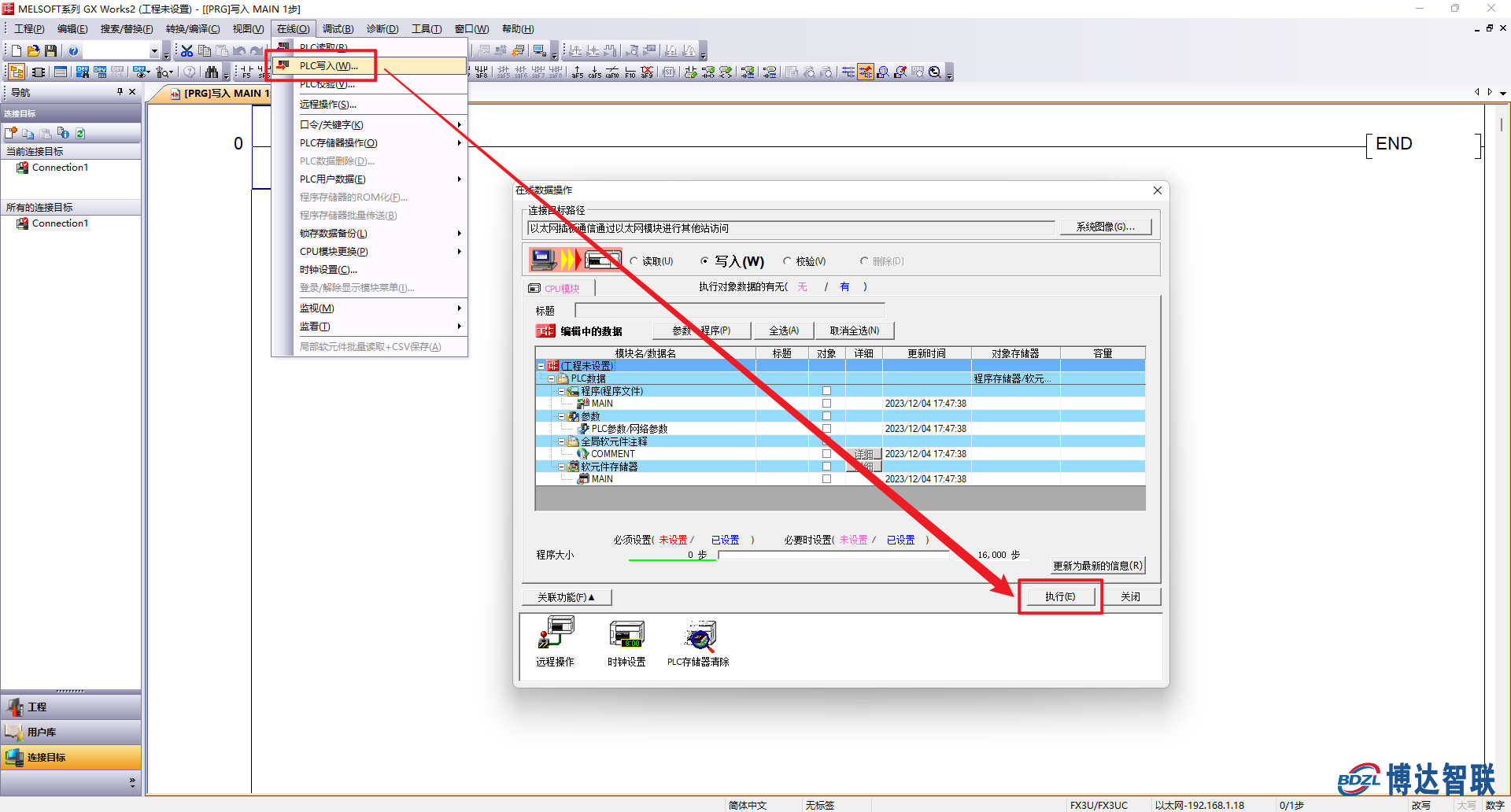

點擊在線，選擇PLC寫入，遠程將程序下載至PLC

點擊PLC讀取，遠程將PLC程序上傳至電腦

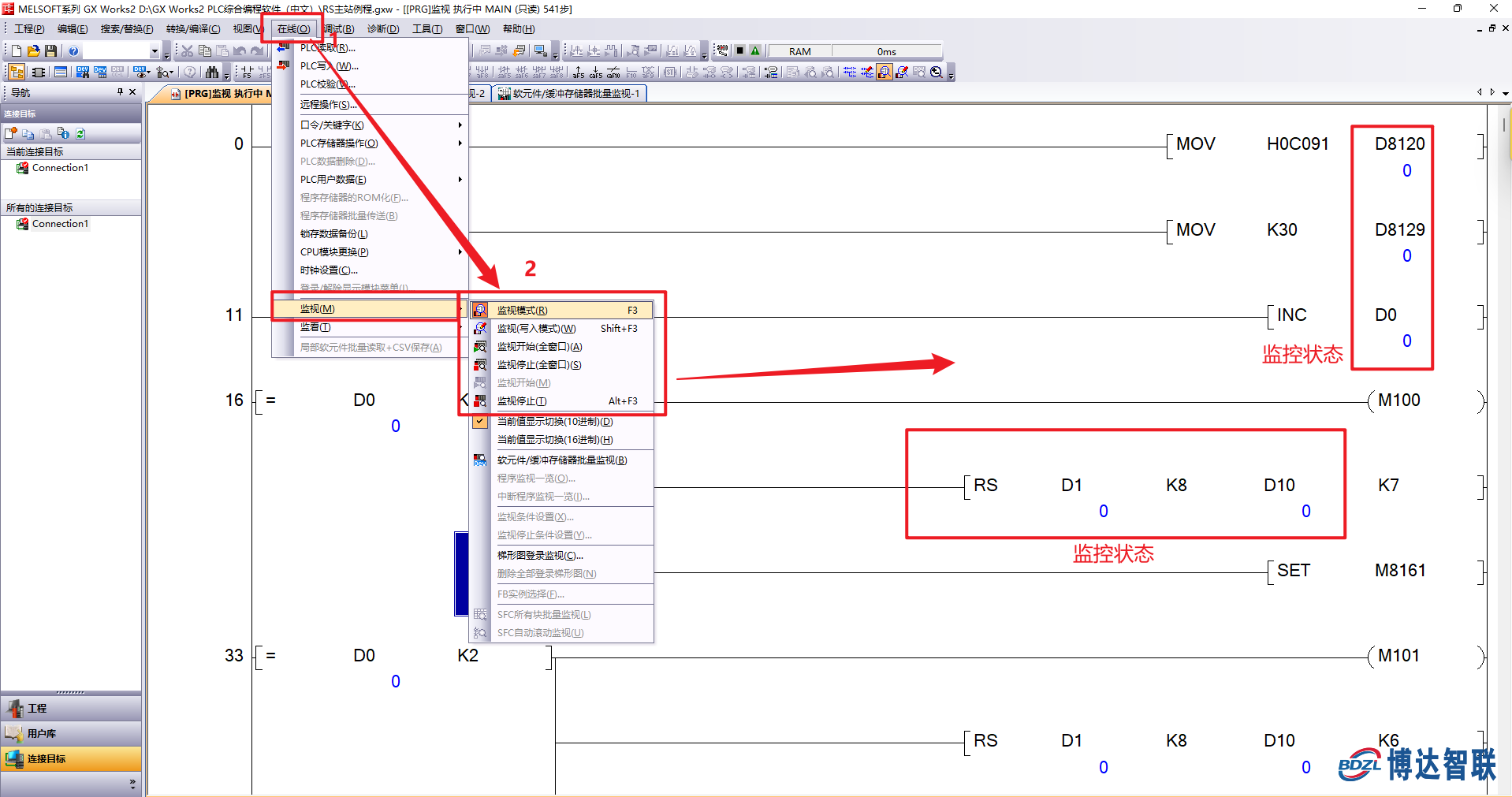

點擊圖中的在線-監視開啟監視模式，實現遠程實時監控PLC的運行狀態
