創建一個新項目并組態一個“未指定的 CPU”(Unspecified CPU)。

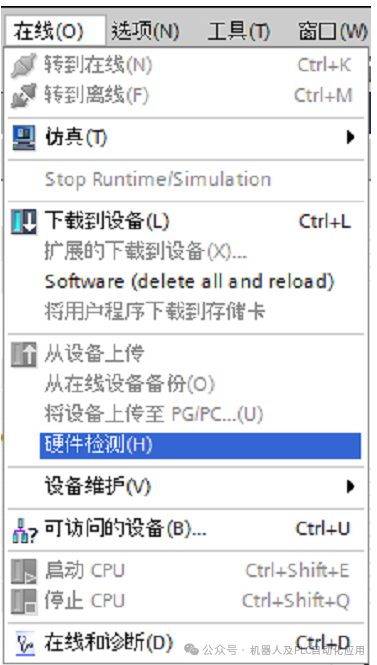

2.  在設備視圖（或網絡視圖）的“在線”(Online) 菜單中，選擇“硬件檢測”(Hardware detection)命令。

還可以雙擊 CPU，然后在消息中單擊“檢測”(Detect)。

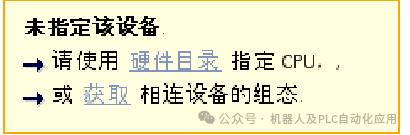

設備視圖中的硬件檢測消息

3.  在“PLC_x 的硬件檢測”(Hardware detection for PLC_x) 對話框中，單擊“刷新”(Refresh)。選擇 CPU 和 PG/PC 接口并單擊“檢測”(Detect) 按鈕。STEP 7 將在項目中下載該 CPU 的硬件配置（包括模塊）。

設備視圖中硬件檢測的結果

操作步驟

要在 STEP 7 中檢測一個或多個現有 IO 設備并添加到項目中，請執行以下操作步驟：

在 STEP 7 中，瀏覽到“在線 > 硬件檢測”(Online > Hardware detection)。

單擊“網絡中的 PROFINET 設備”(PROFINET devices from network...)。
STEP 7 打開“PROFINET 設備的硬件檢測”(Hardware detection of PROFINET devices) 窗口。

在“PG/PC 接口”(PG/PC interface) 中，選擇編程設備的接口。

單擊“開始搜索”(Start search)。
STEP 7 將開始硬件檢測。硬件檢測完成后，STEP 7 將顯示所有檢測到的 IO 設備。

單擊 IO 設備前相應的復選框，選擇待添加到項目的 IO 設備。

單擊“添加設備”(Add devices)。
之后，將打開一個窗口，顯示硬件檢測成功或失敗。

硬件檢測的結果

如果硬件檢測成功，則 STEP 7 將 IO 設備及其所有模塊和子模塊一同插入項目中。

通過硬件檢測組態的 IO 設備如下所示：

通過“硬件檢測”執行的模塊組態，與從產品目錄中插入的相同。

MAC 地址：STEP 7 將所檢測 IO 設備的 MAC 地址導入項目中。

IP 設置：

PROFINET 設備名稱：

如果所檢測到的 IO 設備已設置有 PROFINET 設備名稱，則 STEP 7 將 PROFINET 設備名稱導入項目中。

如果所檢測到的 IO 設備沒有 PROFINET 設備名稱，則 STEP 7 將在項目中自動分配一個 PROFINET 設備名稱。

如果所檢測到的 IO 設備已設置有 IP 地址，則 STEP 7 將 IP 地址導入項目中。

如果所檢測到的 IO 設備沒有 IP 地址，則 STEP 7 將在項目中自動分配一個 IP 地址。

通過“硬件檢測”所組態的 IO 設備，沒有分配 IP 子網和 IO 控制器。
