一、簡介
車載OBD這一沿用了幾十年的標準，如今依然在沿用，很多工程師也意識到這個標準過于老舊，但是奈何已經沿用很多年，也形成了行業標準，所以OBD會一直存在下去
1.行車電腦數據顯示：obd接口可以提供車輛的各種工況數據，例如：車輛儀表顯示的數據、各項油耗記錄、電池電壓、空燃比、節氣門開度、爆震數量等數據；
2.讀取故障碼：obd接口可以用來讀取故障碼，這樣有利于快速診斷出車輛故障的情況，減少人工診斷的時間；
3.更改代碼實現更多功能：通過obd接口的數據線接入車輛的CAN總線并調節各個模塊的代碼就可以實現許多不同的“隱藏”功能，實現“增配”；
4.讀取刷寫ECU TCU程序：方便廠家隨時能對ECU的控制程序進行更新，但不建議自己去修改。
二、詳細描述
Obd的整個PCBA的組成，以及藍牙芯片的最小系統
2.2 OBD的完整組成

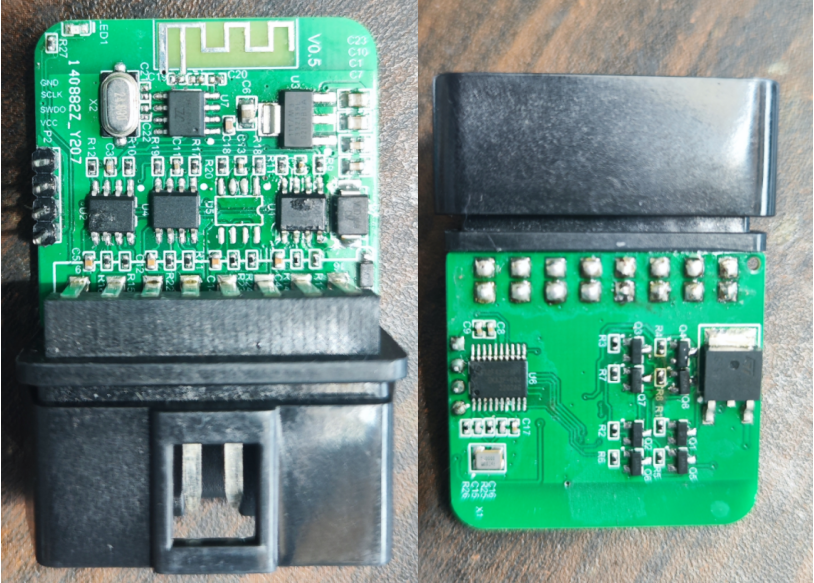

這個是常規的車載OBD的PCBA構成
其中使用的藍牙芯片，還是KT6368A ，雙模，支持SPP和BLE
同時IOS的app store 以及安卓應用市場也積累了大量的應用app
無論是通用的產品，還是二次訂制開發的產品，都可以使用KT6368A雙模藍牙芯片來開發，成本低廉也性能穩定

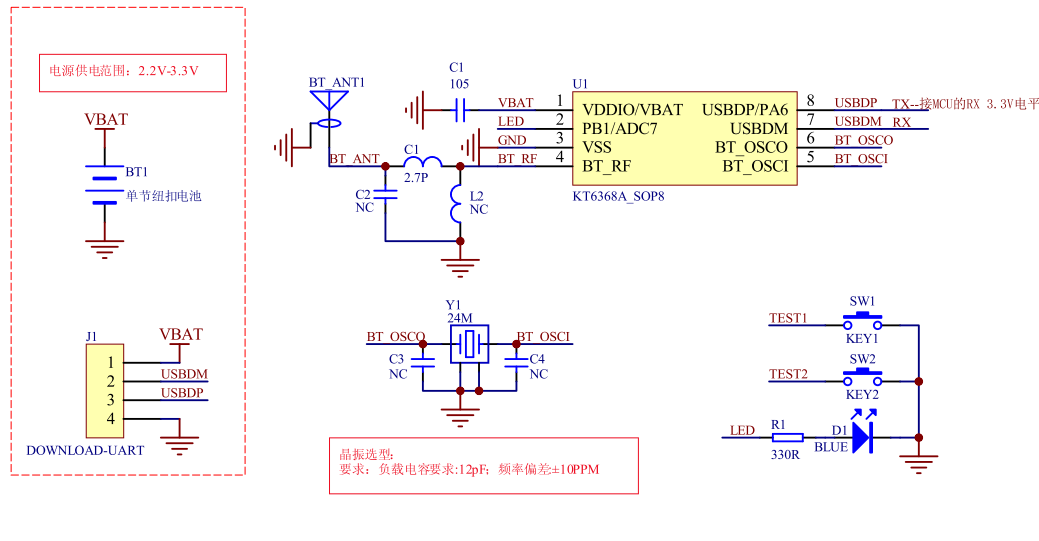

2.3 KT6368A的外圍系統
外圍非常的簡單，一顆電容，一個晶振即可搭建好。雙模，支持現有的app
