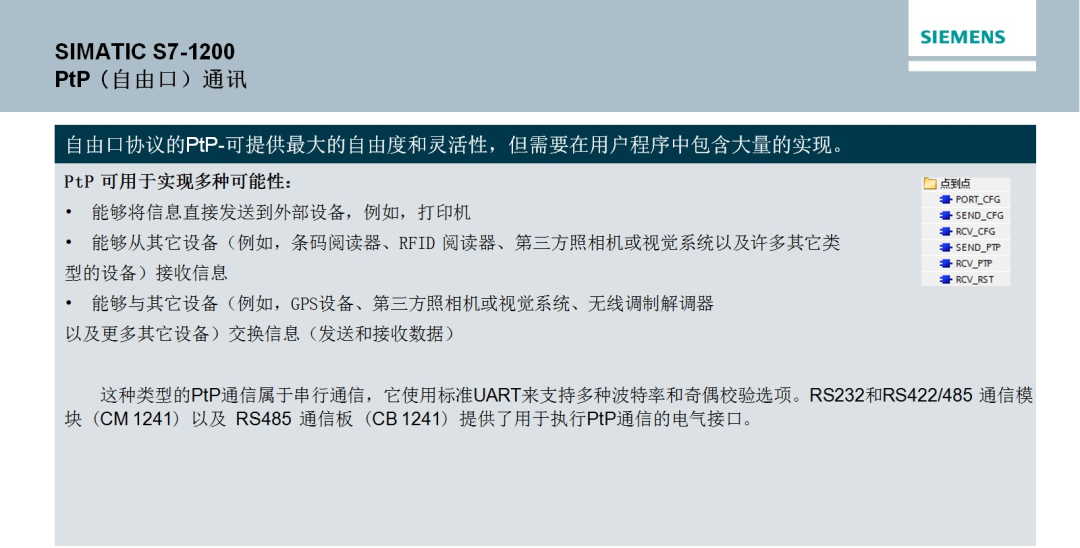

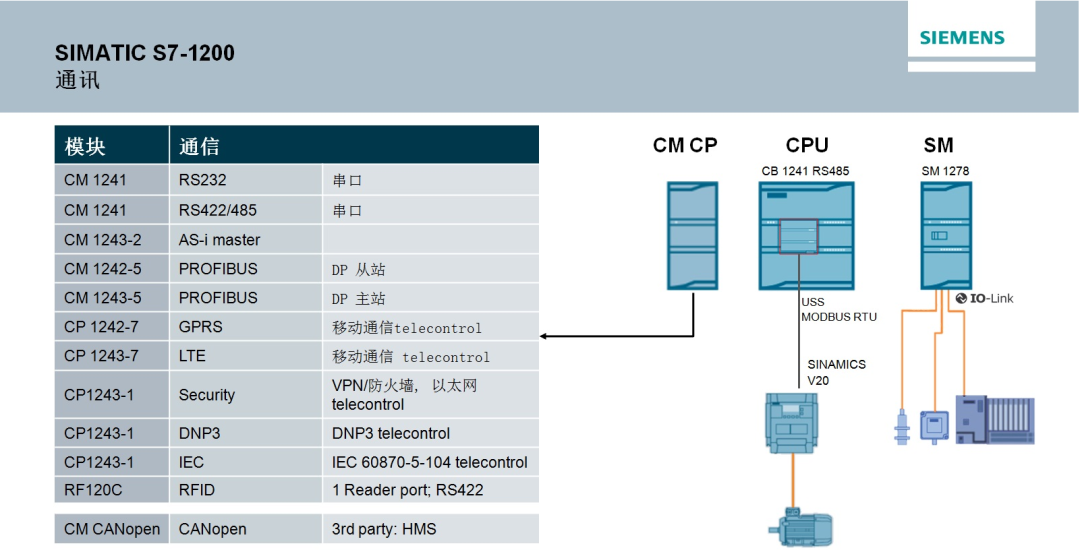

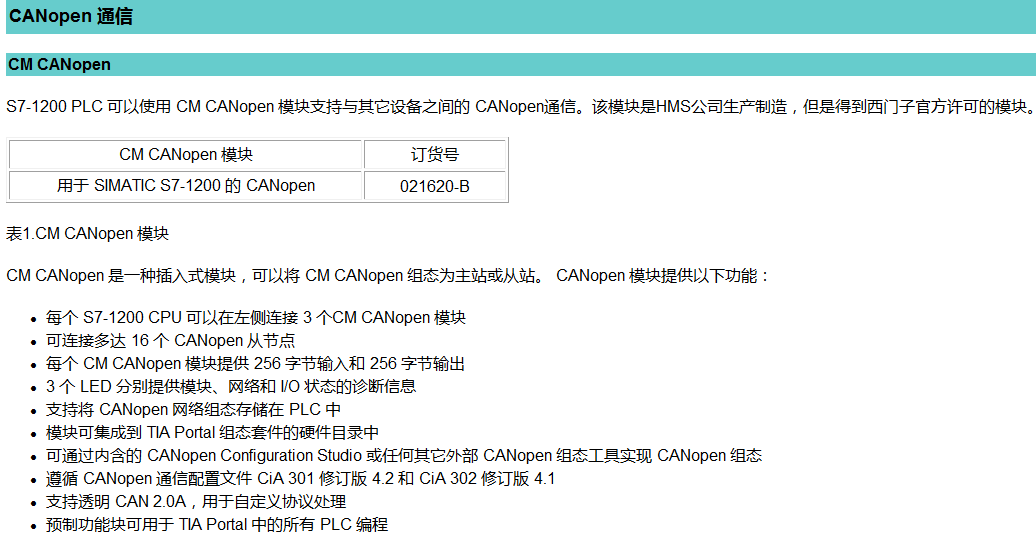

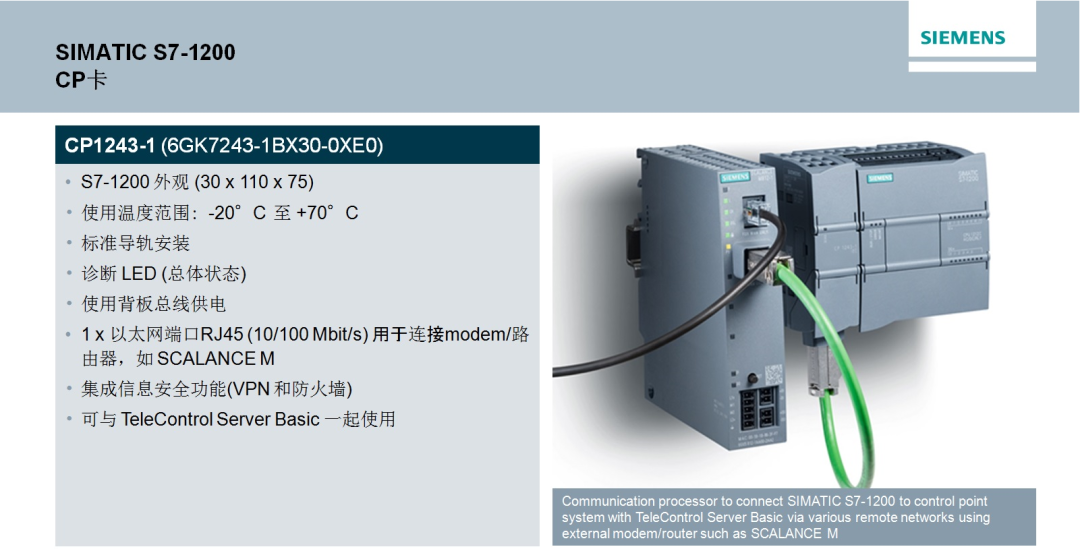

這種類型的PtP通信屬于串行通信，它使用標準UART來支持多種波特率和奇偶校驗選項。RS232 和RS422/485通信模塊(CM1241) 以及RS485通信板(CB 1241)提供了用于執行PtP通信的電氣接口。

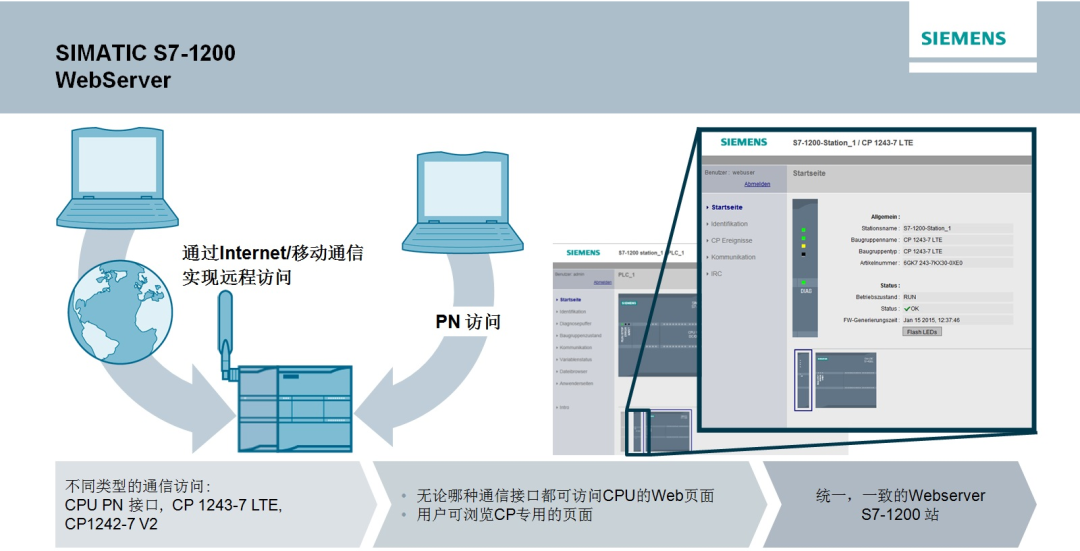

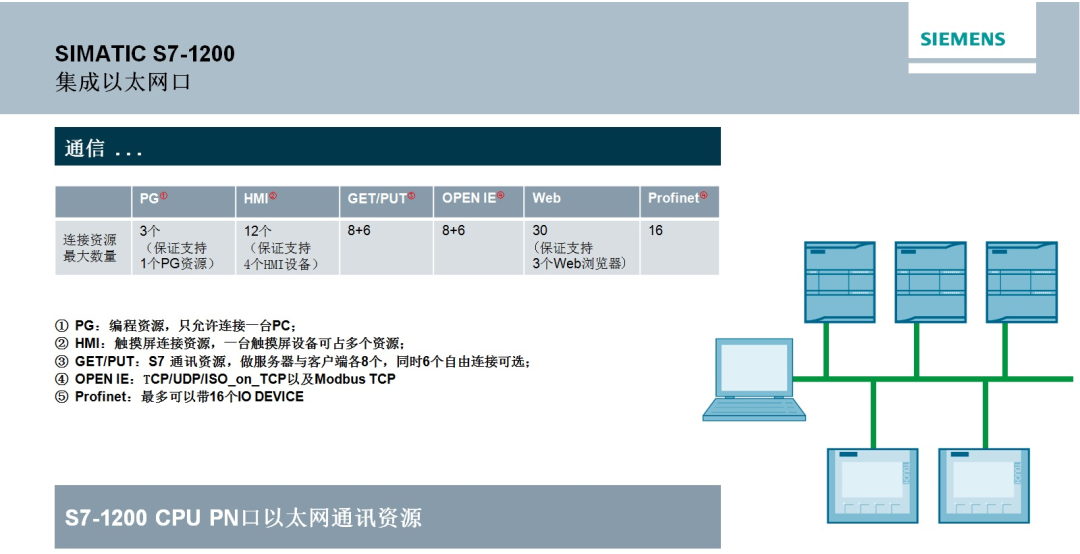

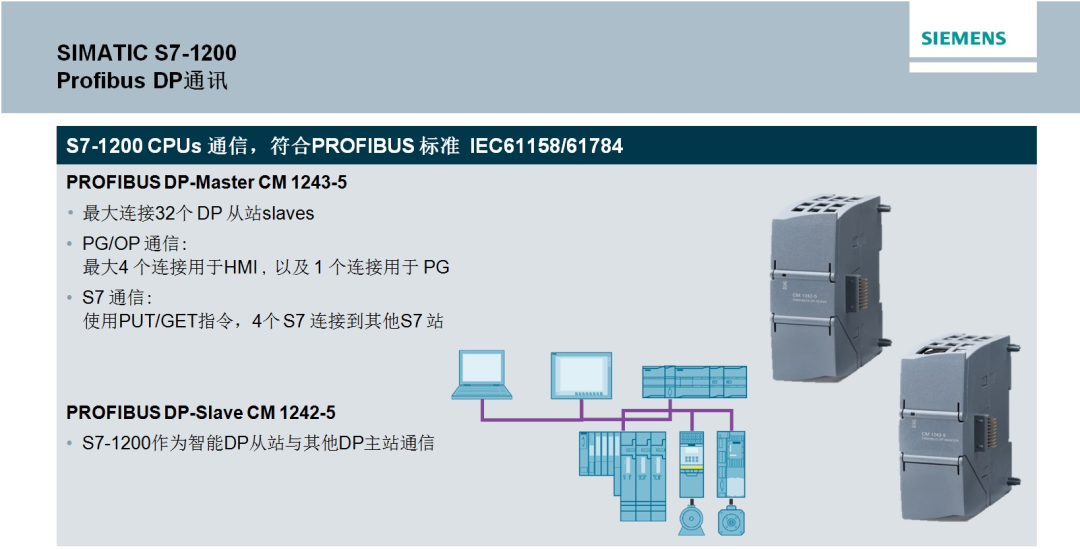

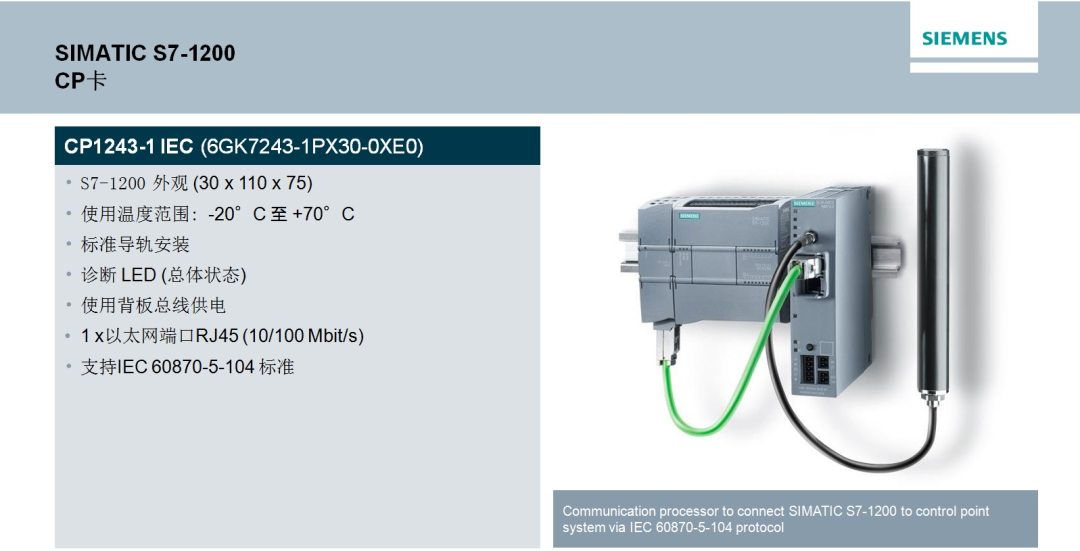

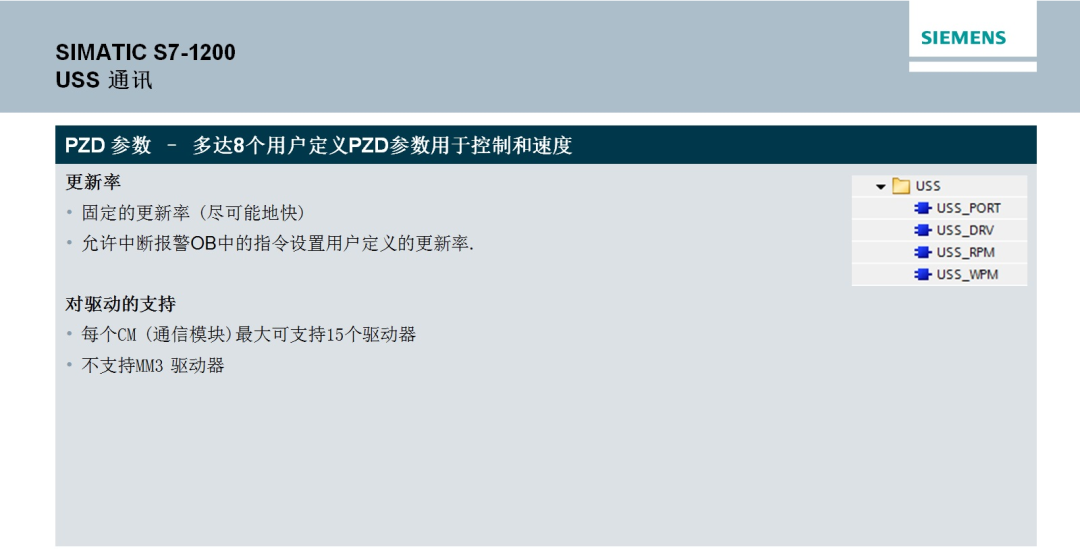

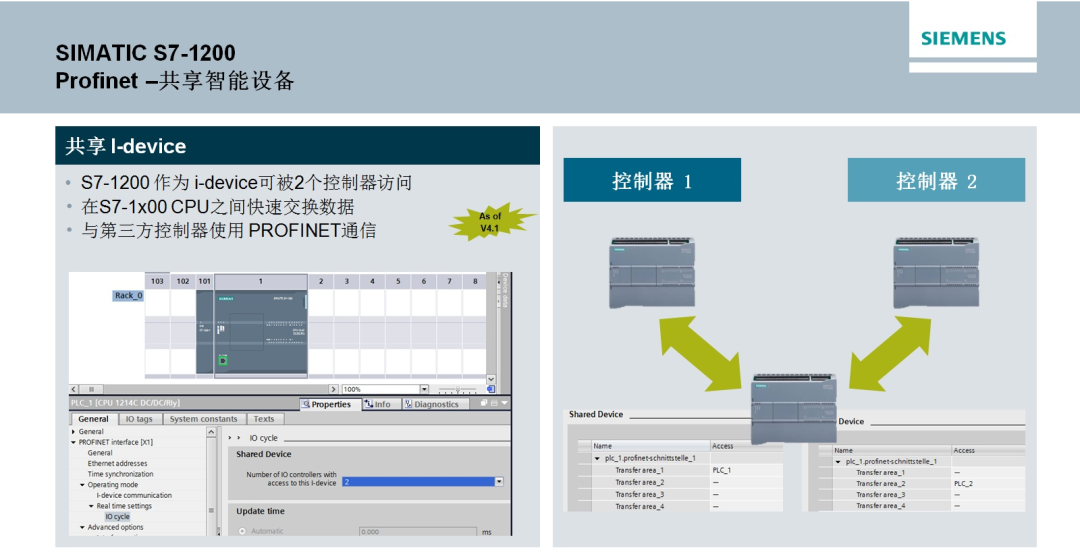

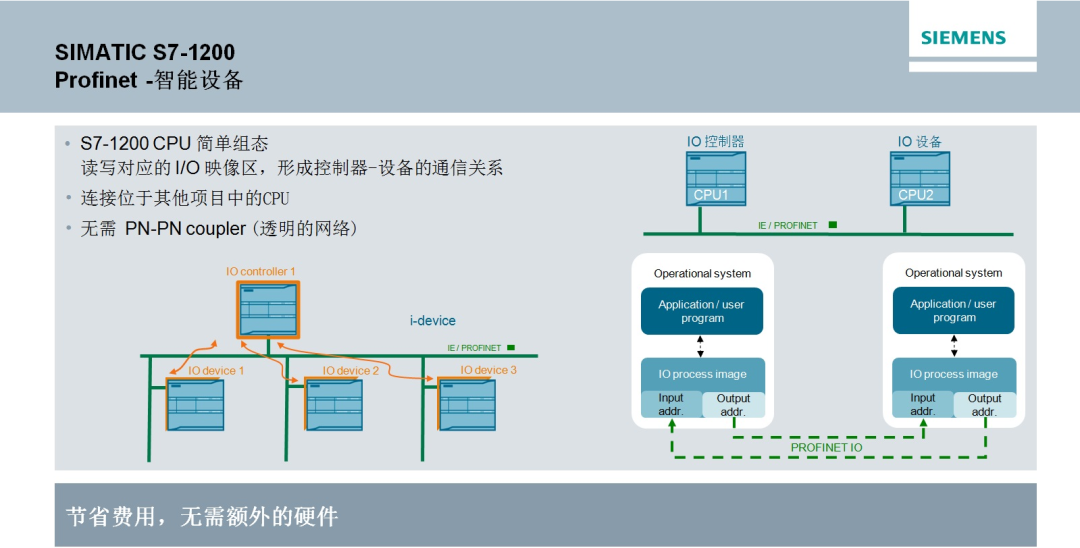

從STEP 7 Basic/Professional V13 SP1 開始，在編程指令，'選件包'中集成了 SIMATIC Ident 配置文件和 Ident 指令塊，使用TIA Portal 進行組態與編程的 S7-1200/1500 可以使用這些指令對工業識別系統進行操作。S7-1200 可以使用 RF120C 通信模塊，實現與西門子工業識別系統的通信。本文介紹通過 S7-1200 CPU 和 RF120C ，使用 Ident 指令塊，實現對 RF200 進行讀、寫操作。
（1）主要硬件設備：
CPU1215C：6ES7 215-1AG40-0AB0
RF120C：6GT2 002-0LA00
RF260R：6GT2 821-6AC10
MDS D100：6GT2 600-0AD10
RF260R 到 RF120C 連接電纜（2m）：6GT2 091-4LH20
（2）軟件環境：
TIA Portal V13 SP1 Update 4
（3）系統配置：

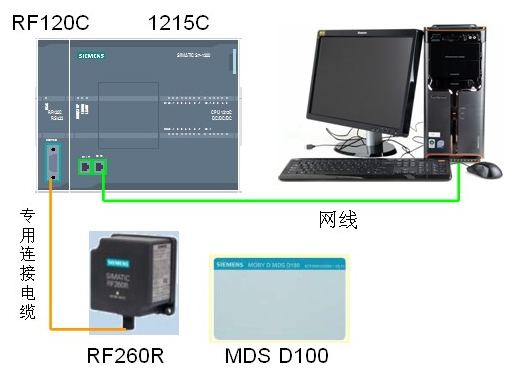

S7-1200 CPU1215C 通過 RF120C 通信模塊，連接 RF260R 讀寫頭，在 TIA Portal V13 SP1 Update4 軟件環境下，使用 SIMATIC Ident 指令塊對數據載體（MDS D100）進行讀寫操作。系統配置，如圖1所示：
