簡介

本地錯誤處理可單獨編程，也可與其它代碼一起編程。為確保可識別程序中的所有錯誤，建議使用本地錯誤處理組合方案，如以下示例所示。

為提高錯誤分析的準確程度的錯誤分析，除輸出參數 RET_VAL 之外，還可使用指令“GET_ERROR”或“GET_ERR_ID”。這些方案提供有錯誤代碼，并在相應指令的描述中對其進行詳細說明。

此外，RET_VAL 輸出參數也可能不輸出有效錯誤代碼。如果在讀取輸入?yún)?shù)時發生訪問錯誤（如，指令輸出無法入），則這是因為指令執行已中斷。此時，建議在用戶程序中插入兩條指令“GET_ERROR”和“GET_ERR_ID”。這是因為，發生此類錯誤時，這兩條指令將返回可靠的錯誤信息。

錯誤的第一個指示符可以是狀態字的 BR 位，也可以是使能輸出 ENO 。如果返回信號狀態“0”，則說明指令執行過程中出錯。信號狀態為“1”表示無錯誤，因而無需進行進一步錯誤分析，但存儲器訪問錯誤例外。此時，信號狀態為“1”表示發生錯誤。

操作步驟

以下示例說明了如何在讀取輸入?yún)?shù)時識別訪問錯誤：

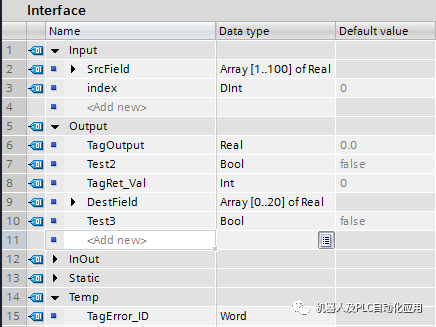

按以下方式聲明程序塊的塊接口： 編寫以下程序代碼：

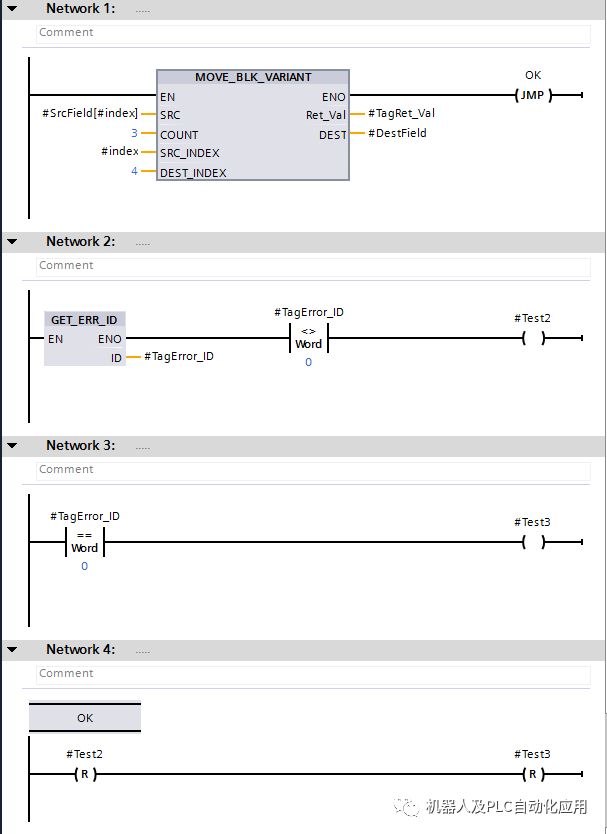

在程序段 1 中，調用指令“MOVE_BLK_VARIANT：塊移動”。在 SRC 參數中，使用一個變量索引訪問“SrcField”源區域。如果指令成功執行無錯誤，則使能輸出 ENO 將返回信號狀態“1”，同時程序執行跳轉到程序段 4 中繼續執行。

如果指令在執行過程中發生訪問錯誤（如，由變量索引而引發），則程序段 2 中的指令“GET_ERR_ID：獲取本地錯誤 ID”將返回錯誤 ID。程序段 2 中“UNEQUAL”的錯誤 ID 將與值“0”進行比較并返回結果 #Test2 = TRUE。在程序段 3 中，“EQUAL”的錯誤 ID 將與值“0”進行比較，并返回結果 #Test3 = TRUE。

此時，輸出參數 RET_VAL 處的 #TagRet_Val 操作數將不返回有效錯誤代碼。

例外

但也有一些指令不適用于以上示例中所列的錯誤處理方式。具體包括以下指令：

通常不支持 EN/ENO 機制的指令

禁用 ENO 的指令

S_COMP

PEEK、PEEK_BOOL、POKE、POKE_BOOL 和 POKE_BLK

即使發生訪問錯誤，這些指令中的 BR 位或使能輸出 ENO 也將設置為 TRUE。

以下示例中說明了如何在 STL 編程語言中編程可靠的錯誤處理方式：

即使 BR 位的信號狀態為“1”，也將檢測到訪問錯誤。通過評估指令“GET_ERR_ID：獲取本地錯誤 ID”的操作數 #Tag_ErrorID，可查詢該錯誤代碼。
