電工知識—SIMATIC S7-1500PLC梯形圖編程（2）
【例2】步進電機是一種將電脈沖信號轉換為電動機旋轉角度的執行機構。當步進驅動器接收到一個脈沖，就驅動步進電動機按照設定的方向旋轉一個固定的角度(稱為步距角)。因此步進電機是按照固定的角度一步一步轉動的。因此可以通過脈沖數量控制步進電機的運行角度，并通過相應的裝置，控制運動的過程。對于四相八拍步進電動機。其控制要求如下。

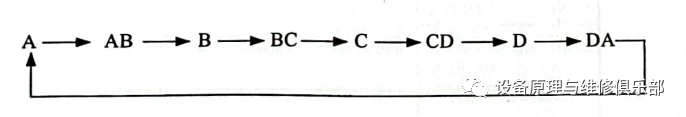

1、按下啟動按鈕，定子磁極A通電，ls后A、B同時通電；再過1s，B通電，同時A失電；再過1s，B、C同時通電.....以此類推，其通電過程如圖1所示。
2、有2種工作模式。工作模式1時，按下“停止”按鈕，完成一個工作循環后，停止工作；工作模式2時，具有鎖相功能，當壓下“停止”按鈕后，停止在通電的繞組上，下次壓下“啟動”按鈕時，從上次停止的線圈開始通電工作。
3、無論何種工作模式，只要壓下“急停”按鈕，系統所有線圈立即斷電。
圖1

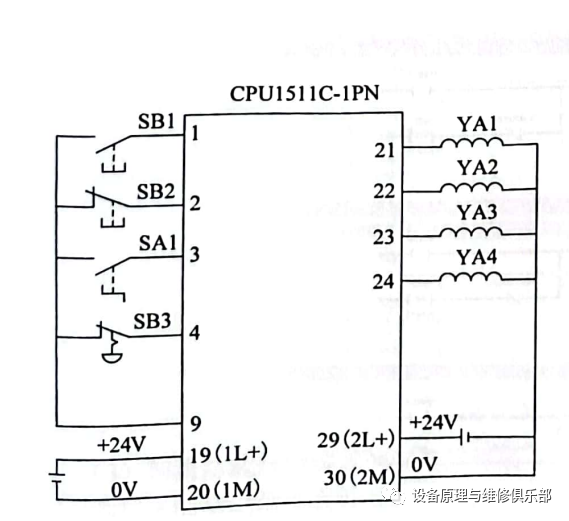

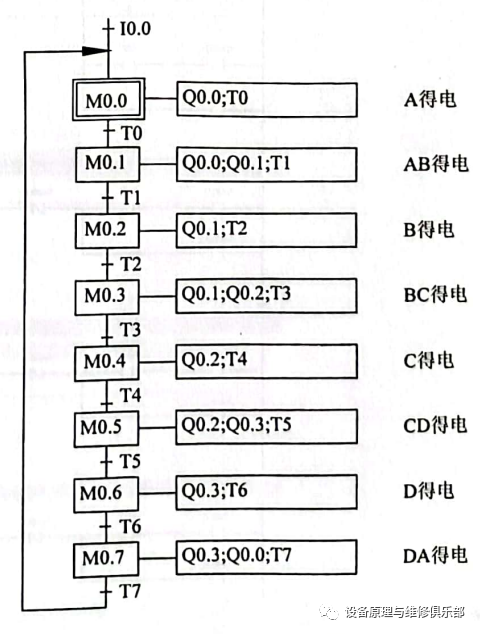

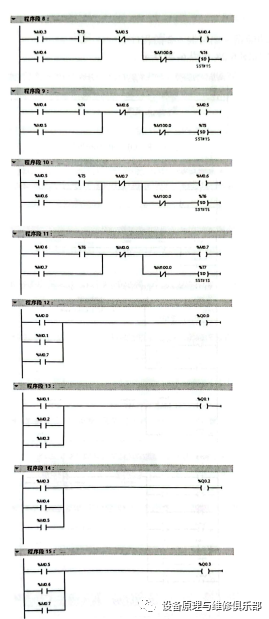

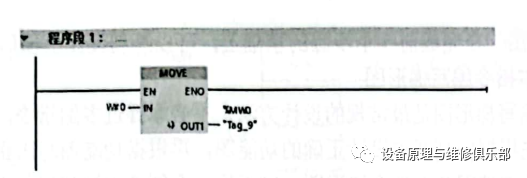

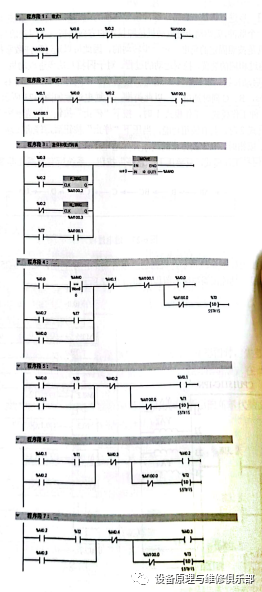

【解】接線圖如圖2所示，根據題意很容易畫出功能圖，如圖3所示。圖4為初始化程序，根據功能圖編寫梯形圖程序如圖5所示。
圖2
圖3
圖4
