上一篇小編主要介紹了總線技術的應用與特點，這一次小編將介紹LIN總線協議介紹的基本概念。根據IOS/OSI參考模型，LIN被細分為物理層和數據鏈接路層（LIN的分成層結構如圖1所示），其中;
1. 物理層（Physical Layer）定義了信號如何在總線媒體上傳輸：
2. 數據鏈路層：
1）媒體訪問控制(MAC，Medium Access Control)子層是LIN協議的核心。它管理從LLC子層接收到的報文，也管理發送到LLC子層的報文。
2）邏輯鏈路控制（LC，Logical Link Layer）子層涉及報文濾波和恢復管理功能。
圖1為L(zhǎng)IN的分層結構
在總線上發送的信息，具有長度可選的固定格式（圖2所示）。每一個報文幀都包含2、4或8字節的數據以及3字節的控制、信息安全。總線的通訊由單個主機控制。每一個報文幀都使用一個同步間隔起始，接下來是一個同步場和一個標識符場，這些都由主機任務發送。從機任務則是發送數據場和校驗場。LIN總線的通訊時序可參見圖2。

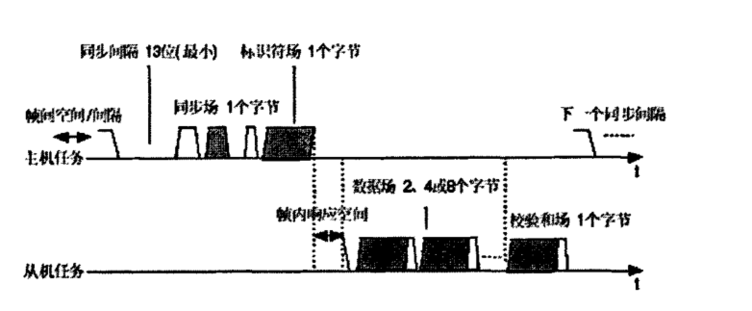

圖2 LIN通訊時序
從機任務位于主機節點內部，它負責報文的進度表即發送報文頭(HEADER)。從機任務位于所有的(即主機和從機)節點中。通過主機任務中相應的報文頭，任何從機任務中準備發送的數據都可以被發送到其他任何從機任務中。圖3給出了一個LIN總線節點的任務構成示例。下面簡要介紹LIN總線技術的相關概念。
圖3 LIN總線節點任務構成
① 信息路由：LIN系統中，節點不使用有關系統配置的任何信息，除了單主機節點的命名。系統靈活性：不需要改變?nèi)魏纹渌麖臋C(jī)節點的軟件或硬件就可以在LIN網絡中直接添加節點。
② 報文路由：報文的內容由標識符命名。標識符不指出報文的目的地，但解釋數據的含義。最大的標識符數量是64，其中4個保留用于專用的通訊，譬如軟件升級或診斷。
③ 多播：由于引入了報文濾波的概念，任何數目的節點都可以同時檢測到報文，并同時對此報文做出反應。
④ 位速率：最大的波特率是20kbit／s，它是由單線傳輸媒體的EMI(電磁干擾)限制決定。最小的波特率是l kbit／s，可以避免和實際設備的超時周期沖突。
⑤ 主機—無仲裁：只有包含主機任務的控制器節點可以傳輸報文頭，任何一個從機任務都能檢測到此報文，但只有一個從機任務對此報文做出響應。由于沒有仲裁過程，如果多余一個從機回應，則將產生錯誤。這種情況下的錯誤界定可由用戶按照應用要求指定。
⑥ 連接：LIN網絡節點的最大數量不僅由標識符的數量限制，也由總線的物理特性限定：LIN網絡的節點數量不應超過16，否則節點增加將減少網絡阻抗，會導致環境條件變差，從而不能進行正常的無錯誤通訊。實驗證明，每增加一個節點，就會減少約3％的阻抗；注：
1、網絡中的“電”線（即通訊導線）長度應小于或等于40m
2、主機節點的總線端電阻典型值一千歐，從機節點是30千歐

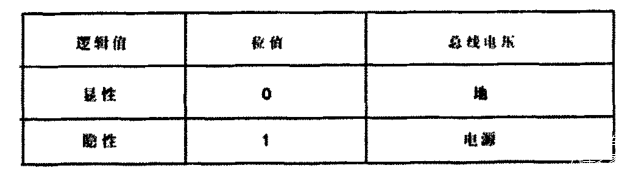

⑦ 線值：總線有兩個互補的邏輯值：“顯性”或“隱形”，相應的位值和電壓可參見圖4：
圖4邏輯值和總線電壓值
