在汽車電子技術狂飆突進的今天，現代ECU早已化身高度集成的“芯片城堡”，而事實上在過去十幾年前，ECU就早已經形成雛形，而這一套設計哲學至今仍然有效。

今天我們就來拆解一款來自早年的奧迪A6（C5）2.5 TDI車型的博世（Bosch）發動機控制單元（ECU），揭開汽車電子核心部件的神秘面紗。這顆誕生于汽車電子轉型期的“心臟”用料扎實，設計簡潔，或許通過這次拆解，從中我們能夠得到一些啟發。

Voltlog丨信源

汽車開發圈丨出品

發動機控制單元（Engine Control Unit, ECU）是汽車的核心電子部件，除極老式車型外，現代汽車均配備該裝置。ECU作為微型計算機，其功能是通過讀取空氣溫度、氣壓、燃油壓力、轉速、曲軸位置、踏板位置等傳感器數據，計算各類參數并控制燃油泵、噴油器、火花塞等執行器工作。ECU 需在極端溫度（高溫、低溫）、涉水環境及高強度機械沖擊和振動條件下穩定運行，因此在結構設計上需具備高可靠性，常見防護措施包括外殼密封、印刷電路板（PCB）涂覆 conformal coating（敷形涂層）及特殊組件裝配工藝。

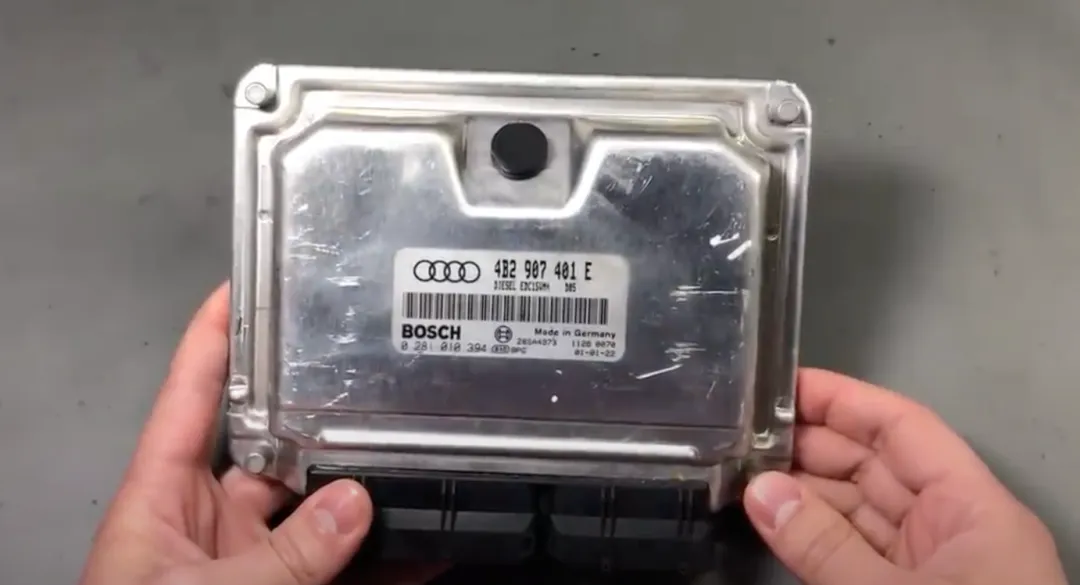

本次拆解的ECU來自奧迪 A6（C5 款），搭載 2.5 升 TDI 發動機。該ECU購自汽車拆解商，此前未被拆解記錄。其顯著特征為設有冷凝通風口，可允許內部水汽排出，同時阻止外部水分進入，平衡內外氣壓并防止冷凝水積聚。

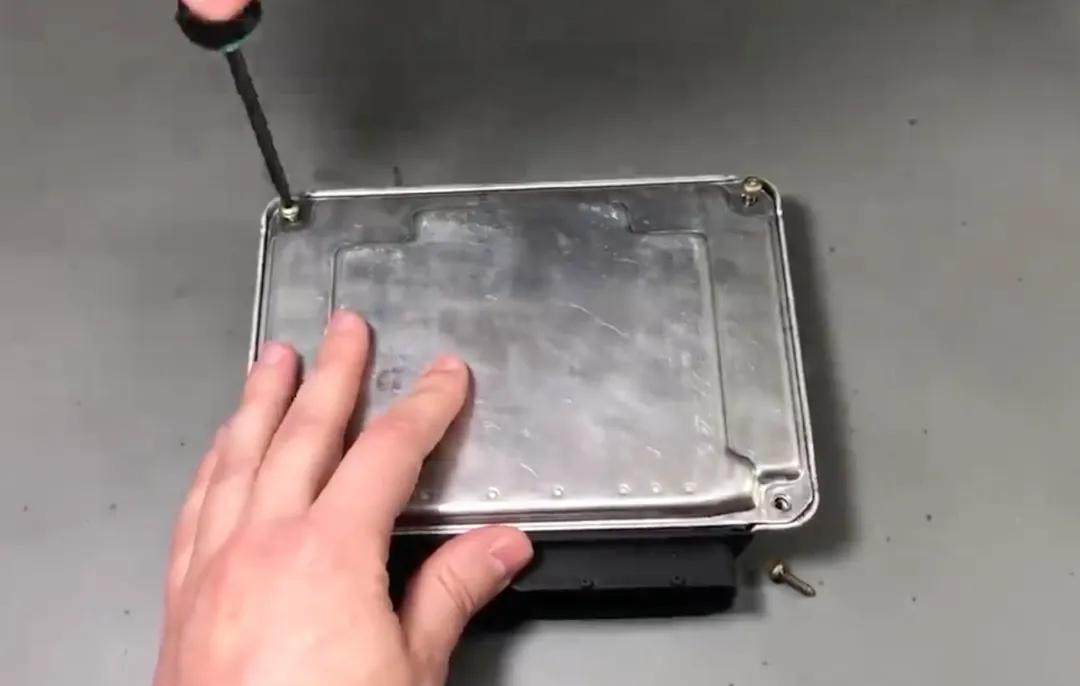

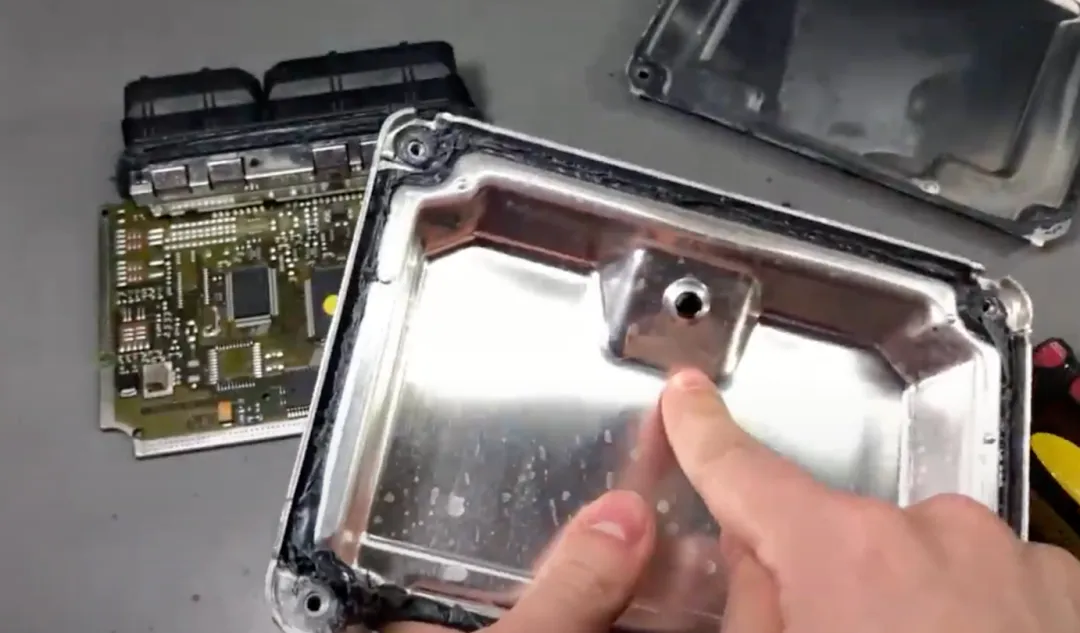

拆解時需卸下背部4顆Torx螺絲，開啟過程中可見硅基密封膠，質地柔軟未硬化，兼具彈性與密封性。通風口與內部腔體連通，實現 “單向透氣” 功能，驗證了ECU應對濕度環境的設計考量。

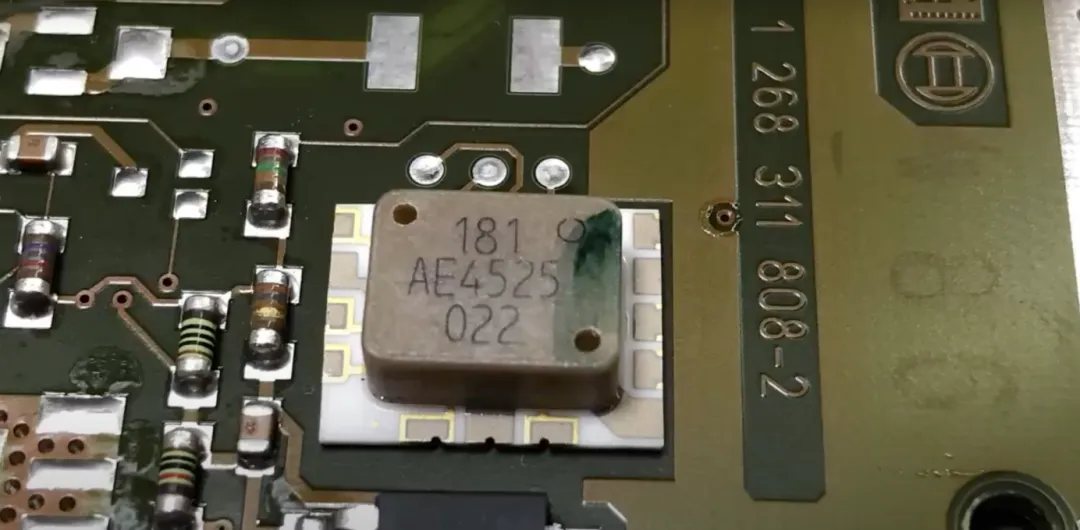

核心芯片方面。其中一顆芯片的絲印為AE 4525，配備獨立陶瓷基板，推測為大氣壓力傳感器，因為ECU配備了基于大氣壓力的扭矩和增壓限制映射表。

NEC 芯片（博世定制編號）：功能未知，可能為接口芯片，負責傳感器與主控的數據傳輸。

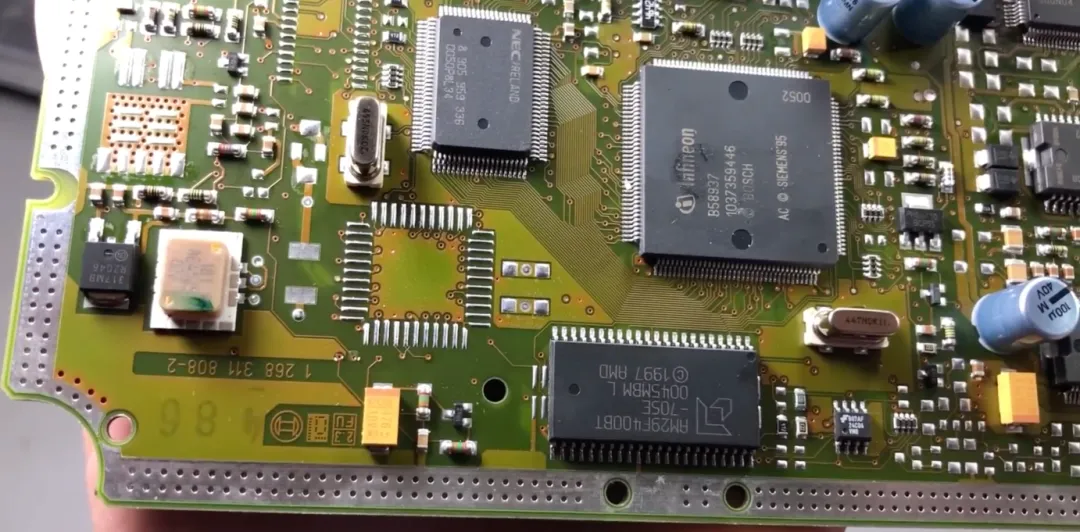

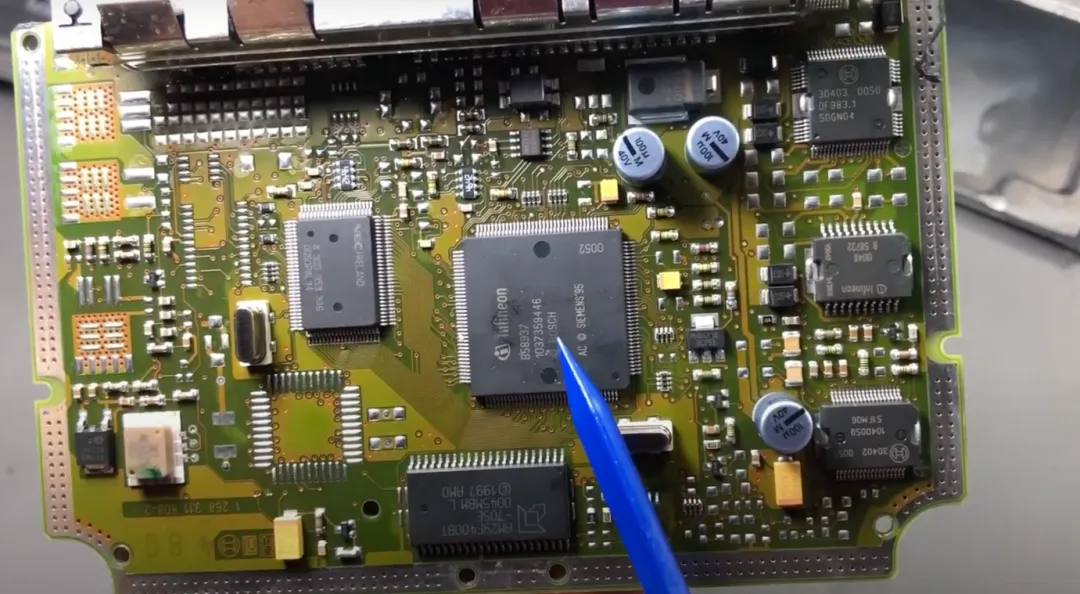

英飛凌（Infineon）微控制器：作為核心處理器，專為汽車設計，集成多通道 ADC 輸入、PWM 輸出、SPI 接口及外部閃存接口，適配 ECU 復雜控制需求。

兆易創新（GigaDevice）4 Mb 閃存芯片：存儲控制程序與數據，與英飛凌處理器協同工作。

主板一側可見 3 顆大功率封裝芯片（博世或英飛凌品牌），配備厚重導熱墊，推測為輸出驅動芯片，用于控制燃油泵、噴油器等大電流負載，內部可能集成多 MOSFET 及驅動電路。

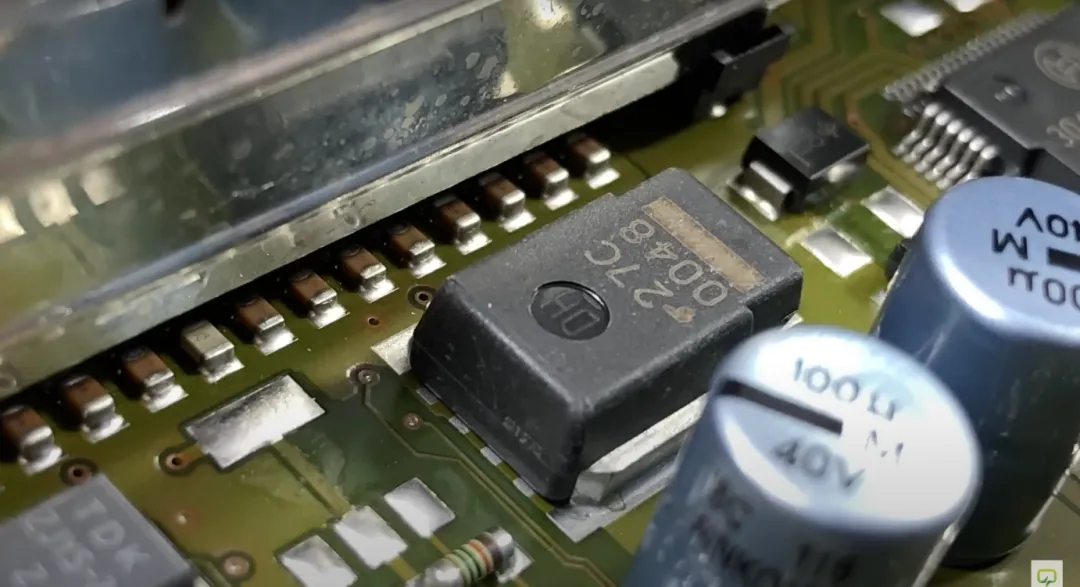

被動元件方面。二極管：DO-218 封裝，推測為齊納二極管或 TVS 保護二極管，連接電池輸入端，配合大尺寸銅箔焊盤與濾波電容，實現過電壓保護。

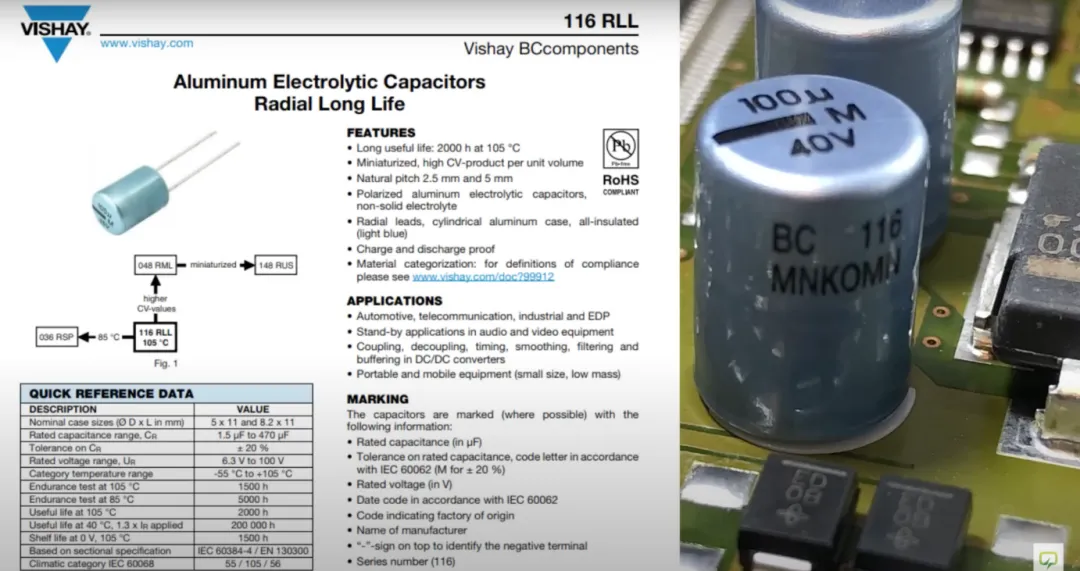

電解電容：4 顆 100μF、40V 額定值電容（Vishay/BC Components 制造），滿足汽車級可靠性要求，提供穩定電源濾波。

鉭電容：Fujitsu 品牌，雖非常規汽車元件，但選用高等級型號以確保穩定性。

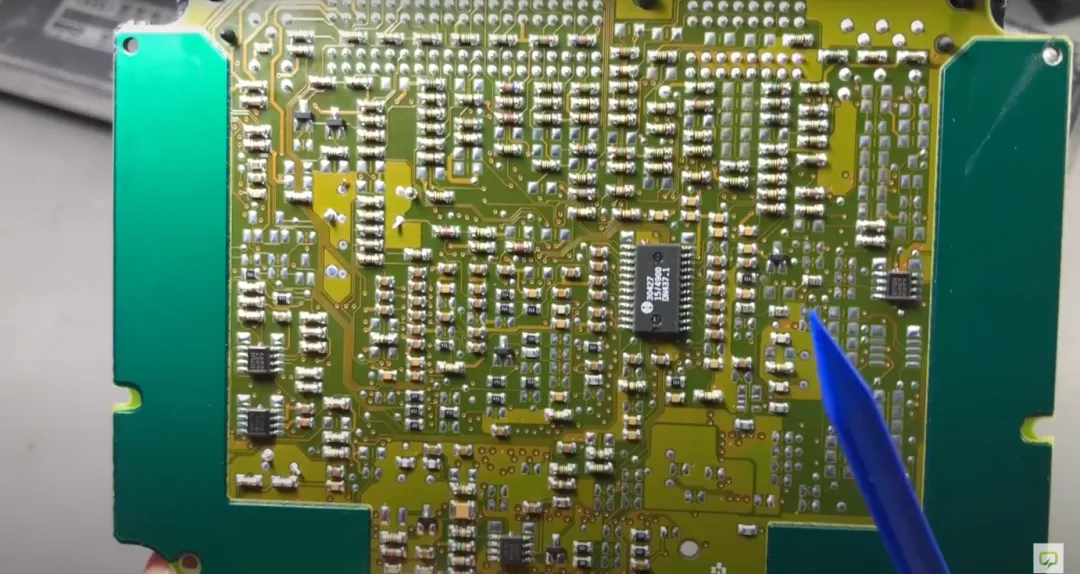

電阻網絡：混合使用通孔電阻（可靠性高、功率容量大）與 0805 封裝貼片電阻，主板背面以無源元件（電阻、電容）為主，焊接工藝精密，未見虛焊。

PCB 基板與散熱設計方面。基板材質非普通 FR-4（ hobby 級），應為更高等級玻璃纖維材料，推測為 4 層板結構，提升信號完整性與抗干擾能力。

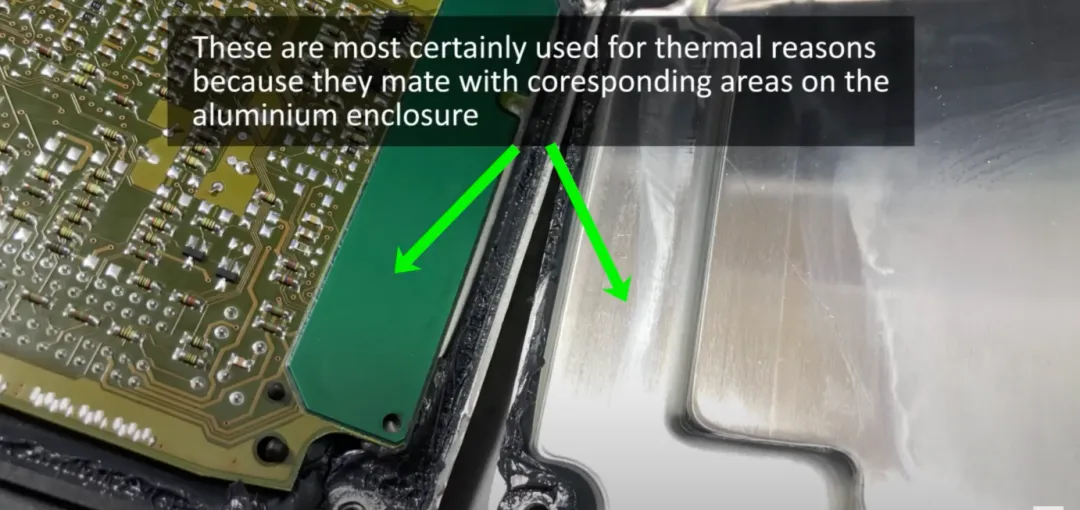

主板兩側附加大面積銅箔層，兼具機械加固（增強板材剛性）與熱傳導（導出功率元件熱量）雙重功能，貼合高功率場景需求。

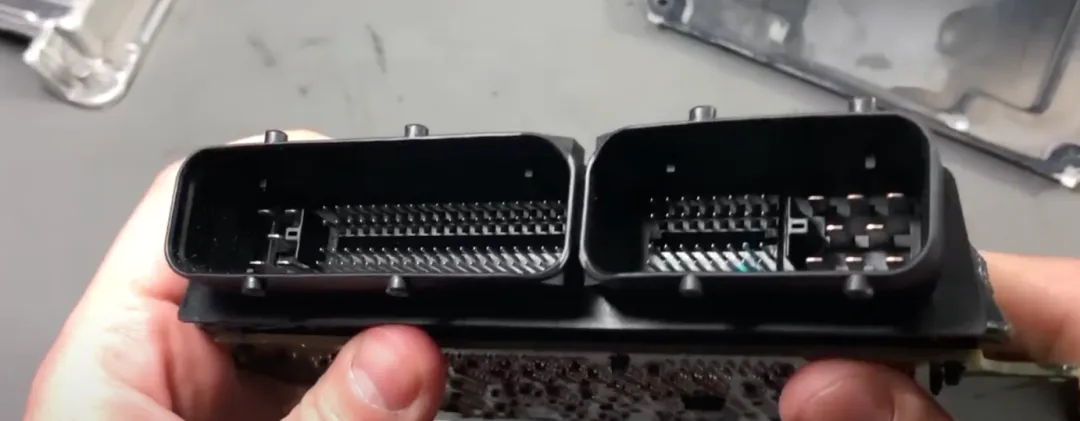

主連接器為定制化設計（疑似 Amphenol 制造，接口有 “Amp” 標識），具備高引腳密度、防水密封特性，確保復雜線束連接的可靠性與環境耐受性。

該連接器并非僅僅是一個連接器，它還集成了大量射頻干擾（RFI）屏蔽裝置、鐵氧體濾波扼流圈和旁路電容 —— 其內部后方的射頻屏蔽罩即可佐證這一點。

最佳設計是將這些元件置于離外部引線長度最短的位置，因此安費諾（Amphenol）將其集成在連接器外殼內。這是一項復雜的設計工作，因為陶瓷材料在燒制階段會從未燒結的軟性原材料狀態收縮，需要進行精確控制，而且這些元件還是多層陶瓷部件。

早期ECU更多使用分立元件，而現代ECU趨向高度集成化。例如，飛思卡爾（現 NXP）與博世合作開發的芯片已將多MOSFET驅動、可編程增益差分放大器、DC-DC升壓轉換器及多核處理器集成于單芯片，顯著降低廠商成本與產品體積。本次拆解的ECU仍保留部分未焊接引腳（如適配V6/V8發動機的冗余驅動接口），體現平臺化設計思路，通過元件復用降低研發成本。

本次拆解的奧迪A6 ECU展現了早期汽車電子的工程設計特點：以分立元件為主，兼顧可靠性與成本平衡，結構上通過密封、散熱、防護設計應對嚴苛環境。盡管內部布局與現代集成化芯片存在差異，但其核心功能邏輯（傳感器采集 - 運算 - 執行控制）仍是當代ECU的技術基礎。此類拆解分析對理解汽車電子發展脈絡、硬件設計標準具有參考價值。
