2021年10月15日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于微芯科技（Microchip）ATTINY1616的觸摸感應設計方案EVB。
圖示1-大聯大品佳基于Microchip產品的觸摸感應設計方案的展示板圖
觸摸感應正在成為一種科技潮流。無論是家用電器，還是便攜電子產品，亦或汽車控制屏等產品，都可以發現它的身影。觸摸感應設計憑借著美觀、耐用等優點備受用戶青睞。在市場瞬息萬變的今天，制造商迫切需要一種高性能的觸摸感應設計，來滿足市場需求。由大聯大品佳基于Microchip ATTINY1616 MCU推出的觸摸感應設計方案EVB，可以助力開發者在短時間內完成設計，從而搶占市場。

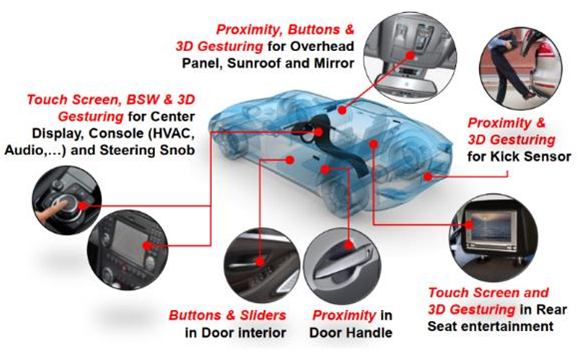

圖示2-大聯大品佳基于Microchip產品的觸摸感應設計方案的場景應用圖
本方案采用的是Microchip旗下一款8位MCU——ATTINY1616。其配合Atmel Studio開發環境可以輕松實現觸摸按鍵、滑條、滾輪等設計。Microchip是一家智能、連接和安全嵌入式控制解決方案供應商。其易于使用的開發工具和全面的產品組合使客戶能夠創造最佳設計，從而降低風險，同時減少系統總成本。
作為一款觸摸感應設計，本方案采用的是自電容感應原理，也就是檢測Sensor電容的變化。Sensor（電容式按鍵和滑條）和地之間存在一個寄生電容Cp，當觸摸發生時，會再形成一個手指電容Cf，這時候總的電容Cs就會發生變化。Microchip電容感應技術有兩種，一種是基于mTouch?技術CVD，另一種是QTouch?技術PTC。本次采用的ATTINY1616芯片搭載的就是QTouch技術。它可以用于按鈕、滑條和滾輪設計，提供用于電容式觸摸測量的內置硬件。PTC支持互電容和自電容測量，無需任何外部元件，即可提供出色的靈敏度、抗噪性以及自校準功能，并且可最大限度地降低用戶調節靈敏度所需的工作量。

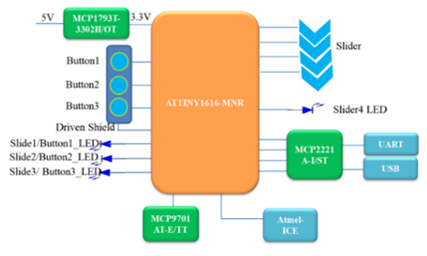

圖示3-大聯大品佳基于Microchip產品的觸摸感應設計方案的方塊圖
噪聲問題是電容式觸摸無法避免的問題。無論是共模噪聲還是差模噪聲都會影響觸摸鍵的性能，因此，在設計之初設計者需要考慮好抗噪性能。本方案通過硬件設計+軟件調試，可以很好地實現抗噪設計。此外，該方案也能夠通過增加Driven Shield或Driven Shield+來實現防水設計。
核心技術優勢：
? 耐抗噪聲能力：
? 高信噪比（SNR）；
? 經過IEC61000 EFT和BCI測試。
? 耐水性觸摸功能：
? 觸摸界面可以在各種環境條件（包括潮濕表面）下正常使用，無需在每次使用其設備前清潔或擦干手。
? 金屬表面觸摸功能、防水觸摸功能：
Microchip提供金屬表面電容（MoC）技術，可支持：
? 金屬表面：不銹鋼或鋁；
? 可透過任何厚度的手套進行檢測；
? 防水設計；
? 支持盲文的界面。
? 低功耗：
? PIC、AVR和SAM器件上的專用硬件支持最低功耗的觸摸功能，其電容傳感電流低于5μA。
? 支持互電容觸摸傳感，可支持多按鍵數：
Microchip優化和增強了以矩陣方式掃描大量按鈕的方法。可從多個方面節省成本：
? 減少饋送線數量，簡化輸入輸出（flexPCB）端口的連接；
? 減少觸摸所需的引腳數，使器件具備高成本效益且占用空間較小；
? 通過Microchip的獨特固有饋送線路長度補償，大幅縮短開發時間。
? 經過安全認證的觸摸傳感功能：
? Microchip 提供通過IEC/UL 60730安全B類標準認證的產品（現成產品和傳感庫）。
方案規格：
Microchip ATTINY1616：
? 最多可實現12個自容式按鍵/36個互容式按鍵；
? 可實現滑條、滾輪等設計；
? 支持Driven Shield和Driven Shield+；
? 具備I2C/SPI/UART接口；
? 有車規產品。
關于大聯大控股：
大聯大控股是全球第一、亞太區最大的半導體元器件分銷商*，總部位于臺北(TSE:3702)，旗下擁有世平、品佳、詮鼎及友尚，員工人數約5,000人，代理產品供貨商超250家，全球約100個分銷據點，2020年營業額達206.5億美金。大聯大開創產業控股平臺，專注于國際化營運規模與在地化彈性，長期深耕亞太市場，以「產業首選．通路標桿」為愿景，全面推行「團隊、誠信、專業、效能」之核心價值觀，連續20年蟬聯「全球分銷商卓越表現獎」肯定。面臨新制造趨勢，大聯大致力轉型成數據驅動(Data-Driven)企業，建置在線數字化平臺─「大大網」，并倡導智能物流服務(LaaS, Logistics as a Service)模式，協助客戶共同面對智能制造的挑戰。大聯大從善念出發、以科技建立信任，期望與產業「拉邦結派」共建大競合之生態系，并以「專注客戶、科技賦能、協同生態、共創時代」十六字心法，積極推動數字化轉型。 (*市場排名依Gartner公布數據)
