硬件平臺：jz2440

軟件平臺：Ubuntu16.04 arm-linux-gcc-3.4.5

1.原理分析

點亮LED最簡單的方法就是給二極管正負極接上電，中間串一個電阻

圖1 點亮LED

由于2440芯片Pin腳的驅動能力不夠，所以無法直接用Pin腳來點亮LED，只能把Pin腳連接到LED的負極，充當開關的作用。

當Pin腳為高電平時，LED兩端無電壓差，LED滅

當Pin腳為低電平時，LED兩端有電壓差，LED亮

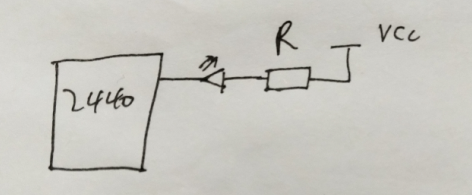

圖2 2440連接LED

2.主要流程

2.1原理圖介紹

這里只介紹LED1， LED1負極與2440的GPF4相連，中間串聯1K電阻， LED1正極接3.3V，

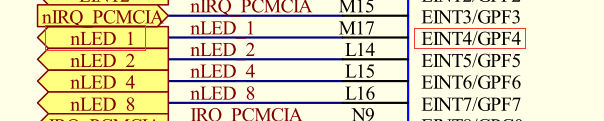

圖3 LED1對應的Pin腳

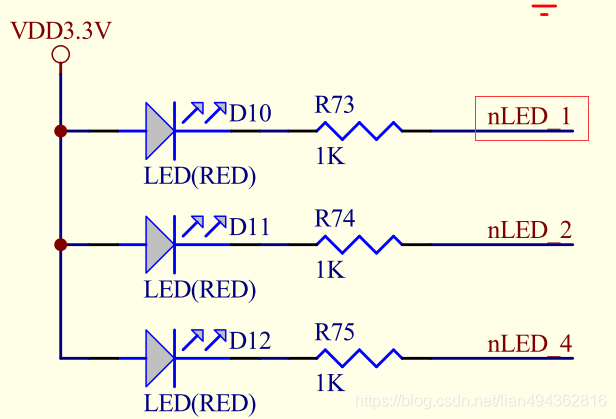

圖4 LED1的接法

2.2 主要寄存器

主要使用到的寄存器只有2個

GPFCON，控制寄存器，地址為0x56000050

GPFDAT，數據寄存器， 地址為0x56000054

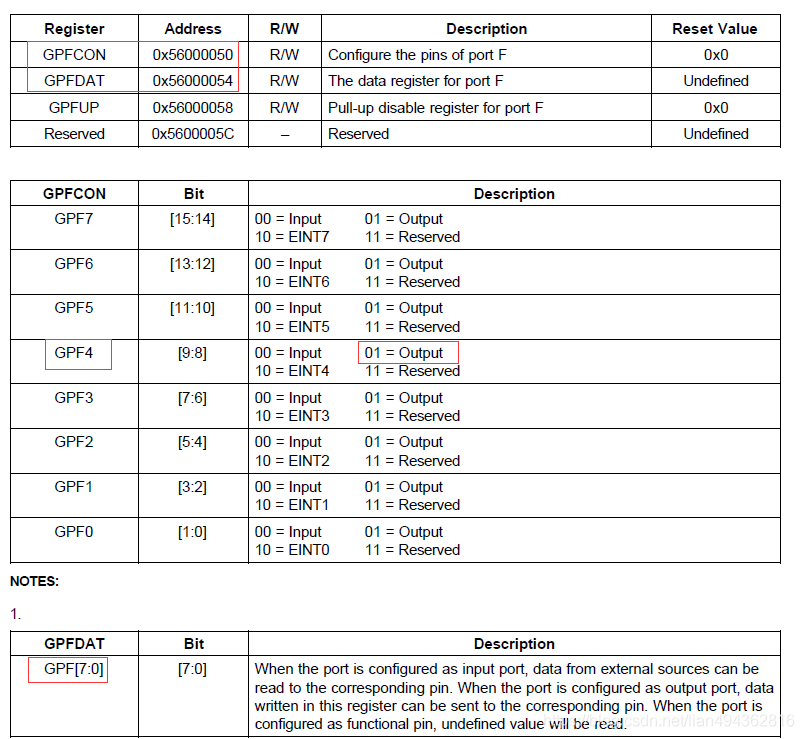

圖5 主要寄存器

2.3 軟件流程

主要流程很簡單：

1）將GPF4配置成輸出模式

2）將GPF4輸出低電平，即可點亮LED1

3源碼

3.1匯編源碼，文件名為 led_on.s

.text

.global _start

_start:

/* 1, set output mode

 *  GPFCON [9:8] 01

 *  0x56000050

 */

    ldr r1, =0x56000050

    ldr r0, =0x100

    str r0, [r1]

/* 2, set value to 0

 * GPFDAT [4] 0

 * 0x56000054

 */

   ldr r1, =0x56000054

   ldr r0, =0

   str r0, [r1]

 loop:

    b loop

3.2 Makefile

all:

    arm-linux-gcc -c -o led_on.o led_on.s

    arm-linux-ld -Ttext 0 led_on.o -o led_on.elf

    arm-linux-objcopy -O binary -S led_on.elf led_on.bin

clean:

    rm *.elf *.o *.bin -rf

4dis文件分析

執行Makefile后，會生產led_on.elf文件。再通過  arm-linux-objdump -D led_on.elf > led_on.dis 生成dis文件

產生的dis文件內容如下

led_on.elf:     file format elf32-littlearm

Disassembly of section .text:

00000000 <_start>:

   0:   e59f1014    ldr r1, [pc, #20]   ; 1c <.text+0x1c>

   4:   e3a00c01    mov r0, #256    ; 0x100

   8:   e5810000    str r0, [r1]

   c:   e59f100c    ldr r1, [pc, #12]   ; 20 <.text+0x20>

  10:   e3a00000    mov r0, #0  ; 0x0

  14:   e5810000    str r0, [r1]

00000018 :

  18:   eafffffe    b   18

  1c:   56000050    undefined

  20:   56000054    undefined

因為ARM是流水線處理，分三步：取指，譯碼，執行。當執行到某條命令時，PC的數值已經跳到了當前命令地址+8的位置。

下面是對dis文件的分析

分析反匯編代碼

led_on.elf:     file format elf32-littlearm

Disassembly of section .text:

  地址     機器碼       匯編指令

00000000 <_start>:

            這里是pc+20的值, pc = 當前地址+8 = 0 + 8

            [pc, #20] =  [0 + 8 + 20]  = 28 = 0x1c

            0x1c 地址的數值是 56000050

            r1 = 56000050

   0:   e59f1014    ldr r1, [pc, #20]   ; 1c <.text+0x1c>

            r0 = 0x100

   4:   e3a00c01    mov r0, #256    ; 0x100

            56000050 地址的值 = 0x100

   8:   e5810000    str r0, [r1]

            [pc, #12] = [ 0xc + 8 + 12] =  32 = 0x20

            0x20 地址的數值是56000054

            r1 = 56000054

   c:   e59f100c    ldr r1, [pc, #12]   ; 20 <.text+0x20>

            r0 = 0

  10:   e3a00000    mov r0, #0  ; 0x0

            56000064地址的值=0

  14:   e5810000    str r0, [r1]

00000018 :

地址     數值        匯編指令

  18:   eafffffe    b   18

  1c:   56000050    undefined

  20:   56000054    undefined
