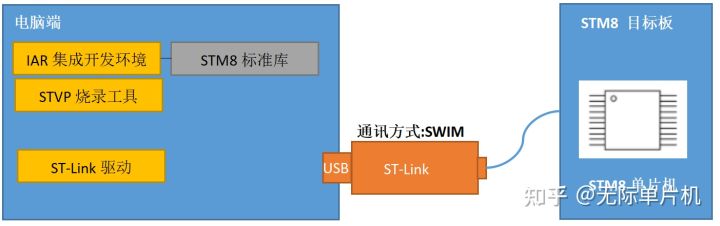

STM8單片機開發環境的由3部分組成：電腦端開發環境、目標板、燒錄仿真器。
我們要具備以上3個條件才能開始STM8單片機的開發，下面我們為大家詳細講解下STM8的開發環境搭建。
STM8目標板: STM8 單片機系統硬件，我們最終要編程的目標。
燒錄仿真器：連接電腦和目標的編譯連接器，主要作用：仿真、程序燒錄、軟件調試。
電腦端開發環境: 單片機程序的開發是在電腦上完成的，我們需要在電腦端搭建單片機對應的開發環境。
接下來，我們就詳細的給大家介紹一下STM8單片機開發環境搭建。
1.STM8目標板:

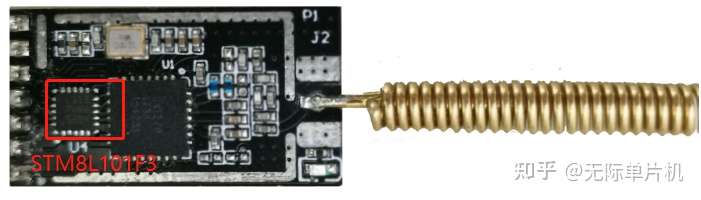

目標單片機電路板就是要開發的STM8單片機系統硬件了，如下圖：
這個是我們無際單片機編程帶學員研發的lora模塊，其中主控芯片采用低功耗的STM8L101F3，我們要對單片機編程，就要有通訊連接的端口。
STM8單片機燒錄接口是SWIM方式，所以要預留SWIM燒錄接口。
SWIM接口由四條線組成: VCC GND SWIM RST.
2.燒錄仿真器：

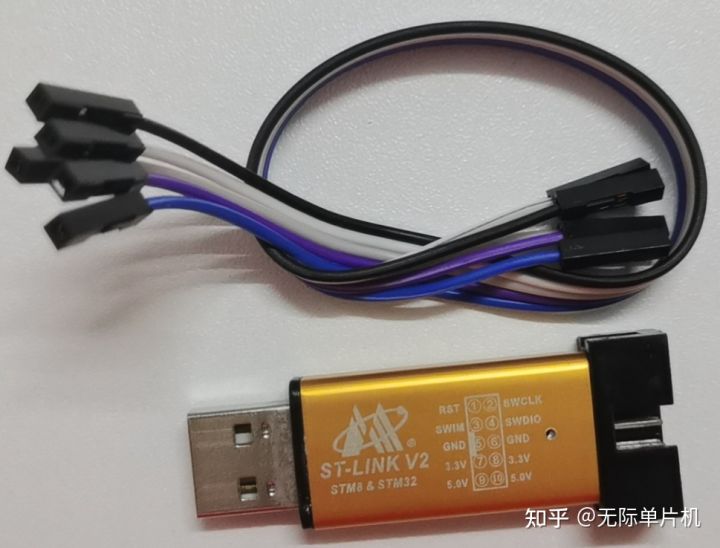

比較通用的STM8的燒錄器是ST-LINK V2. 無際單片機編程使用的燒錄器如下圖所示:
我們按照燒錄器上的絲印RST SWIM GND 3.3V 和我們的目標板連接即可。

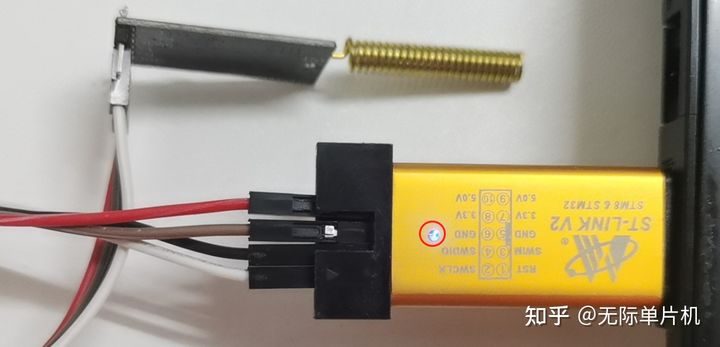

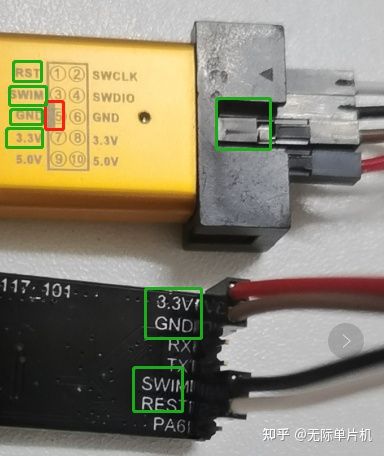

燒錄器的3.3V 提供的電源可以滿足我們開發板的供電，所有開發板不需要另外供電。連接圖片如下：
需要注意的是:目標開發板的燒錄接口是2.0的接口，燒錄器是2.54，所以杜邦線要用2.54轉2.0。
3.電腦端開發環境:
電腦端需要安裝單片機的集成開發環境IAR、STVP燒錄軟件、ST-Link的驅動。
主要分為以下幾步：
第一步：安裝STM8的集成開發環境IAR.
STM8單片機最常用的就是IAR公司提供的“IAR for STM8”軟件。
IAR軟件版本很多，一定下載正確的版本型號。可以通過百度“IAR for STM8下載”，也可以在IAR 官網下載。
資料包我已經下載OK了，有需要的直接找無際單片機編程獲取:
我們雙擊“EWSTM8-3101-Autorun”直接安裝即可。

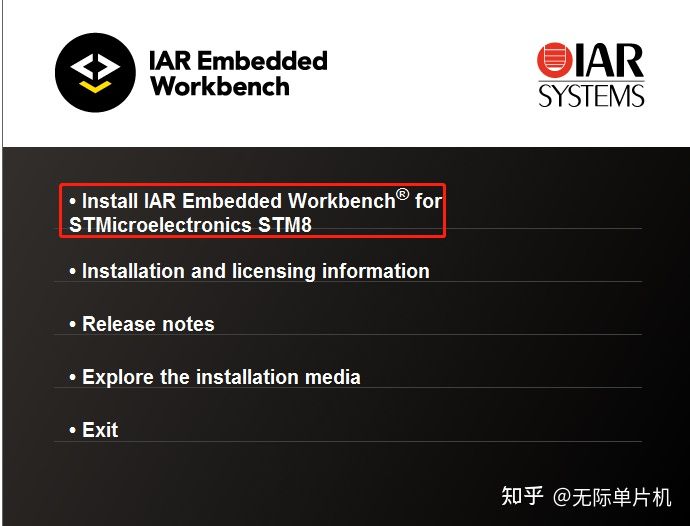

選擇“Install IAR Embedded Workbench for STMIicroelectronics STM8”

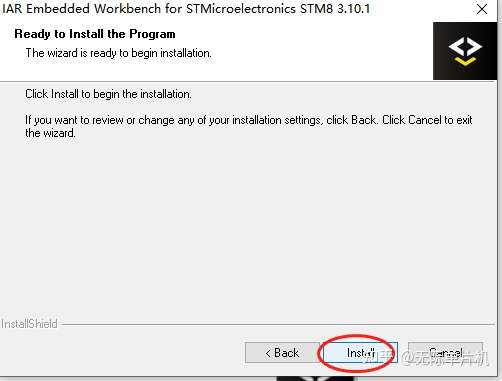

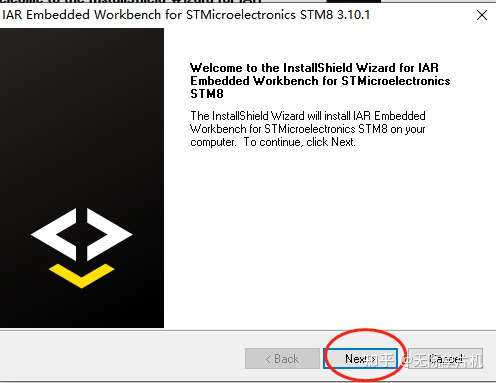

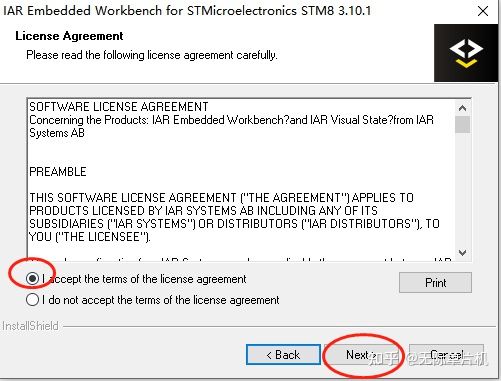

然后一次按照提示選擇“YES”或“NEXT”。

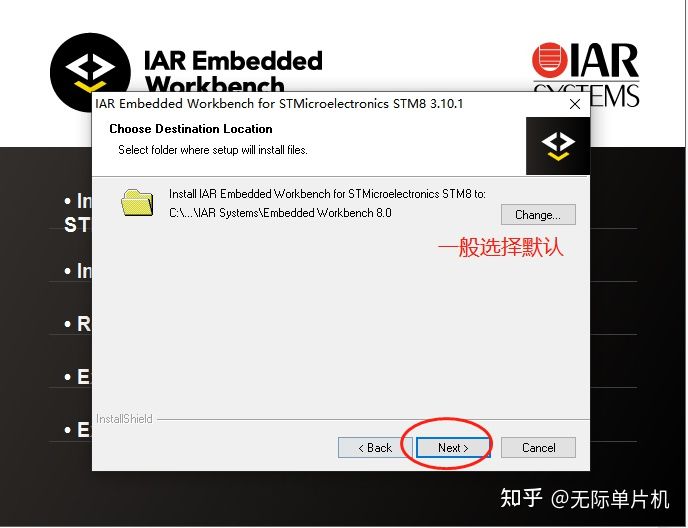

安裝的目錄不建議更改。IAR不是非常耗資源，默認安裝到C盤。

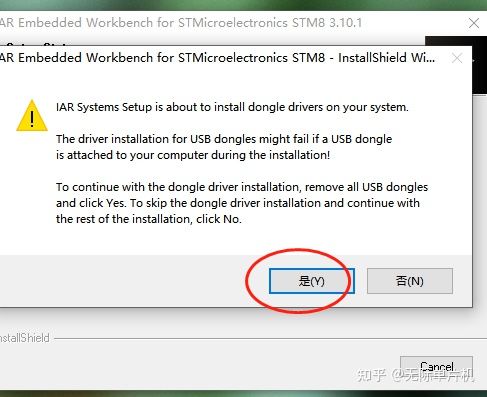

注：安裝過程中提示是否需要安裝的提示，全部選擇“是”。
安裝過程中可能會提示幾個，我們直接選擇“是”或“下一步”即可。

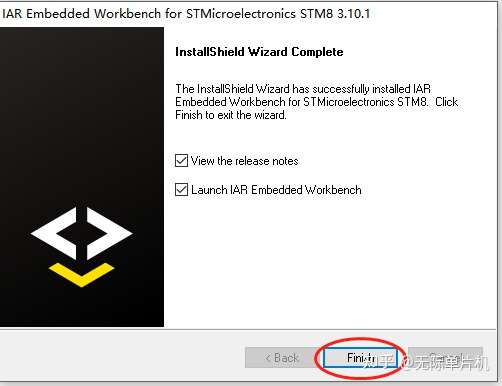

出現以下的界面表示安裝成功。
第二步：IAR軟件破解:
因為IAR軟件不是免費的，如果是用于商業就建議大家自行聯系IAR購買。如果是用來學習，大家可以按照一下的方法來破解。

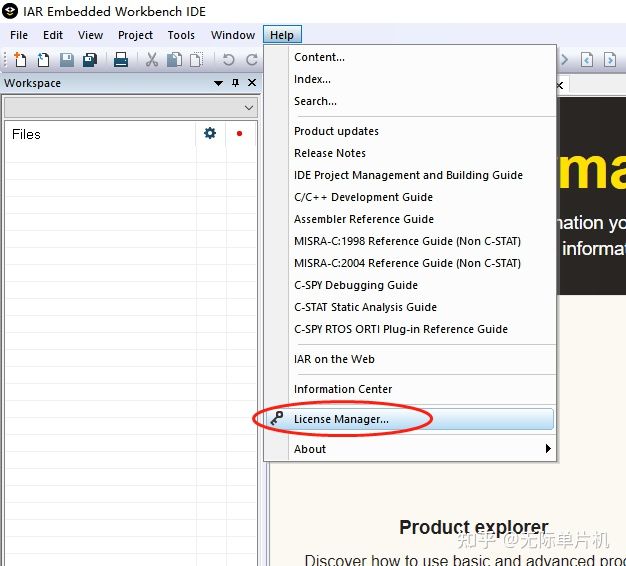

打開安裝好的軟件（沒有創建桌面快捷方式，可以從開始菜單打開軟件）。Help -> License Manager進入許可管理。

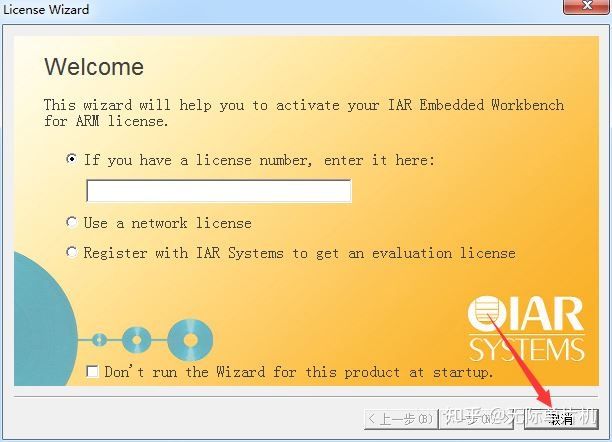

打開許可管理會彈出如下“許可向導”，點擊“取消”,如果沒有不用處理。

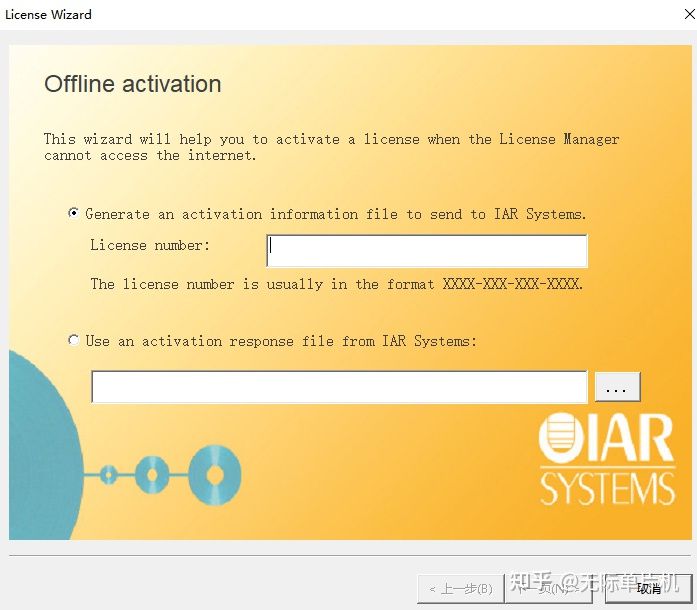

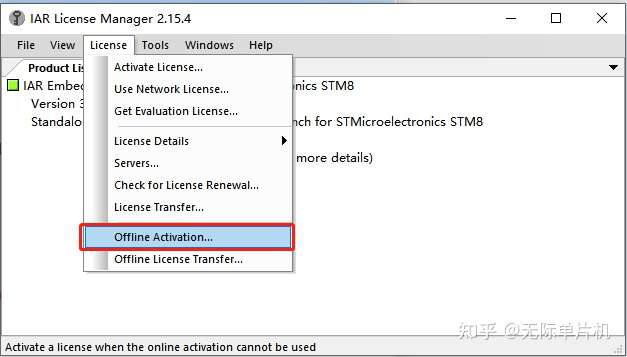

3.使用離線激活方式：License -> Offline Activation進入離線激活界面。

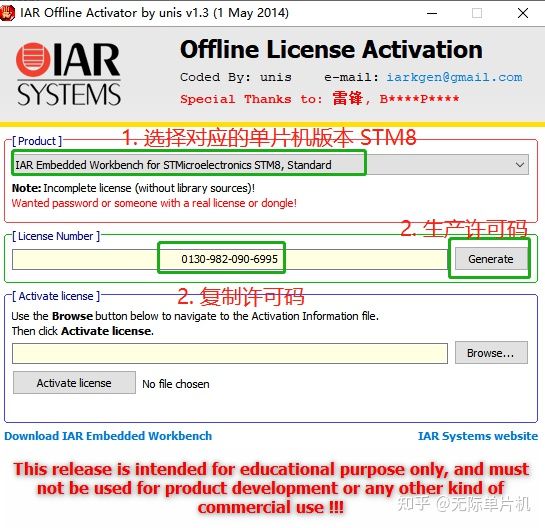

4.打開注冊機：
選擇STM8對應的IAR類型；
點擊Generate，生產許可碼；
復制許可碼

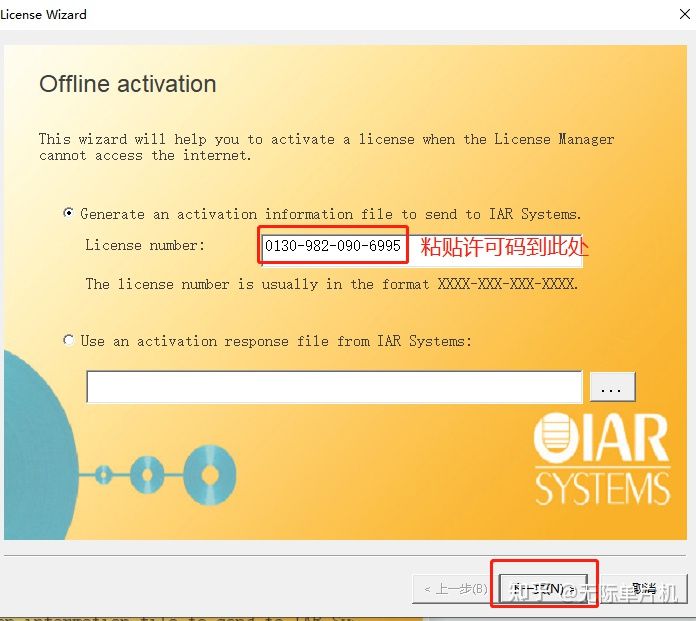

5.回到“離線激活界面”界面，粘貼注冊碼，點擊“下一步”

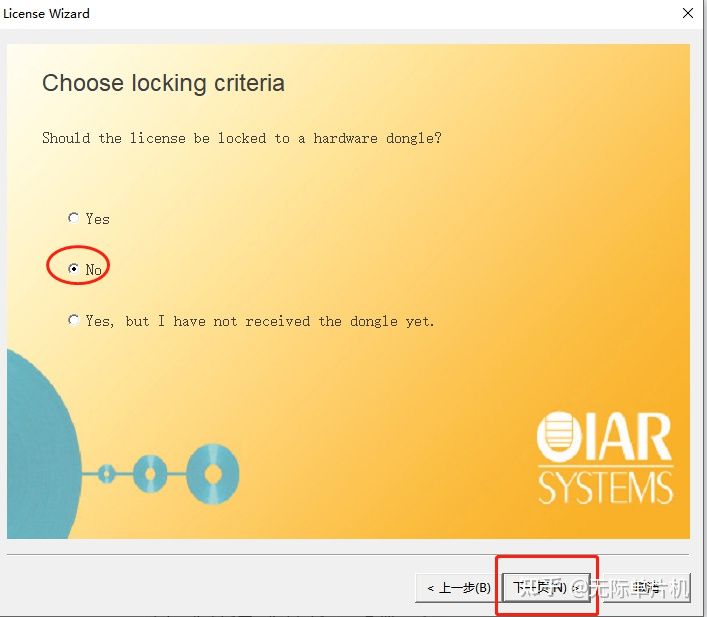

6.選擇“No”，點擊“下一頁”

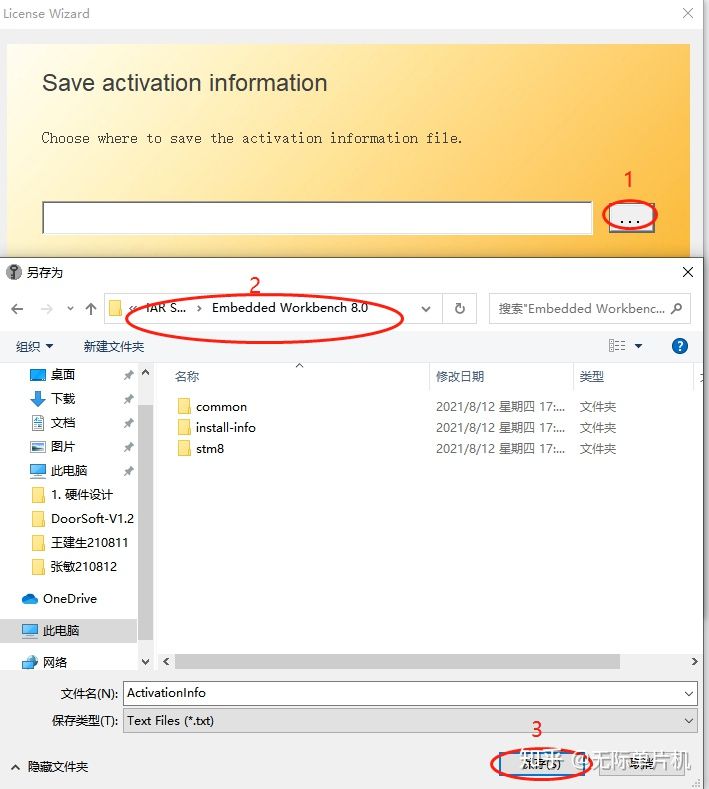

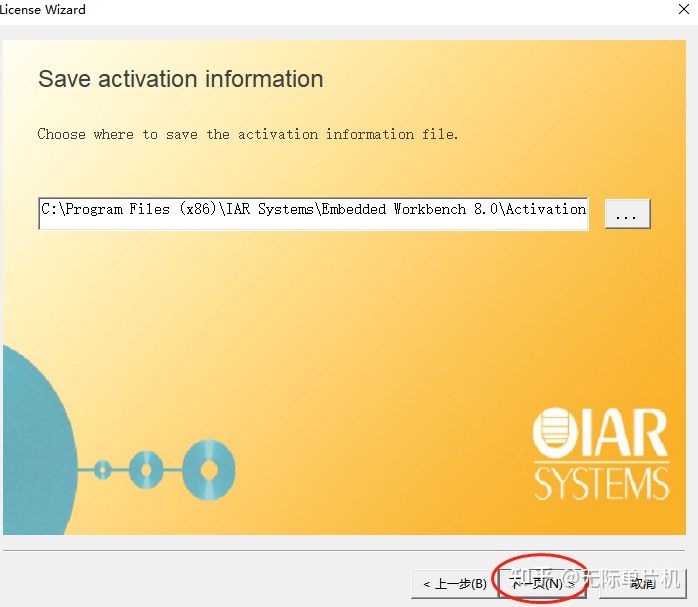

7.保存激活信息“ActivationInfo.txt”在安裝目錄下，點擊“下一步”

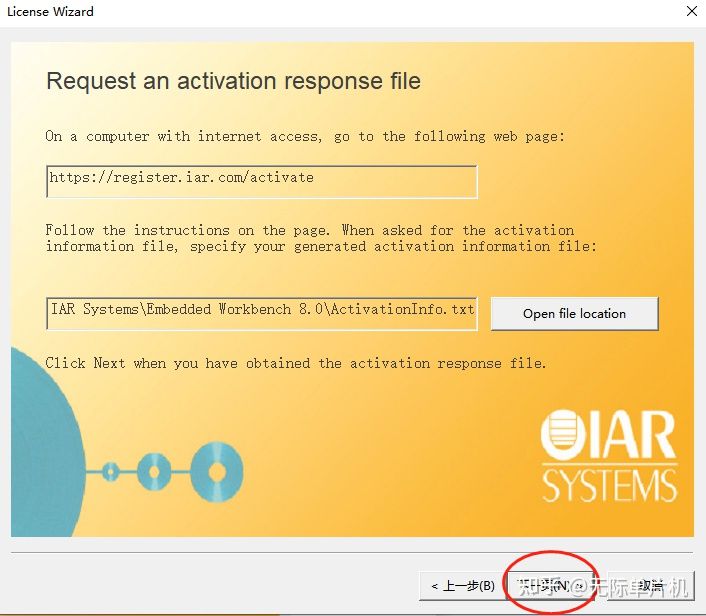

8.點擊“下一步”，到下面的界面等待。

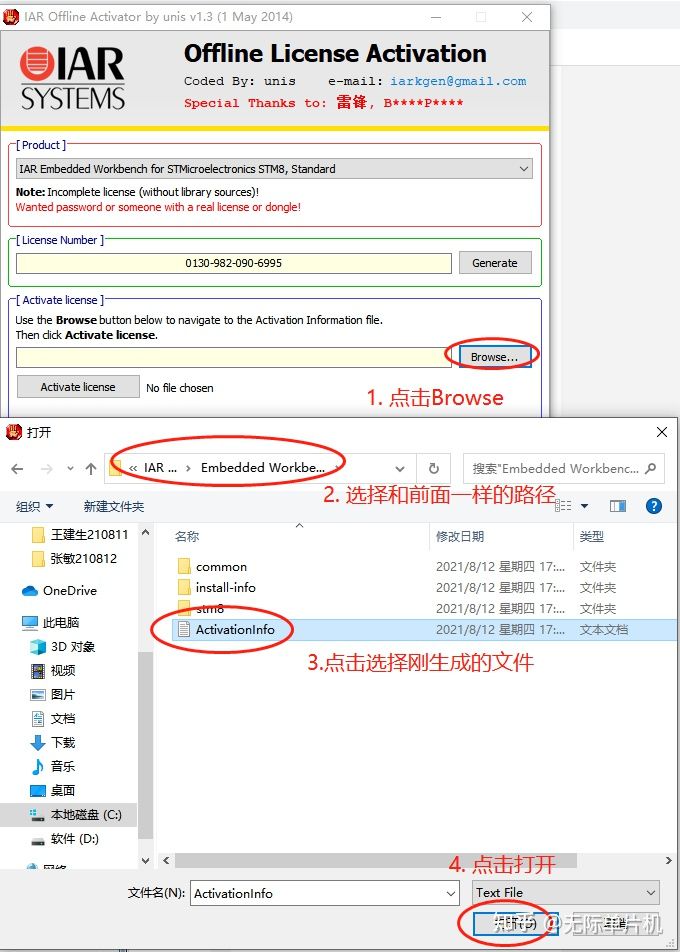

9.切換到前面打開的注冊機：在注冊機上打開ActivationInfo.txt（剛生成的）

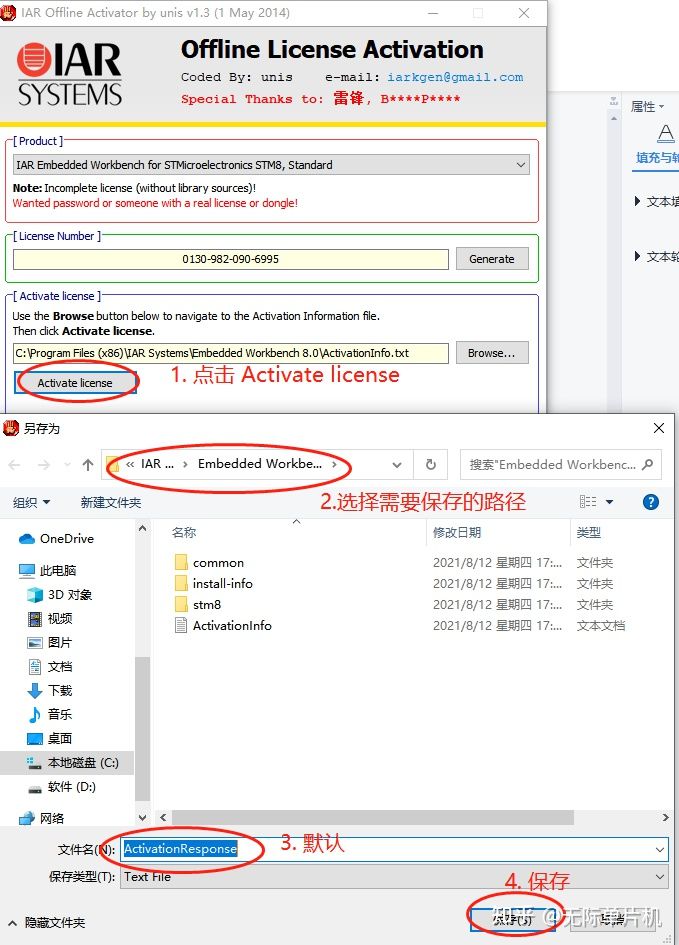

10.生成“ActivationResponse.txt”文件，保存前面的目錄下

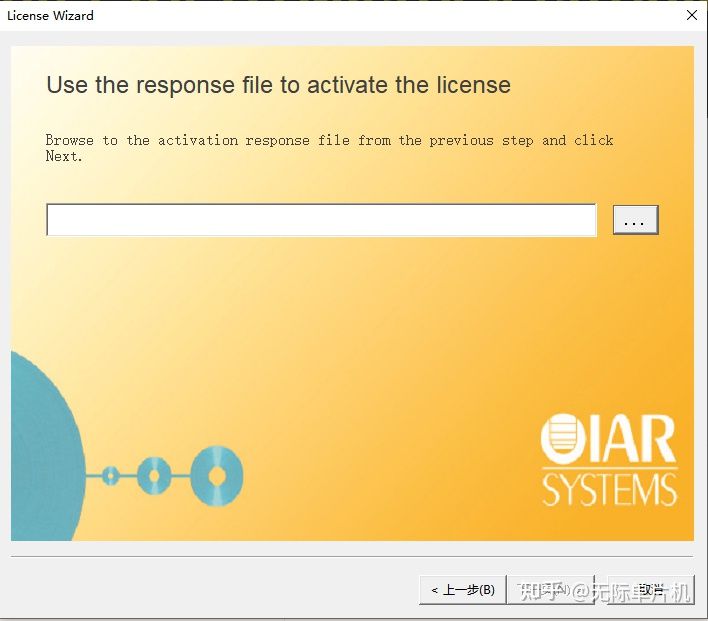

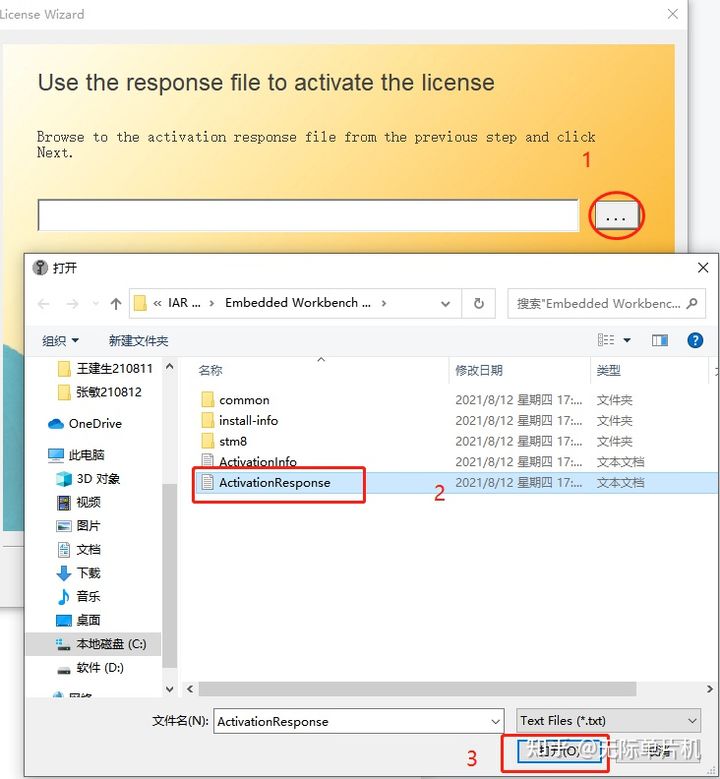

11.回到軟件注冊界面，打開上一步生成的“ActivationResponse.txt”的文件，點擊“下一頁”

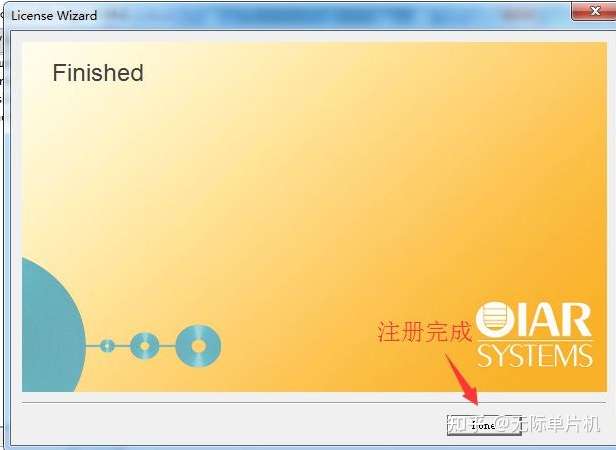

如下圖，IAR注冊成功。
第三步：STVP燒錄軟件安裝
安裝了IAR集成開發環境就就滿足STM8單片機的開發了，包括單片機的仿真和程序下載。 STVP 主要是用來批量生產燒錄的。
我們安裝一下STVP軟件。
下載STVP. 大家可以百度或 到ST官網自行下載，或聯系無際單片機編程獲取
2.解壓STVP 安裝包，雙擊解壓文件直接安裝，安裝建議默認目錄。

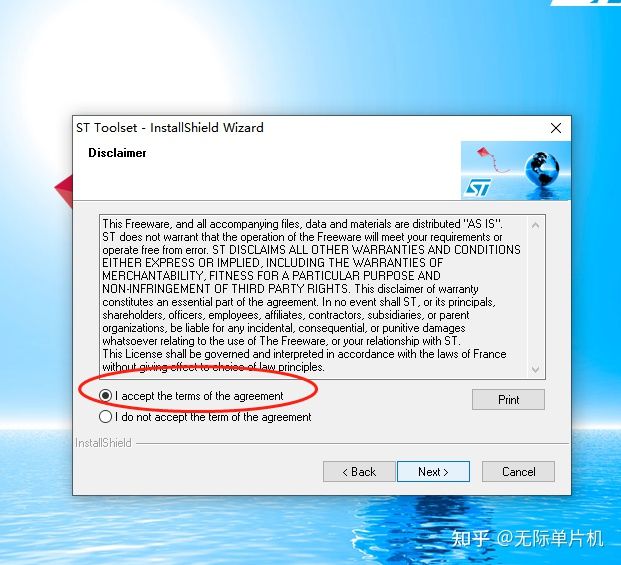

3.安裝過程中，選擇Next 即可，過程就給大家不截圖了。
注意:安裝過程中提示是否需要安裝的，全部選擇“YES”
安裝完成后的圖標如下:
第四步: ST-LINK 驅動安裝，并ST-LINK
ST-LINK的驅動在安裝AVR或 STVP 過程中，會自動安裝，不需要大家再操作。
如上圖所示，如果驅動安裝成功了，ST-Link的指示燈常亮。
關于STM8單片機的開發環境，我們就先介紹到這里了。
