由于DAC的輸出可能會經過電阻分壓、經過加減法器運算之類的,所以很多時候在它的后級會加上電壓跟隨器,以增加輸入阻抗、減小輸出阻抗;使用ADC時,也同樣經常會使用它來處理信號。
在使用LM358搭建電壓跟隨器時,我遇到過輸入電壓接近零點而輸出電壓保持在0.6V以上的情況,從網上了解到這并不是個別現象,而是經常出現,有人給出的解決方法是使用正負電源供電,或者加下拉電阻。但是LM358的技術手冊描述,它的輸出電壓擺幅在0V附近時并沒有問題(技術手冊上提供的最低輸出電壓典型值為5mV),同樣有人做過實驗,確實表現非常好。那這個0.6V到底從哪里來呢?難道買到的LM358是假貨嗎?
為了找出問題所在,首先根據下面的原理圖,使用實驗板搭建出電路:
第一步:電位器的輸出從0V~+5V,無論抽頭是懸空還是接到5pin,IC5A的1pin輸出電壓擺幅為0V~+3.8V,這說明第一個電壓跟隨器工作正常;
第二步:1pin的輸出為0V~+3.8V時,無論它是懸空還是接到ADC引腳,IC5B的7pin輸出電壓擺幅為0V~+3.8V,這說明第二個跟隨器也工作正常,前一個電壓跟隨器接到后一個電壓跟隨器是沒有問題的。
第三步:此時把一個10K的電阻接入ADC引腳做上拉,IC5B的7pin輸出電壓擺幅為0.7V~+3.8V;當更換這個上拉電阻為1K時,IC5B的7pin輸出電壓擺幅為+1V~+3.8V;當更換這個上拉電阻為50K時,IC5B的7pin輸出電壓擺幅為+0.6V~+3.8V;當更換這個電阻慢慢接近于0歐姆時,IC5B的7pin輸出電壓慢慢接近VCC。
為了進一步驗證上拉電阻的影響,將這個運放的輸出接到STM32F103RBT6的ADC引腳上,此時發現,當ADC的引腳設置為GPIO_Mode_AIN時,運放的輸出擺幅正常;而當ADC的引腳設置為GPIO_Mode_IPU時,出現了上面的輸出擺幅+0.6V~+3.8V的情況。通過查詢STM32F103RBT6的技術手冊知道,當IO口設置為上拉時,會使能內部的弱上拉電阻,大約40K歐姆。這一現象剛好符合上面的分析。
再進一步驗證,將運放的輸出從ADC斷開,直接加上50K的上拉電阻,會發現它的輸出擺幅有同樣的變化。
由此可見,LM358運放的輸出對上拉電阻敏感,但這是為什么呢?難道運放輸出不應該是不受負載電阻影響嗎?為什么加上拉電阻之后輸出會出現錯誤,而加上下拉電阻又完全沒有問題呢?為了搞清楚這個,有必要把俺這本塵封已久的《模擬電子技術基礎》拿出來了!

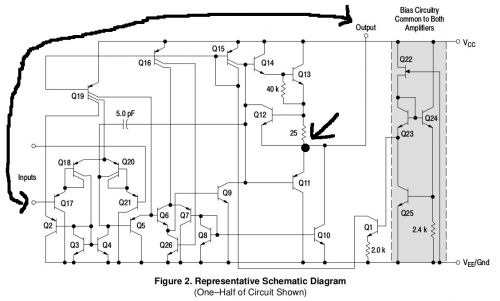

這是LM358的芯片內部原理圖,來自ON Semiconductor公司的LM358技術手冊,它和《模擬電子技術基礎》書中F324的原理圖非常類似:
首先,最右側的灰色部分是一個恒流源,用于給整個電路提供恒流偏置,Q19、Q16、Q15因為集電區面積的不同而構成了不同比例的電流源,Q8和Q10構成了鏡像電流源,給末級提供靜態電流;
其次,最左側是一個雙端輸入單端輸出的共集共射差分放大電路,Q3和Q4是有源負載,將Q18的集電極電流變化轉換成輸出電流,接到Q5;
然后,中間是一個共集共射放大電路,具備很強的放大能力;
最后,靠右部分是射極輸出電路,25歐姆的電阻和Q12一起構成了正向電流保護,正常工作時Q12截止,Q10上有50uA的偏置電流,而Q11處于截止狀態,Uo=U9c-U14be-U13be-Ur;正常情況下,Q11應該處于截止狀態,因為Q9的集電極電位比Q11的發射極電位要高;當上拉電阻接入時,(由于Q9集電極電位接近零點,Q11發射極被拉高,所以Q11被打開,Uo為Q11的EB電壓,約為0.7V左右,而0.7V反饋接入正向輸入引腳,又使得Q9的集電極電平保持零點,當輸入電壓大于0.7V時,Q9的集電極電平會接近VCC,并且在負反饋的作用下重新達到平衡,???)破壞了射極輸出電路的負反饋,因此零點附近的信號被鉗位到0.7V左右。
要驗證這一點,將LM358的深度負反饋去掉,而直接使用開環放大。發現當沒有上拉電阻時,U+=VCC,U-=1.5V,則Uo=+3.8V;而U+=0V,U-=1.5V,則Uo=0V;當使用了上拉電阻,U+=VCC,U-=1.5V,則Uo=+3.8V;而U+=0V,U-=1.5V,則Uo=0.7V。更換不同阻值的上拉電阻,現象幾乎一樣。
so,結論:LM358的輸出擺幅符合技術手冊的描述,在接近零點的范圍內依然表現良好;而在它的輸出端使用上拉電阻會影響它的工作。
