說明：本系列文章將主要以ARMv7和ARMv8架構為例，介紹ARM匯編語言的一些基礎知識。關于ARM匯編語言的學習，這里我要推薦一本書和一個網站，其中書是由宋巖翻譯的《Cortex-M3權威指南》，其文筆風趣幽默，引人入勝，網站則是azeria-labs。當然，ARM官方的Architecture Reference Manual更是重要的參考。

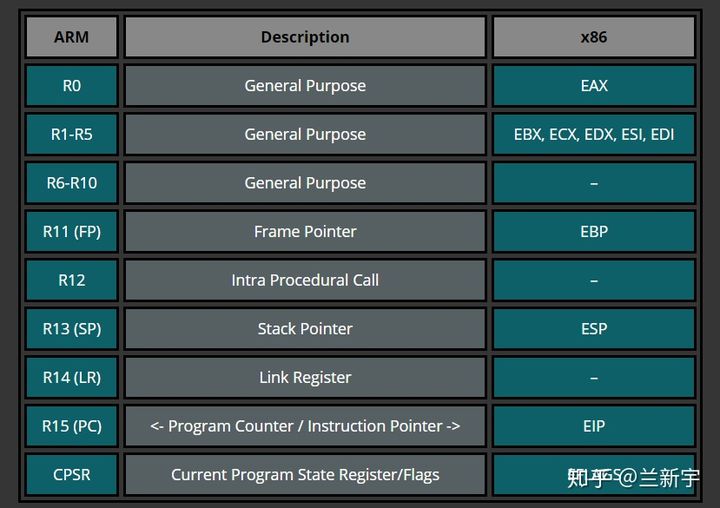

說起與系統結構相關的匯編語言，自然要先介紹該體系結構的寄存器組成。ARMv7相較于同為32位的x86，寄存器的數量要多一些，名稱和配置也不盡相同，但兩者還是有一個基本的對照關系：

ARMv7-A在設計之初，就有和之前系列的處理器(比如以ARM9系列為代表的ARMv5)兼容的七種處理器模式，后來在向ARMv8過渡的過程中，又增加了"MON"和"HYP"。

為了減少模式切換時的寄存器保存和恢復，同名寄存器在多種模式下各有一份，稱為bank register。某些模式會有自己專有的寄存器，比如FIQ就比IRQ多一些寄存器（R8到R12），這樣FIQ在進入和退出中斷的時候，所需要做的寄存器保存和恢復就可以減少，這也是它比IRQ更"Fast"的原因。

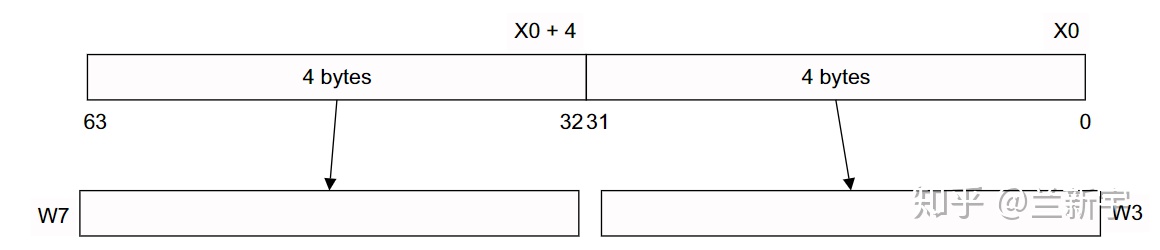

自從ARMv8出現以后，ARM的寄存器就全面進入了64位時代，通用寄存器的數量從13個(R0-R12)變成了30個(X0-X29) ，其名稱中的"R"也被"X"所取代了，但為了保持和32位系統的兼容性，每個ARMv8/ARM64通用寄存器都可被當做2個32位寄存器來使用，這樣的32位寄存器用"Wn"來表示。

ARMv8支持兩種執行狀態(execution state)，分別是AArch64和AArch32，在AArch64狀態下執行的是A64指令集，在AArch32狀態下執行的是與ARMv7前向兼容的A32/T32指令集。

A64指令集看起來和前代的指令集差別不大，但其具有更高的編碼效率，別看它叫A64就以為它的指令長度是64位的，依然是32位，也就是4個字節。通常一條指令不會占據太多字節，而為了方便流水線的操作，ARM中指令的字節數通常是保持一致的(最多就是T32/Thumb-2這種2字節和4字節混合的指令)，都設計成8個字節話的確挺浪費代碼空間。

ARMv8中的A32/T32指令集也不是和ARMv7中A32/T32一模一樣的，它做了一些改進和增強，如果你使用了這些強化的特性，當然可以獲得更好的性能，但是就不能和ARMv7完全兼容了。如果你希望同樣的一套匯編代碼在ARMv7和ARMv8中都能直接運行，就不能使用這部分額外的特性。

ARM雖說是RISC架構的，但RISC和CISC并不是涇渭分明的，雙方都在互相學習，取長補短。現在ARM支持的指令也是越來越多，本系列文章將僅介紹其中的一部分指令。

【數據傳送指令】

基礎的LDR/STR

在x86架構中，不管是寄存器之間，還是寄存器和內存之間，都可以使用MOV指令，并且直接操作內存單元上的數據是被允許的。

在ARM架構中，寄存器間傳送數據的指令依然是MOV，比如"MOV Ra Rb" 就是把Rb里存放的數據傳送給Ra，但內存單元上的數據不允許被直接操作，而是必須先放到寄存器中，為此就有了把內存的內容傳送到寄存器的指令LDR(Load)，以及把寄存器的內容傳送回內存的指令STR(Store)。

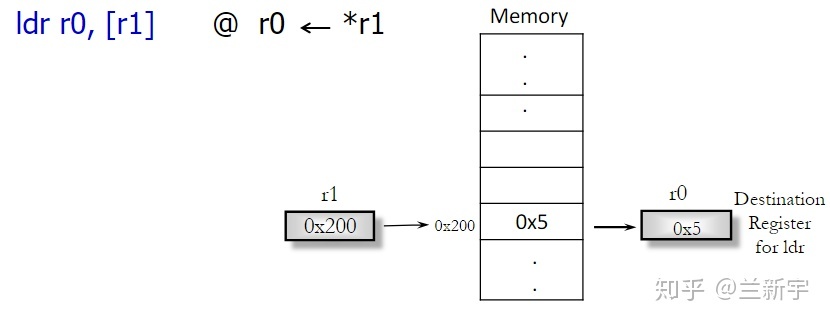

傳送的時候，內存單元的地址存放在一個寄存器中(比如R1)，用[R1]表示，"[]"在這里就對應C語言里的"*"，表示取地址里的內容。假設R1里存放的是0x200，內存中地址0x200處的內容是0x5，那么"ldr r0, [r1]"就是將0x5放入r0中。

通用寄存器的數量一共就那么多，直接用寄存器的值來獲取內存地址的數量實在太有限了，更多的時候，是通過寄存器的值(基址)加上一個偏移/索引(offset/index)來指向內存對應的單元，索引的大小可以由立即數提供，也可以由寄存器存儲的值提供：

STR  R0,[R1, #12]  // R0 --> [R1+12]

LDR  R4,[R5, R6]  // R4 <-- [R5+R6]

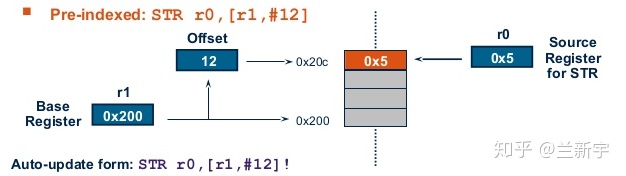

如果索引對基址的更改發生在數據傳輸之前，則稱為"預索引"(pre-index)，傳輸前后寄存器R1的值都不會改變。

如果索引對基址的更改發生在數據傳輸之后(注意下圖"[]"位置的改變)，則稱為"后索引"(post-index)，傳輸后寄存器R1的內容將變為加上其原來的值加上索引后的值。"后索引"其實算是一種二合一的指令，比如"str r0, [r1], #12"就等同于"str r0, [r1]"加上"r1 = r1+12"。

好像缺了點什么，沒有既更改R1的值為R1+12，同時把*(R1+12)的值送入R0的？不急，這將在本文的后半段給出答案。

LDR和STR后面可以接一些后綴，比如"B", "H"和"W"分別表示從給定的內存地址取1個字節，2個字節和4個字節。

如果一次傳送的不是8個字節，那么64位的寄存器是填不滿的，為了保持負數的數值不變，這剩余的字節可能就需要進行符號位擴展(Signed)，由后綴"S"表示，其配合"W"使用表示只進行低32位空余字節的擴展，配合"X"則表示進行整個64位的符號位擴展：

LDM/STM與三個問題

一個字節一個字節的傳送那是“螞蟻搬家”，如果要復制大批量的數據，效率實在不高，為此ARMv7還提供了用于批量傳輸的LDM和STM指令，"M"在這里代表Multiple。STM是把多個寄存器的值傳送到內存相鄰的位置，LDM反之。多個寄存器在ARM匯編語言中用"{}"圈起來，表示待傳送的寄存器列表。

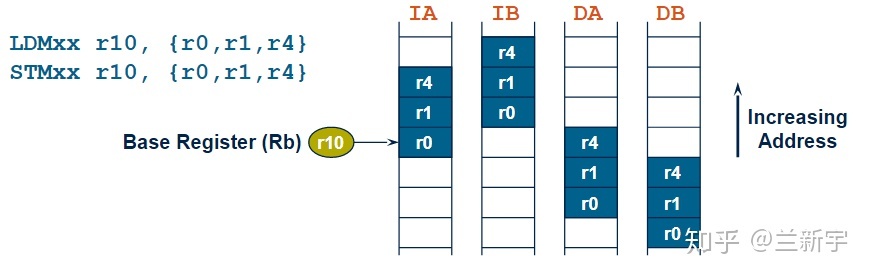

比如"STM R0, {R4,R5}" 就表示將R4的值傳送到R0指向的內存單元，R5的值傳送到下一個內存單元。批量傳輸其實是存在一個方向問題的，為了區分下一個內存單元是在上一個單元的后面還是前面(地址更大還是更小)，需要加上后綴"I"和"D"來分別表示"Increase"和"Decrease"。

還有一個問題，要將R5的值傳送到下一個內存單元，需要首先獲得這“下一個”內存單元的地址，這就涉及到地址的增減。假設R0的值是0，如果先增加"0"這個值(在32位系統中，一次增加的值是4)，再傳送R4，那么就是[0x4]=R4, [0x8]=R5；如果是傳送完R4后再增加"0"這個值，那么就是[0x0]=R4, [0x4]=R5。所以還需要加上后綴"A"和"B"來分別表示"After"(傳送后增加)和"Before"(傳送前增加)。

因此，LDM/STM家族一共有"IA", "IB", "DA"和"DB"四個變種(variant)，"LDM"和"STM"什么后綴都不接也可以直接使用，但它其實包含一個隱式規則，即默認為"IA"，也就是說"LDM"和"STM"其實分別等同于"LDMIA"和"STMIA"。

在函數調用中，進入子函數的時候要用"PUSH"指令，把存儲在CPU寄存器中的局部變量/上下文保存到內存的棧中，退出子函數的時候要用"POP"指令，將棧中保存的內容恢復到對應的寄存器中，因為棧通常是自頂向下生長的，所以"PUSH"和"POP"其實可以分別用"STMDB"和"LDMIA"來替代。

STR  R0,[R1, #12]  // R0 --> [R1+12]

LDR  R4,[R5, R6]  // R4 <-- [R5+R6]

這里出現了一個"!"符號，那就是我們要解決的第三個問題：在增加/減少"SP"表示的這個數值(比如前面假設的"0")的時候，"SP"本身存儲的內容是否跟著一起變化？加上"!"就表示在傳送過程中"SP"會自增/自減，傳送完成后"SP"的值已經不再是傳送前的那個值了，不加"!"就是在傳送前后保持"SP"的內容不變。"SP"作為stack pointer，在入棧和出棧的時候自然是要移動的，所以這里用了"!"。

"!"是表示寄存器自增/自減的，所以它并不局限于配合LDM/STM使用，如果它用在STR指令中，比如"str r0, [r1, #12]!"，就相當于"str r0 [r1, #12]"加上"r1 = r1+12"，這也解決了本文前半段介紹LDR/STR指令時留下的那個問題。

新一代的LDP/STP

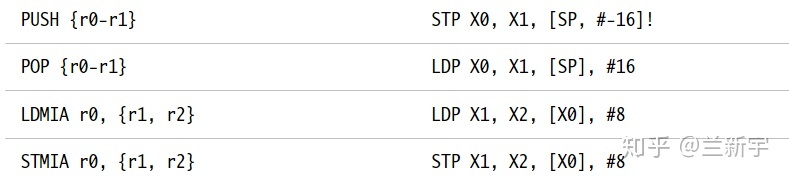

在ARMv8中，LDM/STM被新一代的指令LDP(Load Pair)和STP(Store Pair)所取代了，LDM/STM對寄存器列表里包含的寄存器數量并沒有什么限制，而LDP/STP要求和內存之間傳送數據的寄存器不超過2個。因為"PUSH"和"POP"完全可以用LDM/STM表示，所以他倆也被一并干掉了。兩代指令的對應關系大概是這樣的：

小結一下，本文主要介紹了ARMv7和ARMv8的數據傳送指令，并在其中穿插了ARM匯編語言中"[]", "{}", "!"符號的含義和用法。下文將介紹移位、序轉和位操作等數據處理指令。
