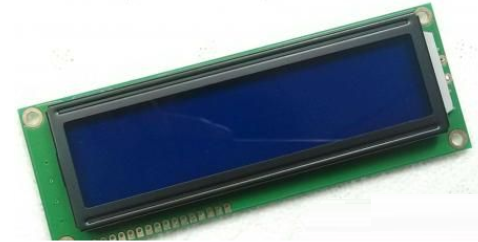

1、1602液晶讀寫時序
（1）、讀狀態(tài)
RS=L，R/W=H，E=H。（判斷忙完畢后釋放總線）
（2）、讀數據
RS=H，R/W=H，E=H。
（3）、寫指令
RS=L，R/W=L，D0~D7=指令碼，E=高脈沖
（4）、寫數據
RS=H，R/W=L，D0~D7=數據，E=高脈沖
2、液晶顯示驅動文件
#include
#define LCD1602_DB P0
sbit LCD1602_RS = P1 ^ 0;
sbit LCD1602_RW = P1 ^ 1;
sbit LCD1602_E = P1 ^ 5;
/* 等待液晶準備好 */
void LcdWaitReady（）
{
unsigned char sta;
LCD1602_DB = 0xFF;
LCD1602_RS = 0;
LCD1602_RW = 1;
do
{
LCD1602_E = 1;
sta = LCD1602_DB; //讀取狀態(tài)字
LCD1602_E = 0;
}
while （sta & 0x80）; //bit7等于1表示液晶正忙，重復檢測直到其等于0為止
}
/* 向LCD1602液晶寫入一字節(jié)命令，cmd-待寫入命令值 */
void LcdWriteCmd（unsigned char cmd）
{
LcdWaitReady（）;
LCD1602_RS = 0;
LCD1602_RW = 0;
LCD1602_DB = cmd;
LCD1602_E = 1;
LCD1602_E = 0;
}
/* 向LCD1602液晶寫入一字節(jié)數據，dat-待寫入數據值 */
void LcdWriteDat（unsigned char dat）
{
LcdWaitReady（）;
LCD1602_RS = 1;
LCD1602_RW = 0;
LCD1602_DB = dat;
LCD1602_E = 1;
LCD1602_E = 0;
}
/* 設置顯示RAM起始地址，亦即光標位置，（x，y）-對應屏幕上的字符坐標 */
void LcdSetCursor（unsigned char x， unsigned char y）
{
unsigned char addr;
if（y == 0） //由輸入的屏幕坐標計算顯示RAM的地址
{
addr = 0x00 + x; //第一行字符地址從0x00起始
}
else
{
addr = 0x40 + x; //第二行字符地址從0x40起始
}
LcdWriteCmd（addr | 0x80）; //設置RAM地址
}
/* 在液晶上顯示字符串，（x，y）-對應屏幕上的起始坐標，str-字符串指針 */
void LcdShowStr（unsigned char x， unsigned char y， unsigned char *str）
{
LcdSetCursor（x， y）; //設置起始地址
