STM8 中斷屏蔽和處理流程
中斷屏蔽是通過CC寄存器的位I1和位I0以及設置每個中斷向量(表13)的軟件優先級的ITC_SPRx來管理的。處理流程如圖17所示：

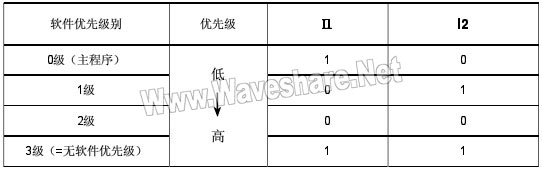

(表13：軟件優先級)

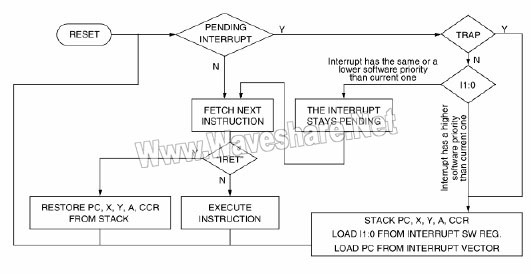

(圖17：中斷處理流程圖)
當一個中斷請求必須被響應時：
1.在當前正在執行指令結束之后，正常的操作被懸起；
2.PC,X,Y,A和CC寄存器被自動壓棧；
3.根據ITC_SPRx寄存器中的值對應的中斷服務向量，CC寄存器中的位I1和I0被相應設置；
4.通過中斷向量載入中斷服務子程序的入口地址，接著對中斷服務子程序的第一條指令取址(參考表16中斷映射表來了解向量地址的更詳細情況)。
中斷服務子程序必須以IRET指令結束，該指令會把堆棧中的保存的寄存器內容出棧，同時由于運行IRET指令，位I1和位I0被重新恢復，程序也恢復運行。
處理等待（排隊）的中斷
同一時間可以有幾個中斷排隊等待處理。中斷響應是根據如下兩步來決定的：
1. 最高軟件優先級的中斷被響應；
2. 如果幾個排隊的中斷具有相同的軟件優先級，那么最高硬件優先級的中斷先響應。
當中斷請求沒有立即得到響應時，該中斷請求被鎖存；當其軟件優先級及硬件優先級均為的時候，該中斷被處理。
注意:
與軟件優先級不同，每個中斷的硬件優先級是唯一且互不相同的，這樣就可保證一個時刻只有一個中斷被唯一確定地處理。
RESET,TLI和TRAP這個幾個中斷被認為是擁有最高的軟件優先級來處理。
一個TLI中斷可中斷除TRAP及RESET之外的3級中斷。見圖18了解更加詳細的排隊等待處理的中斷服務過程。

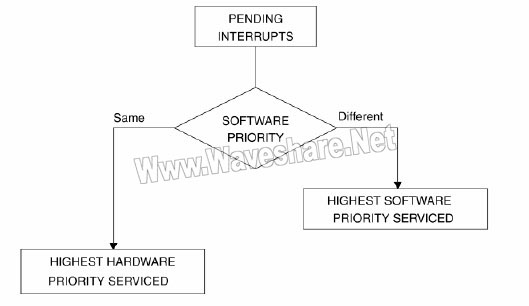

(圖18：優先級處理過程 )
中斷源
STM8中斷控制器處理2種類型的中斷源：
不可屏蔽的中斷：RESET，TLI和TRAP
可屏蔽中斷：外部中斷或者內嵌的外設中斷
STM8不可屏蔽中斷源
不可屏蔽中斷不會考慮CC寄存器的I1和I0的狀態(參見圖17)。僅僅當TRAP中斷發生時候將PC,X,Y,A和CC寄存器的內容壓棧。相應的向量載入到PC寄存器中同時置位I1和I0位禁止中斷(3級優先級)。TRAP(不可屏蔽的軟件中斷)
當執行TRAP指令時就響應軟件中斷。它響應過程如圖17所示的流程圖。
TRAP中斷不能使處理器從停機(Halt)模式下退出。RESET復位
復位中斷是STM8的軟件和硬件中斷的最高優先級，這也就是說在復位程序的開始所有的中斷被禁止。必須通過RIM指令來使能它們(見表15)。
復位中斷可以使處理器從停機(Halt)模式退出。
更詳細的復位中斷管理見復位章節。TLI最高等級的硬件中斷
當在特定的I/O邊沿檢測到在相應的TLI輸入時將產生硬件中斷。
注意：在TLI中斷服務子程序中禁止使用TRAP指令。
STM8可屏蔽的中斷源
對于可屏蔽中斷，如果相應的中斷被使能，而且如果在ITC_SPRx寄存器的中斷優先級比當前正在執行的中斷(根據CC寄存器的I1和I0位)的優先級高的話那么就可以被響應。如果上面2個條件中的任何一個不滿足那么該中斷會被鎖存并保持在等待狀態。
外部中斷
外部中斷可以用來把MCU從停機(Halt)模式喚醒。外部中斷觸發方式的選擇可以通過軟件寫控制外部中斷控制寄存器(EXTI_CRx)來實現。
當多個連接到同一個中斷向量的外部引腳中斷被同時選定時候，那么他們是'邏輯或'的關系。
當外部的電平觸發中斷被鎖存后，如果該給定的電平一直保持到中斷子程序結束，那么該電平信號將再次觸發中斷，除非在中斷子程序中禁用該中斷。外設中斷
大部分的外設中斷會導致MCU從停機(Halt)模式下喚醒。
當對應外設狀態寄存器的中斷標志位被置位，同時相應的外設控制寄存器的使能位被置位時將產生一個外設中斷。
清除一個STM8外設中斷的標準順序是在對狀態寄存器的訪問后再對相關寄存器進行讀或者寫操作。
當一個清除過程被執行之后相應的懸起中斷(一個將被執行的中斷)會丟失。
