復位AVR

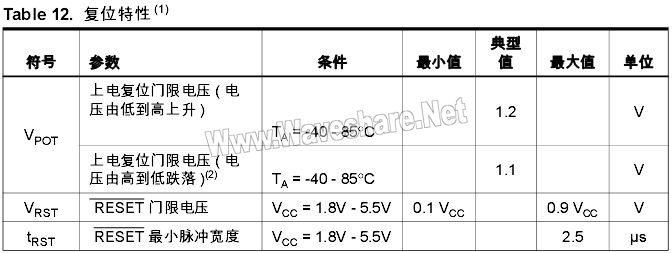

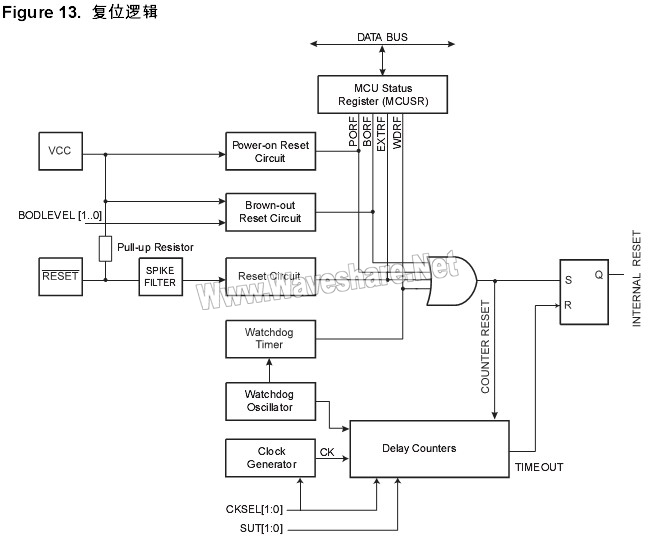

ATtiny13復位時所有的I/O 寄存器都被設置為初始值,程序從復位向量處開始執行。復位向量處的指令必須是絕對跳轉JMP 指令,以使程序跳轉到復位處理例程。如果程序永遠不利用中斷功能,中斷向量可以由一般的程序代碼所覆蓋。這個處理方法同樣適用于當復位向量位于應用程序區,中斷向量位于Boot 區 — 或者反過來 — 的時候。Figure 13 為復位邏輯的電路圖。Table 15 則定義了復位電路的電氣參數。
復位源有效時I/O 端口立即復位為初始值。此時不要求任何時鐘處于正常運行狀態。
所有的復位信號消失之后,芯片內部的一個延遲計數器被激活,將內部復位的時間延長。這種處理方式使得在MCU 正常工作之前有一定的時間讓電源達到穩定的電平。延遲計數器的溢出時間通過熔絲位SUT 與CKSEL 設定。延遲時間的選擇請參見 P20“ 時鐘源” 。
復位源
ATtiny13 有4個復位源:
· 上電復位。電源電壓低于上電復位門限 VPOT 時, MCU 復位。
· 外部復位。引腳 RESET 上的低電平持續時間大于最小脈沖寬度時MCU 復位。
· 看門狗復位。看門狗使能并且看門狗定時器溢出時復位發生。
· 掉電檢測復位。掉電檢測復位功能使能,且電源電壓低于掉電檢測復位門限 VBOT 時MCU 即復位。
Notes:
1. 這些值僅作為參考,實際值待測試。
2. 電壓下降時,只有電壓低于 V 時復位才會發生。
