系統功能

使用STM8的USART進行自發自收（將發送引腳RXD短接到接收引腳TXD），發出數據：0，1，2。。。數據，能接收到自己發出的數據：0，1，2。。。使用LED作出簡單指示！

硬件設計

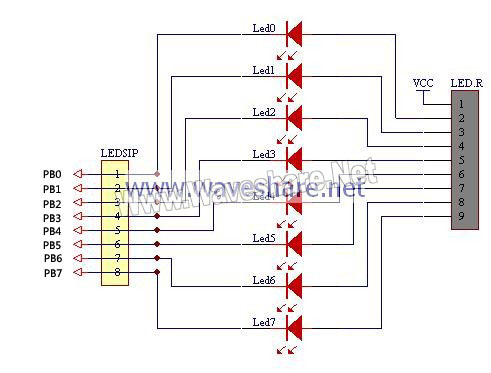

LED控制電路原理圖

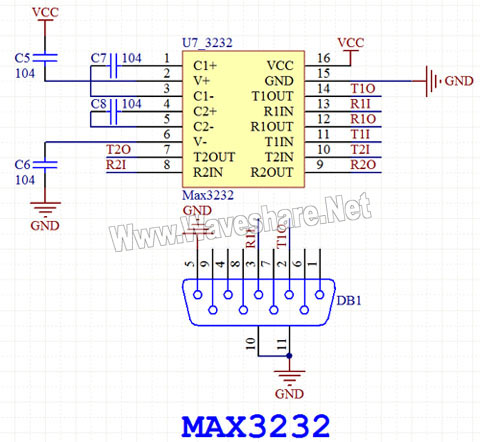

UART電路原理圖

軟件設計

/*********************************************************************

微 雪 電 子 WaveShare http://www.waveShare.net

目標系統: 基于STM8單片機

應用軟件: Cosmic CxSTM8

說 明: 若用于商業用途，請保留此段文字或注明代碼來源

深 圳 市 微 雪 電 子 有 限 公 司 保 留 所 有 的 版 權

*********************************************************************/

/*----------------------------------------------------------------------

實驗內容：

USART自發自收，使用PB口的LED指示接收到的數據，觀察是否與發送的數據一致。

----------------------------------------------------------------------

硬件連接：

將MCU.RXD與MCU.TXD使用短路帽短接，將PB口的LED指示燈使能開關切換到"ON"狀態。

----------------------------------------------------------------------*/

#include

#define LED_DDR  PB_DDR

#define LED_PORT PB_ODR

#define LED_CR1  PB_CR1

#define LED_CR2  PB_CR2

void Init_UART3(void)

{

      UART3_CR1=0x00;

      UART3_CR2=0x00;

      UART3_CR3=0x00;

      // 設置波特率，必須注意以下幾點：

      // (1) 必須先寫B(tài)RR2

      // (2) BRR1存放的是分頻系數的第11位到第4位，

      // (3) BRR2存放的是分頻系數的第15位到第12位，和第3位

      // 到第0位

      // 例如對于波特率位9600時，分頻系數=2000000/9600=208

      // 對應的十六進制數為00D0，BBR1=0D,BBR2=00

      UART3_BRR2=0x00;

      UART3_BRR1=0x0d;

      UART3_CR2=0x2c;//允許接收，發送，開接收中斷

}

void UART3_sendchar(unsigned char c)

{

      while((UART3_SR & 0x80)==0x00);

      UART3_DR=c;

}

@far @interrupt void UART3_Recv_IRQHandler (void)

{

      unsigned char ch;

      ch=UART3_DR;

      LED_PORT=ch;

      return;

}

void main(void)

{

      unsigned char i=0;

      LED_DDR=0XFF;

      LED_CR1=0XFF;

      LED_CR2=0X00;

      Init_UART3();

      _asm("rim");

      while(1)

      {

            UART3_sendchar(i);

             i++;

      };

}

系統調試

短接RXD與TXD能接收到自己發送的數據，斷開短接沒有接收到數據。

系統不斷發送數據：0，1，2。。。若正常接收，將收到0，1，2。。。。

用LED作數據指示，LED往上加，說明系統程序正常執行。
