單片機與外界的信息交互主要有兩大類，輸入信息和輸出信息。

之前的博客介紹了通過單片機控制LED燈和數碼管向外界輸出信息，該教程介紹單片機常用的輸入設備——獨立按鍵和矩陣鍵盤。

一、獨立按鍵

1.1 獨立按鍵的原理

獨立按鍵一共有四個針腳，兩個短針腳之間默認不導通，兩個長針腳之間默認導通。實物圖如圖：

1.2 獨立按鍵的仿真電路

在Proteus中對按鍵進行了簡化，只有兩個接線針腳。按鍵的一端接到單片機的IO口上，另一端與GND連接。當按鍵按下時，單片機的IO口與GND連接，端口電平被拉低。因此通過讀取端口電平即可獲知按鍵狀態。

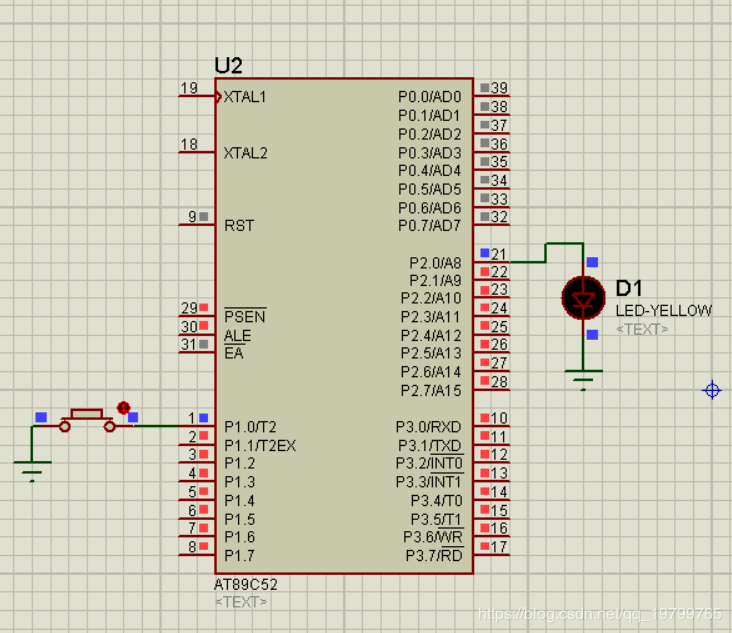

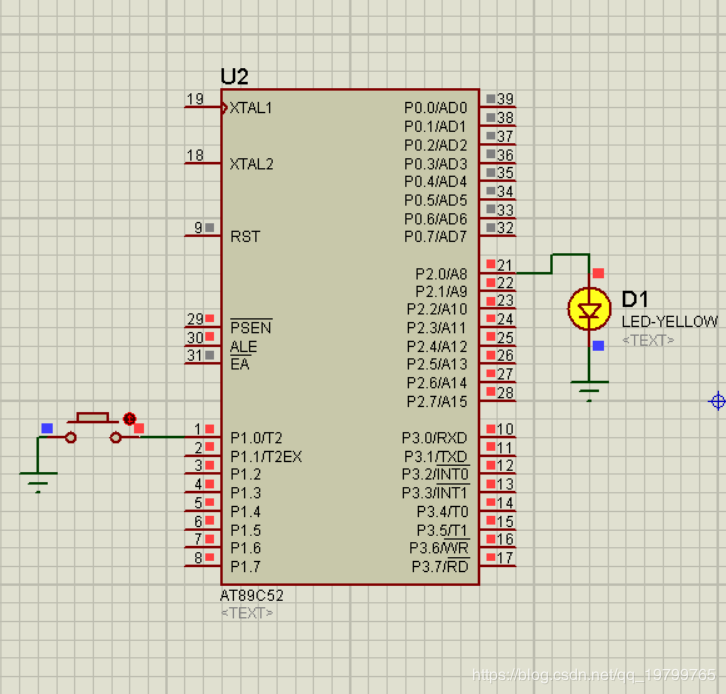

仿真電路如圖：

1.3 按鍵消抖

關于按鍵抖動：

通常的按鍵所用開關為機械彈性開關，當機械觸點斷開、閉合時，由于機械觸點的彈性作用，一個按鍵開關在閉合時不會馬上穩定地接通，在斷開時也不會一下子斷開。即單片機在按鍵被按下的一瞬間檢測到的信號是很多次的忽高忽低的電平信號，如圖：

這種信號是不穩定的。因此，我們需要使用按鍵消抖的算法使單片機獲取到正常穩定的信號。

為了避免在最不穩定的時候采集信號，常用的操作是延時，即當檢測到低電平輸入時，延時若干時間（常用20ms），再次采集信號，如果仍是低電平，則為按鍵被按下。

示例程序如下：

/**************************

* 說明: 按鍵被按下時led燈滅

**************************/

#include

#define uint unsigned int

#define uchar unsigned char

//定義按鍵端口

sbit key = P1^0;

//定義LED燈端口

sbit led = P2^0;

//延時函數聲明

void delay(uint xms);

//程序入口

void main(){

  while(1){

    //第一次判斷

    if(key == 0){

  //延時20ms 消除抖動

  delay(20);

  //第二次判斷

  if(key == 0){

    led = 0;   //燈滅

  }

  else {

    led = 1;   //燈亮

  }

  //等待按鍵被松開

  while(!key);  //當按鍵未松開時，key為0，執行該死循環。

}

  }

}

void delay(uint xms)

{

  uint i,j;

  for(i = 0; i    for(j = 0; j<110; ++j);

}

二、矩陣鍵盤

2.1 矩陣鍵盤原理

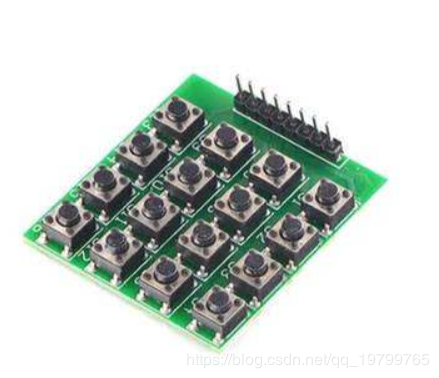

矩陣鍵盤是單片機外部設備中所使用的排布類似于矩陣的鍵盤組。在鍵盤中按鍵數量較多時，為了減少I/O口的占用，通常將按鍵排列成矩陣形式。其實物圖如圖：

2.2 矩陣鍵盤掃描原理

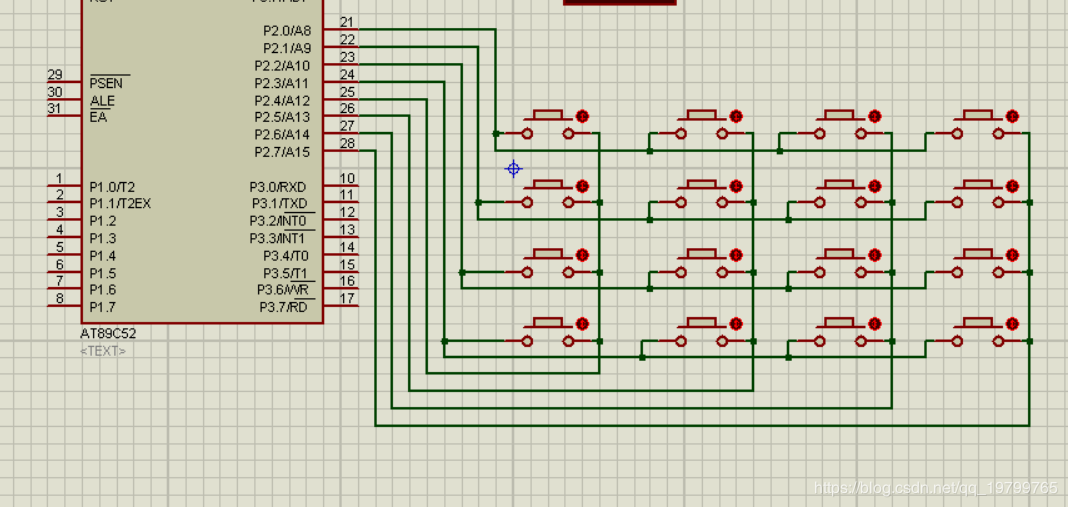

在Proteus上搭建矩陣鍵盤仿真電路如圖：

首先搞清楚電路是怎樣接的：

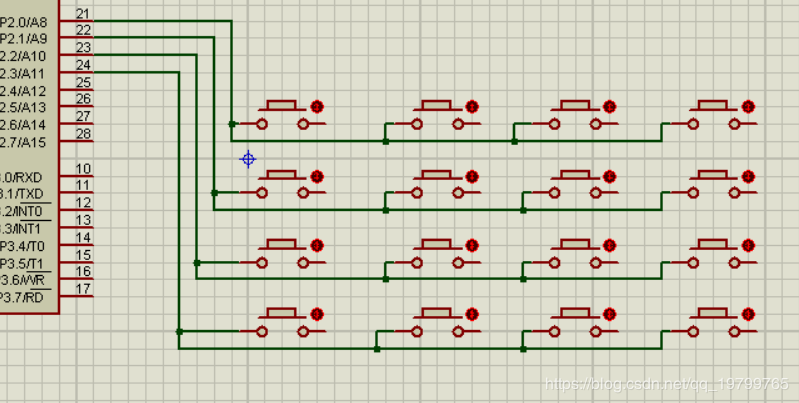

4×4的矩陣鍵盤，對于每一行，左端連在一起，四行按鍵因此引出四組線，接在P2_0 - P2_3上。如圖：

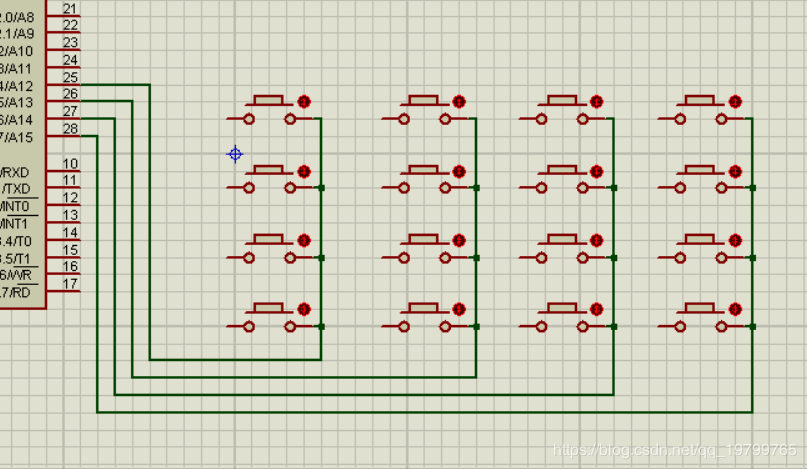

同理，對于每一列，右端連在一起，四列按鍵因此引出四組線，接在P2_4 - P2_7上。如圖：

組合起來就得到了第一張圖片。

因此可以通過讀取按鍵輸入哪一行，哪一列從而確定按鍵的位置。

首先得到被按下的按鍵屬于哪一行：

把P2_0 - P2_3 端口置為高電平，P2_4 - P2_7置為低電平，如果其中一行的某一個按鍵被按下，那么對應的P2_0 - P2_3 端口就會有一個端口被拉低，通過判斷即可確定被按下按鍵屬于哪一行。

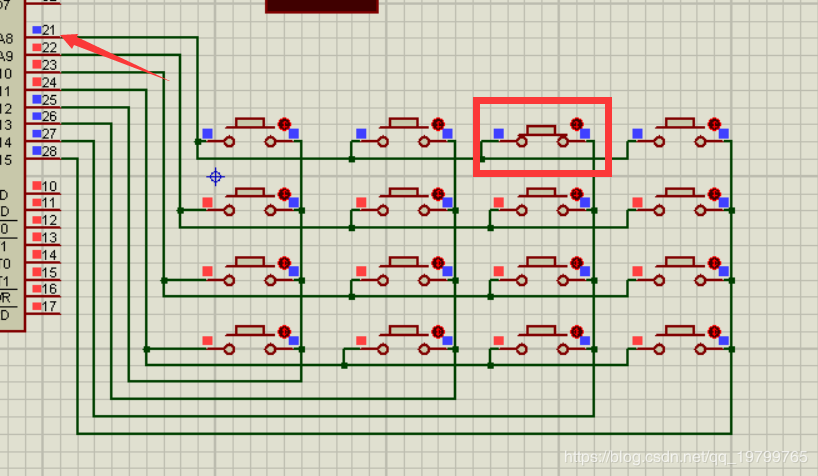

如圖，第一行有按鈕被按下（端口紅色為高電平，藍色為低電平）

代碼段如下：

P2 = 0x0f;       //P2_0 - P2_3 端口置為高電平，P2_4 - P2_7置為低電平

if (P2 != 0x0f)  //如果不為0x0f，說明有按鍵被按下

{

delay(20);

//讀出端口從讀出值來判斷是哪一行

switch (P2)

{

  case 0x0e: x = 0; break;   //0000 1110

  case 0x0d: x = 1; break;   //0000 1101

  case 0x0b: x = 2; break;   //0000 1011

  case 0x07: x = 3; break;   //0000 0111

  default: break;

}

讀取被按下的按鍵屬于哪一列：

類似地：把P2_0 - P2_3 端口置為低電平，P2_4 - P2_7置為高電平，如果其中一列的某一個按鍵被按下，那么對應的P2_4 - P2_7 端口就會有一個端口被拉低，通過判斷即可確定被按下按鍵屬于哪一列。

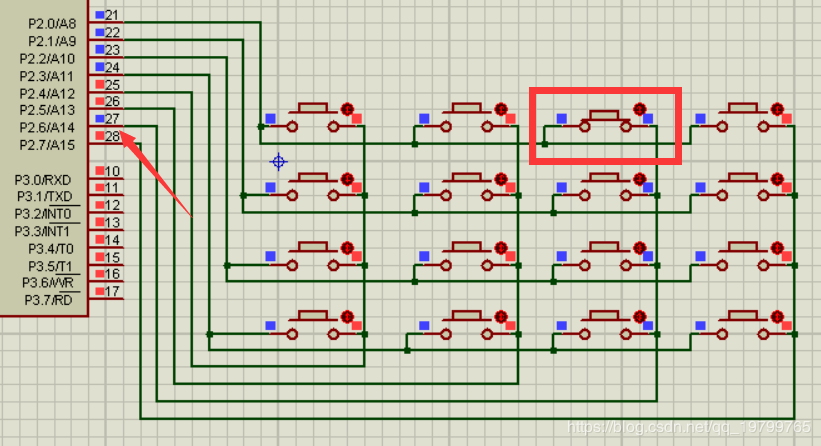

如圖，第三列有按鈕被按下

代碼段如下：

P2 = 0xf0;     //P2_0 - P2_3 端口置為低電平，P2_4 - P2_7置為高電平

if (P2 != 0xf0){  //如果不為0xf0，說明有按鍵被按下

  switch (P2)

  {

    case 0xe0: y = 0; break;

    case 0xd0: y = 1; break;

    case 0xb0: y = 2; break;

    case 0x70: y = 3; break;

    default: break;

  }

}

2.3 矩陣鍵盤掃描程序

將讀取到的矩陣鍵盤值（0 - F）顯示在數碼管上:

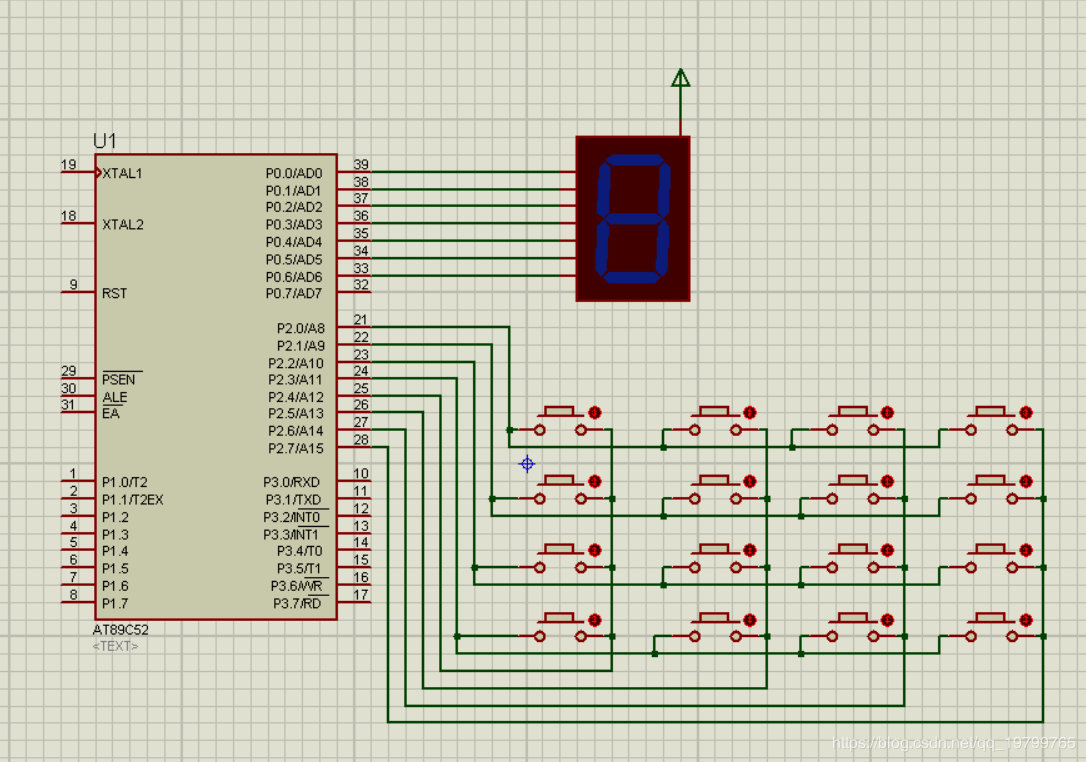

仿真電路如圖：

代碼如下：

/**************************

* 讀取矩陣鍵盤值并顯示至數碼管上

**************************/

#include

#define uint unsigned int

#define uchar unsigned char

//共陽數碼管編碼表

uchar code table[] =

{0xc0,0xf9,0xa4,0xb0,

0x99,0x92,0x82,0xf8,

0x80,0x90,0x88,0x83,

0xc6,0xa1,0x86,0x8e};

//函數聲明

void delay(uint xms);   //延時函數

void display(uchar x);  //數碼管顯示函數,輸入0-15,在數碼管上顯示0-F

uchar getKey(); //讀取矩陣鍵盤函數,返回0-15

//程序入口

void main(){

  uchar keyValue;

  while(1){

keyValue = getKey();  //讀取鍵盤值

display(keyValue);    //數碼管顯示

  }

}

void delay(uint xms){

  uint i,j;

  for(i = 0; i    for(j = 0; j<110; ++j);

}

void display(uchar x){

  P0 = table[x];

}

uchar getKey(){

  uchar x = 0, y = 0;

  uchar result = 0;

  // 第1回合第1步

  P2 = 0x0f; // 從IO口輸出，寫IO口

  if (P2 != 0x0f)// 從IO口輸入，讀IO口

  {

  // 讀出的不是0x0f說明有按鍵被按下

  delay(20);

  // 第1回合第2步：讀出端口從讀出值來判斷是哪一行

  switch (P2)

  {

    case 0x0e: x = 0; break;

    case 0x0d: x = 1; break;

    case 0x0b: x = 2; break;

    case 0x07: x = 3; break;

    default: break;

  }

  delay(10);

  // 第2回合第1步

  P2 = 0xf0;

  if (P2 != 0xf0){

    switch (P2)

    {

      case 0xe0:y = 0; break;

      case 0xd0: y = 1; break;

      case 0xb0: y = 2; break;

      case 0x70: y = 3; break;

      default: break;

    }

    // 經過2個回合后行x和列y都知道了，然后根據x和y去計算鍵值即可

    }

  }

  result = x * 4 + y;

  return result;

}
