簡介：AVR單片機學習硬件電路的設計教程
電源：數字電源VCC:任何場合必選、模擬電源AVCC:使用片上ADC或模擬比較器時必選
晶振：對時鐘要求嚴格的場合，如使用USART 時必選（配波特率）
復位按鍵：需要手動復位時必選（低電平復位只需另一端接地就可以了）
ISP下載線接口：需要進行ISP下載時必選
Jtag 仿真器接口：需要進行Jtag仿真調試時必選

1、ATmega 16簡介

高速（16MHZ）、RISC AVR內核 1KB SRAM,16KB Flash ROM 512字節EEPROM ,方便數據存儲 4個8位并行IO口，驅動能力強具有Jtag 仿真接口與ISP下載接口低功耗、寬電壓（2.7V~5.5V）豐富的片上外設：3個外部中斷，3個定時器，USART,SPI ,IIC,ADC 片內上電復位電路片內RC振蕩器，可以省去外部晶振

由片內RC振蕩器如果始終要求不是很高可以省掉一個晶振。片內有上電復位電路省了復位電路，如需要手動復位還是必須設計外部的手動復位電路。

2、構建ATmega16最小系統

電源

》數字電源VCC:任何場合必選

》模擬電源AVCC:使用片上ADC或模擬比較器時必選

晶振：對時鐘要求嚴格的場合，如使用USART 時必選（配波特率）復位按鍵：需要手動復位時必選（低電平復位只需另一端接地就可以了） ISP下載線接口：需要進行ISP下載時必選 Jtag 仿真器接口：需要進行Jtag仿真調試時必選

下圖全功能的最小系統

AREF :在使用內部ADC時候如果使用內部參考電壓源直接接個電源退藕電容就行了,如果不用就接個外部的參考電壓

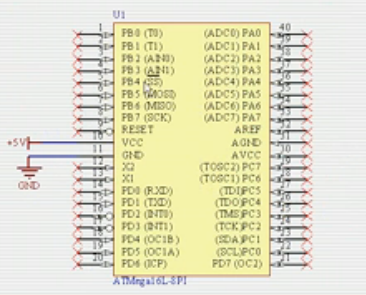

下圖是對要求不高的最小系統:不使用片上ADC與模擬比較器而且不需要ISP下載與Jtag 防真的場合.只需要接通電源.

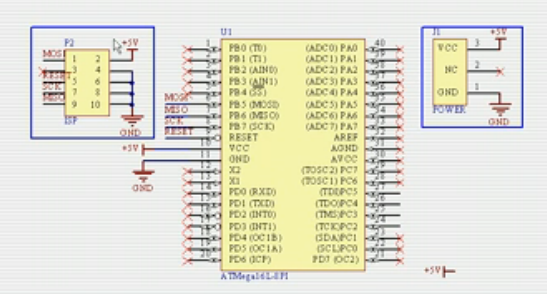

此最小系統適合與對時鐘要求不嚴格,不使用片上ADC與模擬比較器,需要ISP下載但不需要Jtag 防真的場合.

因為如果手頭沒有防真器(可以自制可以買),可以通過軟防之后下到單片機運行也行.有時候我們不需要Jtag防真器的,只需要接一個ISP下載就可以了.

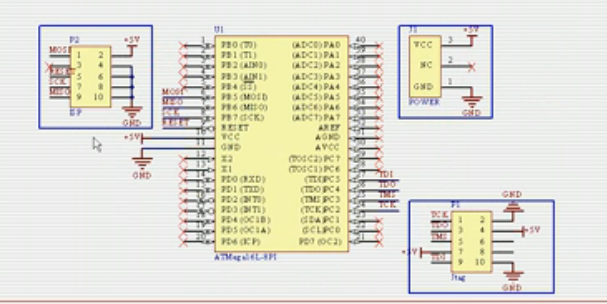

此最小系統適合與對時鐘要求不嚴格,不使用片上ADC與模擬比較器,需要ISP下載,需要Jtag 防真器的場合.

3、構建ATmega16 M16學習板

初學者應該學習的內容

一、I/O口輸出操作：流水燈、蜂鳴器、數碼管

二、I/O口輸入操作：普通按鍵，4X4矩陣鍵盤

三、外部中斷：按鍵觸發中斷

四、定時器溢出功能的操作：閃爍燈

初學者進階內容

一、USART:與PC機通訊

二、SPI:時鐘芯片DS1302

三、ADC：電位器調整電壓，單次采樣（10位）

四、IIC：EEPROM芯片AT24C02 （自帶的EEPROM太小了）

五、LCD1602,LCD12864：相當于普通口的輸出操作

4、單片機常用外圍器件簡介

40腳IC座排陣電阻電容排阻電位器晶振按鍵電源開關 DB9串口座 LED發光二極管 4位數碼管蜂鳴器穩壓芯片（ASM1117 - 3.3 ） MAX232 DS1302 DS18B20 AT24C02

5、PCB技術與Protel Altium designer 6 簡介

PCB 是印刷電路板（Printed Circuit Board）的縮寫顧名思義，就是把導線印刷在板子上覆銅板->印刷感光膠->曝光->鉆孔->化學腐蝕->金屬化過孔->噴絕緣漆->印刷絲印層->切割 Protel軟件是最流行的PCB設計軟件，可以在電腦上完成PCB的設計，然后送到PCB加工廠出板常用版本:Protel 99 SE,Protel DXP 2004 ,Altium Designer 6(AD6) AD6 是最新版本，風格與Protel DXP 2004 區別不大。本人采用AD6環境進行演示。（不過我平時用2004）

6、實戰：用AD6.7 設計 M16學習板

Protel設計PCB步驟如下：

一、繪制元件的PCB封裝庫（.pcblib）

二、繪制元件的原理圖庫（.schlib）

三、繪制原理圖(.schdoc)

四、將原理圖導入PCB文件（.pcbdoc)

五、元件布局

六、布線

七、覆銅

關鍵字：AVR單片機硬件電路設計教程引用地址：AVR單片機學習硬件電路的設計教程
