內容大綱
內容關鍵字：
映像文件
RO代碼段
ZI未初始化數據段
RW數據段
Load Address加載地址
Execu o n A ddress 執行地址
Stack Pointer?？臻g指針
Boot相關硬件

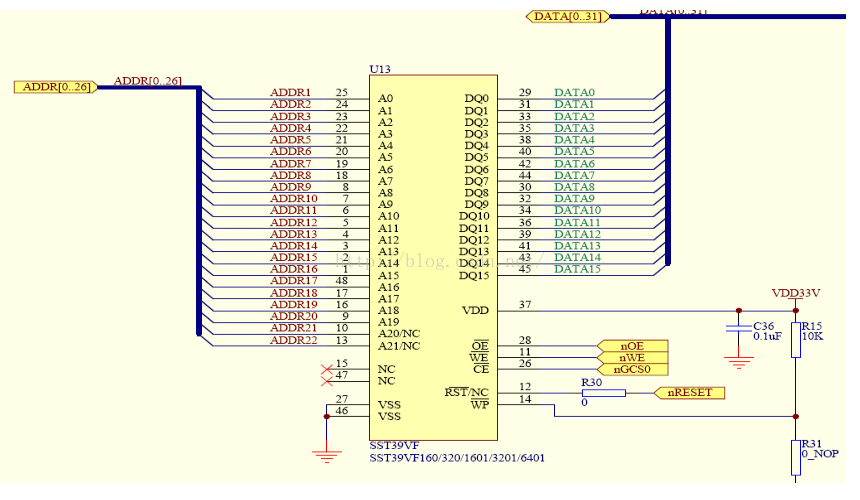

? Flash Rom（可作為bootrom的存儲器）

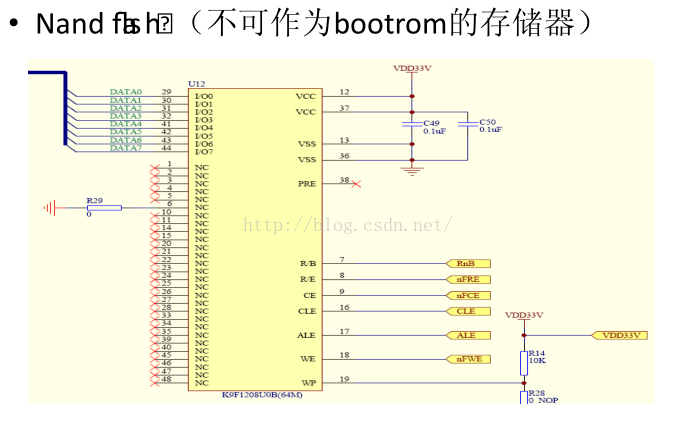

Boot相關硬件
Boot相關硬件
Boot的主要功能
? 建立異常向量表
? 初始化中斷
? 初始化硬件設備
? 初始化應用程序執行環境
? 跳轉到主應用程序
初始化硬件
? 軟件的運行離不開硬件，boot必須對硬件進
行初始化。硬件的初始化主要通過配置特
殊控制寄存器來完成，包括下面幾部分：
關閉開門狗
屏蔽所有的中斷
初始化PLL和時鐘。
初始化儲存系統
初始化應用程序的執行環境
? Elf文件的類型：可執行文件、可重定位文
件、共享庫object(又叫做共享庫)文件。
? Elf文件的功能：
1、用作鏈接器的輸入生成可執行的映像文件
2、可裝載到內存里運行，完成特定功能的文件。
elf文件的物理結構
? Elf文件頭
? Sec o n: .text .d ata .b ss. sym t ab
? Program header
? 可重定位文件與可執行文件的區別：
區與段的概念
program header

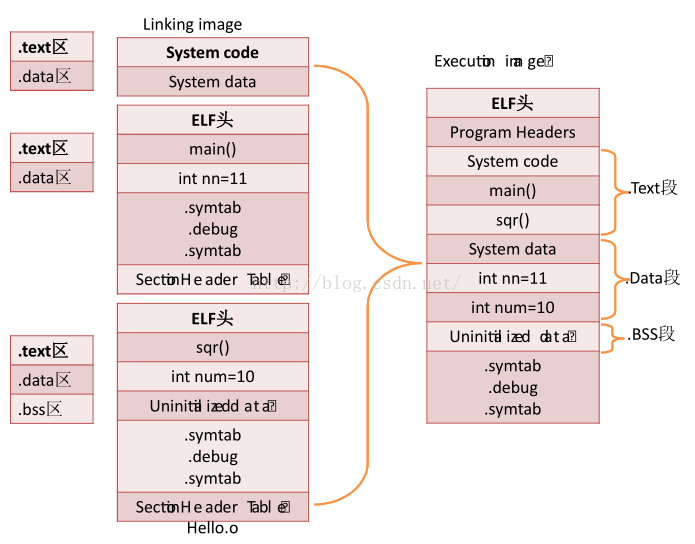

可執行映像文件的邏輯結構
由幾個可重定位的目標文件的相同屬性區組
成了可執行映像的段，那么段有組成什么？
在邏輯結構里，段組成了更大的組織：域
裝載域和運行域
? 域又組成什么呢？當然就是組成可執行文件了，一個映像文件可以包含一到多個域。與看起來有些多余，實際上更為重要的是用域來描述輸出區運行前和運行時在存儲系統上的位置。所以，域分為裝載域和運行域。裝載域描述運行前輸出段在rom/ram中的分布狀態，運行域描述運行時輸出段在rom/ram中的分布狀態
? 大多數情況下，映像文件在執行前把它裝載到rom中，而當運行時域里 的有些輸出段必須復制到ram中，程序才能正常運行，所以，在裝載和運行時，有些段處在不同的位置（地址空間）。
? 由圖可以看出，映像文件zi段在裝載域里是不存在的，在運行域里才建立的；映像文件在運行時，第一件工作就是把rw輸出段復制到ram里的正確位置，第二件工作就是建立zi輸出段并初始化為0。這就是應用程序執行環境的初始化。然而，在運行時，代碼和數據分布到了不同的地址空間，形成了三個運行域：ro運行域、rw運行域、zi運行域。那么這個過程是如何來實現的？
RO
RO
Base|; Base of ROM code
RO
RO
Limit| ; End of ROM code
(=start of ROM data)
RW
RW
Base| ; Base of RAM to
ini a l ise
ZI
ZI
Base| ; Base and limit of area
ZI
ZI
Limit| ;
分散裝載技術
? 分散裝載技術可以把用戶的應用程序分割成多個RO運行域和RW運行域，并且給他們指定不同的地址，這在嵌入式系統的實際應用中有很多的好處。在一個嵌入式系統中，fl a sh 、16位ram、32位ram都可能存在于系統中，所以將不同功能的代碼定位于特定的位置上會大大提高系統的運行效率。
