簡介

本文介紹STM8L系列如何使用timer2產生定時中斷。

實驗平臺

編譯軟件：IAR for STM8 1.42.2

硬件平臺：stm8l101f3p6開發板

仿真器：ST-LINK

庫函數版本：STM8L_STMTouch_Lib_V1.1.0

實驗步驟

1、工程中添加自己寫的定時器2的驅動

1）寫一個驅動GUA_Timer2.c （存放在工程的USER文件夾中）

//******************************************************************************

//name:             GUA_Timer2.c

//introduce:        定時器2驅動

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group          香瓜單片機之STM8/STM32(164311667)

//changetime:       2016.11.15

//******************************************************************************

#include "stm8l10x.h"

#include "GUA_Timer2.h"

//******************************************************************************

//name:             GUA_Timer2_Init

//introduce:        定時器2初始化

//parameter:        none

//return:           none

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group          香瓜單片機之STM8/STM32(164311667)

//changetime:       2016.11.15

//******************************************************************************

void GUA_Timer2_Init(void)

{

  //時鐘配置

  CLK_PeripheralClockConfig(CLK_Peripheral_TIM2,ENABLE);

  //1分頻，向上計數，每13us定時中斷一次

  TIM2_DeInit();

  TIM2_TimeBaseInit(TIM2_Prescaler_1, TIM2_CounterMode_Up, 16*13);

  TIM2_ARRPreloadConfig(ENABLE);

  TIM2_ITConfig(TIM2_IT_Update , ENABLE);

  TIM2_Cmd(ENABLE);

}

2）寫一個驅動頭文件GUA_Timer2.h（存放在工程的USER文件夾中）

//******************************************************************************

//name:             GUA_Timer2.h

//introduce:        定時器2驅動的頭文件

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group          香瓜單片機之STM8/STM32(164311667)

//changetime:       2016.11.15

//******************************************************************************

#ifndef _GUA_TIMER2_H_

#define _GUA_TIMER2_H_

/*********************外部函數聲明************************/

void GUA_Timer2_Init(void);

#endif

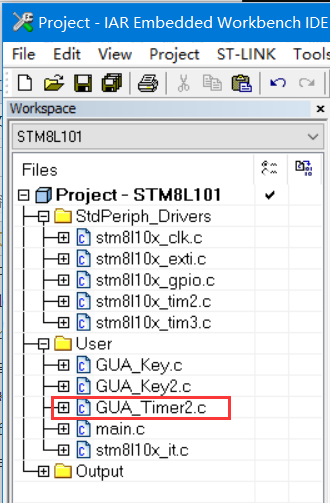

3）工程中添加GUA_Timer2.c

4）添加驅動的路徑

$PROJ_DIR$..USER

注意USER文件夾是與“Project”等文件夾同級的自定義文件，用于存放香瓜寫的代碼。

2、添加庫的驅動

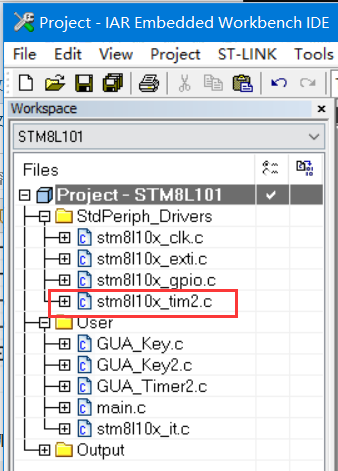

1）添加庫的驅動文件

3、寫中斷服務函數（stm8l10x_it.c中）

1）添加頭文件

#include "GUA_Timer2.h"

2）修改定時器2中斷服務函數

INTERRUPT_HANDLER(TIM2_UPD_OVF_TRG_BRK_IRQHandler, 19)

{

  TIM2_ClearITPendingBit(TIM2_IT_Update);

}

暫時沒有寫任何處理，可自行添加。

4、應用層中調用

1）添加頭文件（main.c中）

#include "GUA_Timer2.h"

2）初始化（main.c的main函數中）

  //定時器2初始化

  GUA_Timer2_Init();

五、實驗結果

設置斷點在定時器2的中斷服務函數中，仿真并全速運行，會不斷地進入中斷。具體時間香瓜沒有測試，先這樣。

因此，實驗成功。
