簡介

本文介紹STM8L系列如何使用按鍵中斷，對PB2采用中斷下降沿的方式進入中斷。

實驗平臺

編譯軟件：IAR for STM8 1.42.2

硬件平臺：stm8l101f3p6開發(fā)板

仿真器：ST-LINK

庫函數版本：STM8L_STMTouch_Lib_V1.1.0

實驗步驟

1、工程中添加自己寫的按鍵驅動

1）寫一個驅動GUA_Key.c （存放在工程的USER文件夾中）

//******************************************************************************

//name:             GUA_Key.c

//introduce:        按鍵驅動

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group          香瓜單片機之STM8/STM32(164311667)

//changetime:       2017.02.26

//******************************************************************************

#include "stm8l10x.h"

#include "GUA_Key.h"

//******************************************************************************

//name:             GUA_Key_Init

//introduce:        按鍵初始化

//parameter:        none

//return:           none

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group          香瓜單片機之STM8/STM32(164311667)

//changetime:       2017.02.26

//******************************************************************************

void GUA_Key_Init(void)

{

  //按鍵IO初始化

  GPIO_Init(GUA_KEY_PORT, GUA_KEY_PIN, GUA_KEY_MODE);

  //觸發(fā)方式

  EXTI_SetPortSensitivity(GUA_KEY_EXTI_PORT, GUA_KEY_EXTI_SENSITIVITYT);

}

2）寫一個驅動頭文件GUA_Key.h（存放在工程的USER文件夾中）

//******************************************************************************

//name:             GUA_Key.h

//introduce:        按鍵驅動的頭文件

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group          香瓜單片機之STM8/STM32(164311667)

//changetime:       2017.02.26

//******************************************************************************

#ifndef _GUA_KEY_H_

#define _GUA_KEY_H_

/*********************宏定義************************/

//類型宏

#ifndef GUA_U8

typedef unsigned char GUA_U8;

#endif

#ifndef GUA_8

typedef signed char GUA_8;

#endif

#ifndef GUA_U16

typedef unsigned short GUA_U16;

#endif

#ifndef GUA_16

typedef signed short GUA_16;

#endif

#ifndef GUA_U32

typedef unsigned long GUA_U32;

#endif

#ifndef GUA_32

typedef signed long GUA_32;

#endif

#ifndef GUA_U64

typedef unsigned long long GUA_U64;

#endif

#ifndef GUA_64

typedef signed long long GUA_64;

#endif

//按鍵引腳宏

#define GUA_KEY_PORT                    GPIOB

#define GUA_KEY_PIN                     GPIO_Pin_2

#define GUA_KEY_MODE                    GPIO_Mode_In_PU_IT

//觸發(fā)方式

#define GUA_KEY_EXTI_PORT               EXTI_Port_B

#define GUA_KEY_EXTI_SENSITIVITYT       EXTI_Trigger_Falling

/*********************外部函數聲明************************/

void GUA_Key_Init(void);

#endif

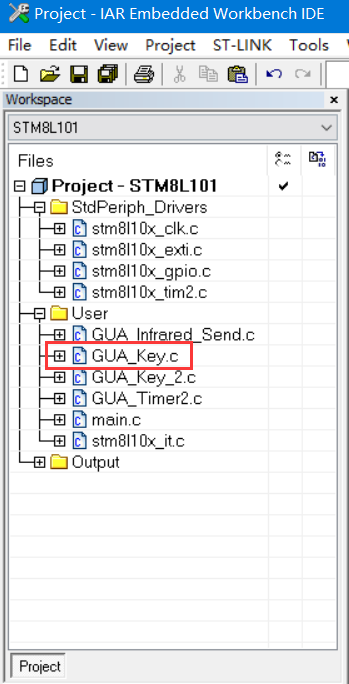

3）工程中添加GUA_Key.c

4）添加驅動的路徑

$PROJ_DIR$..USER

2、添加庫的驅動

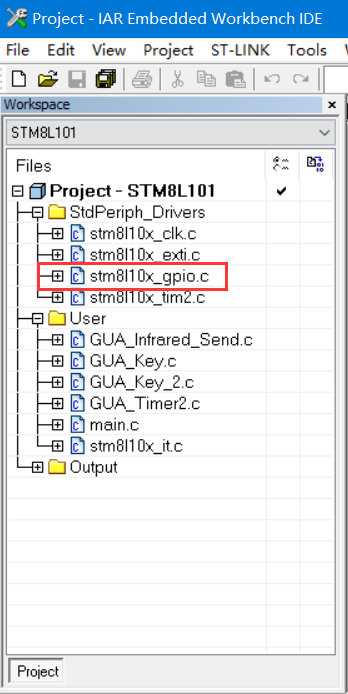

1）添加庫的驅動文件

3、寫中斷服務函數（stm8l10x_it.c中）

1）添加頭文件

#include "GUA_Key.h"

2）修改中斷服務函數

//******************************************************************************

//name:             EXTI2_IRQHandler

//introduce:        外部中斷2的中斷服務函數

//parameter:        none

//return:           none

//author:           甜甜的大香瓜

//email:            897503845@qq.com

//QQ group          香瓜單片機之STM8/STM32(164311667)

//changetime:       2016.11.28

//******************************************************************************

INTERRUPT_HANDLER(EXTI2_IRQHandler, 10)

{

  //判斷是否被拉低

  if(GPIO_ReadInputDataBit(GUA_KEY_PORT, GUA_KEY_PIN) == RESET)

  {

    //置位功能碼

    //gGUA_Function = FUNC_GUA_KEY_SHORT_EVENT;

  }

  //清除中斷標志位

  EXTI_ClearITPendingBit(EXTI_IT_Pin2);

}

4、應用層中調用

1）添加頭文件（main.c中）

#include "GUA_Key.h"

2）初始化（main.c的main函數中）

  //按鍵初始化

  GUA_Key_Init();

實驗結果

設置斷點在外部中斷2的中斷服務函數中，仿真并全速運行，按下按鍵后會進入中斷。
