1. 綜訴

　　想學會如何在STM8上使用ADC這個功能，我們先得了解單片機中ADC究竟是什么。

　　ADC是模擬信號轉成數值信號，單片機只能識別TTL電平，其實就是 1 或者 0 ，但是如果我們給它一個3.3V電壓，單片機就無法識別，，若想使用單片機讀取出來得時候，它必須將模擬量變成數字量。

2. 關于STM8S103手冊的ADC簡介

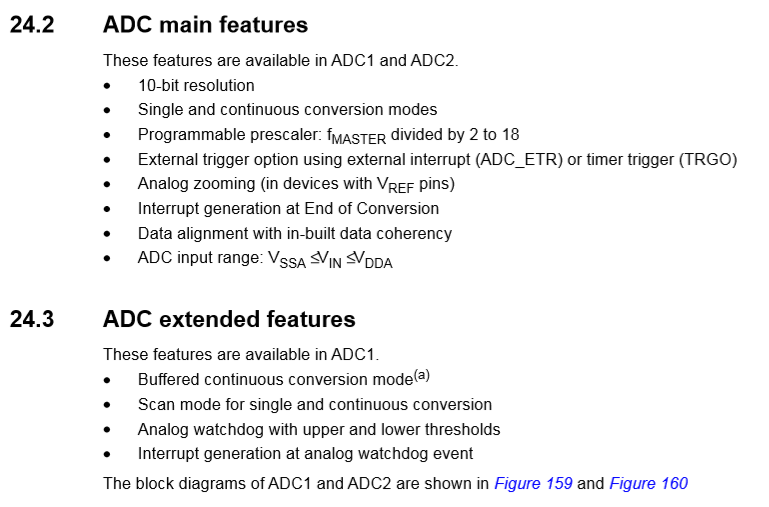

由官方的全英手冊可知。

----------------------------------------------------------------------------------------------------------------------------------

STM8中ADC1和ADC2主要功能如下：

10位分辨率

單詞和連續的轉換模式

可編程的（轉換頻率的）預分頻，fMASTER 可以被分頻 2到18

可選擇ADC專用外部中斷（ADC_ETR）或者定時器觸發信號（TRGO）來作為外部觸發信號

模擬放大（對于具有VREF引角的型號）

轉換結束時可產生中斷

靈活的數據對齊方式

ADC輸入電壓范圍：VSSA≤VIN≤VDDA

----------------------------------------------------------------------------------------------------------------------------------

ADC1具有以下拓展功能：

帶緩沖的連續轉換模式

單次和連續轉換的掃描模式

具有上限和下限門檻的模擬看門狗

模擬看門狗時間發生可產生中斷

----------------------------------------------------------------------------------------------------------------------------------

3. 例程

3.1 編譯環境

　　我的編譯環境是IAR，這款軟件是現在STM8的主流平臺，比較推薦。不過我打算等到STCubeMX更新出比較方便的版本后再去使用Keil5，因?yàn)槲以谟肧TM32的時候就是利用Keil5，的確很方便，你們也可以學著用一下。

3.2 主芯片

　　我的主芯片是STM8S系列中的103，其中STM8S的003、005、和103、105，配置一樣（外設和CPU頻率，F(xiàn)LASH），在代碼相同的情況下均可進行燒寫。

3.3 庫文件的添加

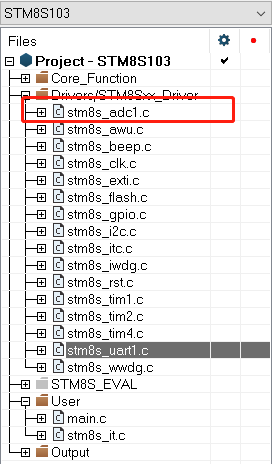

　　我們的工程可以在IAR的例程中復制，操作過程：打開STM8S_StdPeriph_Lib（這是一個官方的庫文件，下載IAR STM8包的時候就攜帶，里面有庫文件和相對應的例程），將Libraries文件復制到你工程所在的文件下，并將有關于ADC的庫文件添加到你的工程列表當中。添加完成后，有可能你會看到一些C文件會有紅色的小點報錯，這是因?yàn)槟氵x的芯片上沒有該功能，你需要將其刪掉才能不報錯。如圖。

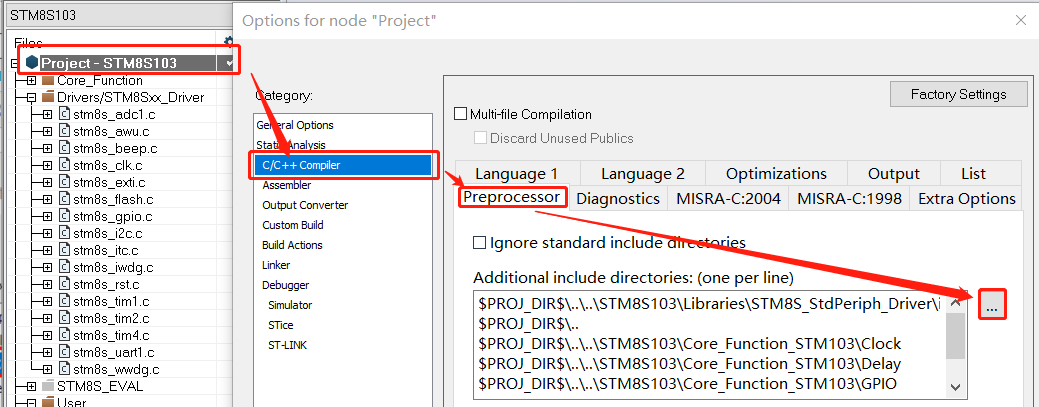

添加成功后，我們需要將頭文件添加進來，頭文件的路徑存放在 Libraries->STM8S_StdPeriph_Driver->inc中，如圖。

3.4 代碼編寫

　　STM8SF003這款芯片能用的是5個AD采樣通道，分別為為AIN2~AIN6。其一個通道AIN7，但在官方手冊中我沒找到有對其描述的，感興趣的朋友可以去察看芯片的英文手冊進行研究，也許會找到和我不一樣的結果。

在ADC頭文件中，將ADC1所有的ADC1_CHANNEL（ADC通道）都進行枚舉，以方便調用。

 1 /* Enum ----------------------------------------------------------------------*/

 2

 3 enum ADC1_CHANNEL

 4 {                                        //bit  8  7  6  5  4  3  2  1

 5

 6     ADC1_CHANNEL2 = 0x01,                //     0  0  0  0  0  0  0  1

 7     ADC1_CHANNEL3 = 0x02,                //     0  0  0  0  0  0  1  0

 8     ADC1_CHANNEL4 = 0x04,                //     0  0  0  0  0  1  0  0

 9     ADC1_CHANNEL5 = 0x08,                //     0  0  0  0  1  0  0  0

10     ADC1_CHANNEL6 = 0x10                 //     0  0  0  1  0  0  0  0

11

12 };

在ADC.C文件中，分為了多個函數，降低他們的耦合性，也方便理解。

首先是ADC中引角的初始化，將你所選通道的引角進行初始化，沒有選到的就不進行初始化。

 1 /*******************************************************************************

 2 * Function Name  : MX_ADC_GPIO_Init

 3 * Description    : ADC GPIO Init

 4 * Input          : ADC1_CHANNEL

 5 * Output         : None

 6 * Return         : None

 7 ********************************************************************************/

 8

 9 void MX_ADC_GPIO_Init(uint8_t ADC1_CHANNEL)

10 {

11   switch(ADC1_CHANNEL)

12   {

13     case ADC1_CHANNEL2:  GPIO_Init(ADC_Opt_GPIOC_Port,ADC_channe2_Pin,GPIO_MODE_IN_PU_NO_IT);break;

14     case ADC1_CHANNEL3:  GPIO_Init(ADC_Opt_GPIOD_Port,ADC_channe3_Pin,GPIO_MODE_IN_PU_NO_IT);break;

15     case ADC1_CHANNEL4:  GPIO_Init(ADC_Opt_GPIOD_Port,ADC_channe4_Pin,GPIO_MODE_IN_PU_NO_IT);break;

16     case ADC1_CHANNEL5:  GPIO_Init(ADC_Opt_GPIOD_Port,ADC_channe5_Pin,GPIO_MODE_IN_PU_NO_IT);break;

17     case ADC1_CHANNEL6:  GPIO_Init(ADC_Opt_GPIOD_Port,ADC_channe6_Pin,GPIO_MODE_IN_PU_NO_IT);break;

18   }

19

20 }

　　然后是ADC1的選擇通道初始化：ADC連續讀取，所選的通道，二分頻，外部轉換觸發，外部觸發器不開啟，數據右對齊，施密特觸發，不開啟。（注意：STMS8003中的串口使用了PD5和PD6，與ADC1中通道5、通道6發生沖突，故不可使用。如需使用，請將串口的TXRX引角更改換為其它的引角。）

 1 /*******************************************************************************

 2 * Function Name  : MX_ADC1_CHANNEL_Init

 3 * Description    : ADC CHANNEL Init

 4 * Input          : ADC1_CHANNEL

 5 * Output         : None

 6 * Return         : None

 7 ********************************************************************************/

 8

 9 void MX_ADC1_CHANNEL_Init(uint8_t ADC1_CHANNEL)

10 {

11   switch(ADC1_CHANNEL)

12   {

13     case ADC1_CHANNEL2:

14     {

15        ADC1_Init(ADC1_CONVERSIONMODE_CONTINUOUS, ADC1_CHANNEL_2,

16        ADC1_PRESSEL_FCPU_D2, ADC1_EXTTRIG_TIM, DISABLE,

17        ADC1_ALIGN_RIGHT, ADC1_SCHMITTTRIG_CHANNEL2, DISABLE);break;

18     }

19     case ADC1_CHANNEL3:

20     {

21        ADC1_Init(ADC1_CONVERSIONMODE_CONTINUOUS, ADC1_CHANNEL_3,

22        ADC1_PRESSEL_FCPU_D2, ADC1_EXTTRIG_TIM, DISABLE,

23        ADC1_ALIGN_RIGHT, ADC1_SCHMITTTRIG_CHANNEL3, DISABLE);break;

24     }

25     case ADC1_CHANNEL4:

26     {

27        ADC1_Init(ADC1_CONVERSIONMODE_CONTINUOUS, ADC1_CHANNEL_4,

28        ADC1_PRESSEL_FCPU_D2, ADC1_EXTTRIG_TIM, DISABLE,

29        ADC1_ALIGN_RIGHT, ADC1_SCHMITTTRIG_CHANNEL4, DISABLE);break;

30     }

31     case ADC1_CHANNEL5:

32     {

33        ADC1_Init(ADC1_CONVERSIONMODE_CONTINUOUS, ADC1_CHANNEL_5,

34        ADC1_PRESSEL_FCPU_D2, ADC1_EXTTRIG_TIM, DISABLE,

35        ADC1_ALIGN_RIGHT, ADC1_SCHMITTTRIG_CHANNEL5, DISABLE);break;

36     }

37     case ADC1_CHANNEL6:

38     {

39        ADC1_Init(ADC1_CONVERSIONMODE_CONTINUOUS, ADC1_CHANNEL_6,

40        ADC1_PRESSEL_FCPU_D2, ADC1_EXTTRIG_TIM, DISABLE,

41        ADC1_ALIGN_RIGHT, ADC1_SCHMITTTRIG_CHANNEL6, DISABLE);break;

42     }

43   }

44 }

這里就是將所有的ADC初始化進行一個統一的一個歸類。

 1 /*******************************************************************************

 2 * Function Name  : MX_ADC1_Init

 3 * Description    : ADC Init

 4 * Input          : ADC1_CHANNEL

 5 * Output         : None

 6 * Return         : None

 7 ********************************************************************************/

 8 void MX_ADC1_Init(uint8_t ADC1_CHANNEL)

 9 {

10   //初始化GPIO

11   MX_ADC_GPIO_Init(ADC1_CHANNEL);

12

13   //初始化ADC1所有寄存器

14   ADC1_DeInit();

15

16   //配置ADC1寄存器中的參數

17   MX_ADC1_CHANNEL_Init(ADC1_CHANNEL);

18

19   //使能ADC1

20   ADC1_Cmd(ENABLE);

21

22   //ADC1轉換開始

23   ADC1_StartConversion();

24 }

 最后就是數據獲取，可以選擇直接獲取數據，也可以獲取十次數據后取平均數。

注意：

ADC獲取的值是AD值，需要將其進行代入公式中才能得到電壓值。

Vin = (ADC * Vref) / 1024

VCC很明顯可以使用萬用表先測出來，1024是因?yàn)镾TM8S這款的AD是10位精度。

這里測試的VCC是3.35V，VCC另外一個意思就是單片機的供給電源。

 1 /*******************************************************************************

 2 * Function Name  : MX_ADC1_Get_Data

 3 * Description    : get VCC data

 4 * Input          : None

 5 * Output         : None

 6 * Return         : fVCC

 7 ********************************************************************************/

 8 float MX_ADC1_Get_Data(void)

 9 {

10   int iADC1_Value;

11   float fVCC;

12

13   //讀取轉換結果

14   iADC1_Value = ADC1_GetConversionValue();

15   fVCC = (iADC1_Value * 3.350)/1024;

16   return fVCC;

17

18 }

19

20

21 /*******************************************************************************

22 * Function Name  : MX_ADC1_Get_Average_Data

23 * Description    : Get VCC ten times average data.

24 * Input          : None

25 * Output         : None

26 * Return         : fAverage_VCC

27 ********************************************************************************/

28 float MX_ADC1_Get_Average_Data(void)

29 {

30   int i;

31   float fAverage_VCC = 0.0;

32

33   for(i=0;i<10;i++)

34   {

35    fAverage_VCC += MX_ADC1_Get_Data();

36   }

37   fAverage_VCC /= 10;

38

39   return fAverage_VCC;

40

41 }

將上面需要用到的函數在主函數中調用打印即可。

4. 實驗結果

　調試儀器:可調式電源，可通過旋鈕控制電壓的輸出大小。

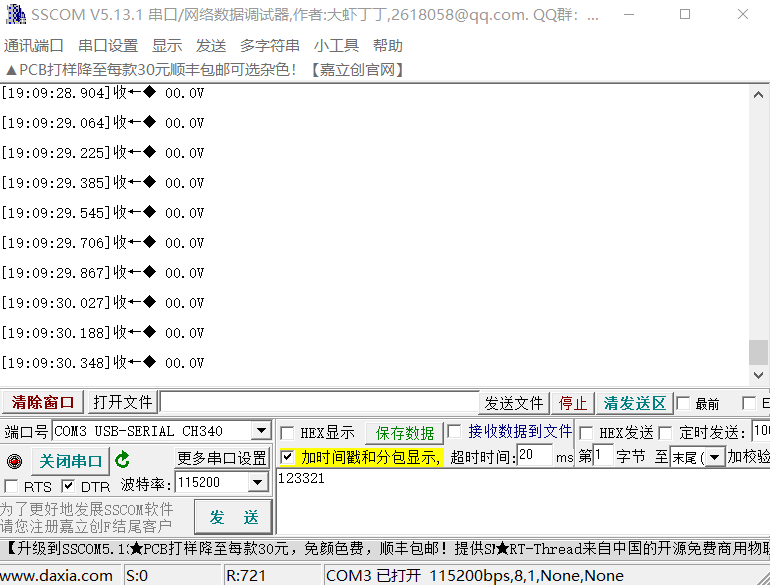

　當沒有輸出電壓時，打印的值為0V.

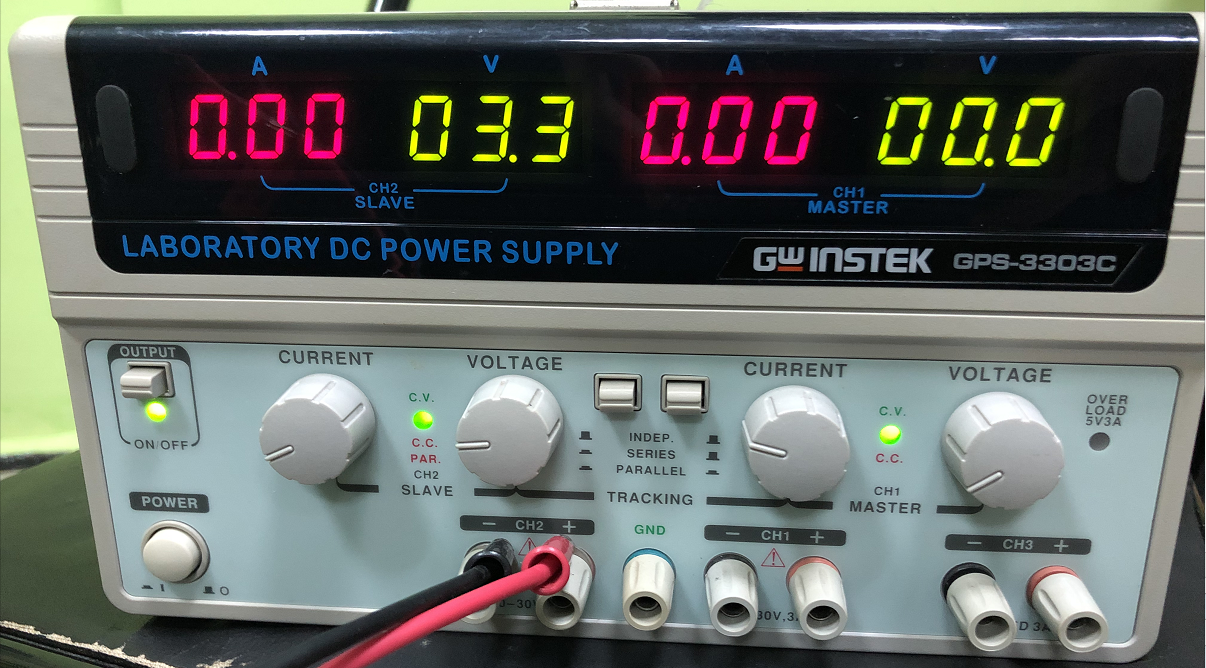

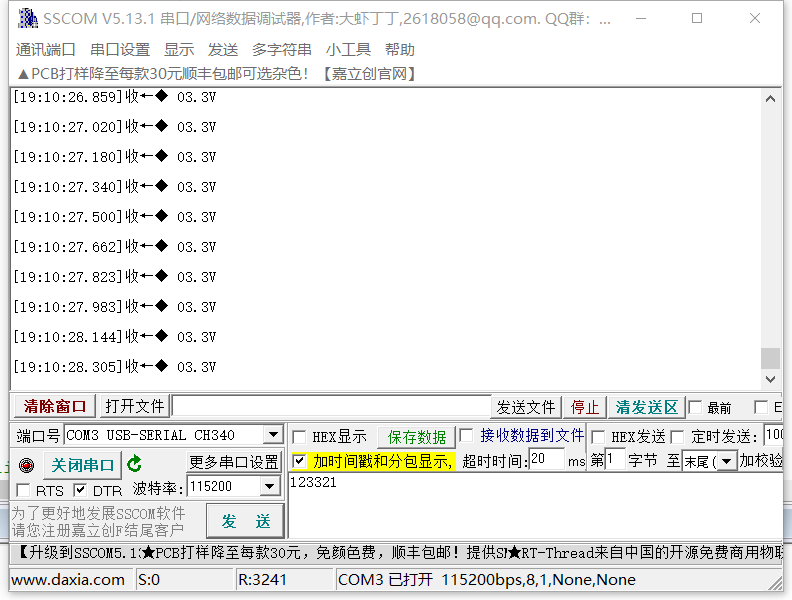

　當可調式電源輸出的電壓值為3.3V，串口助手上打印的也是3.3V。

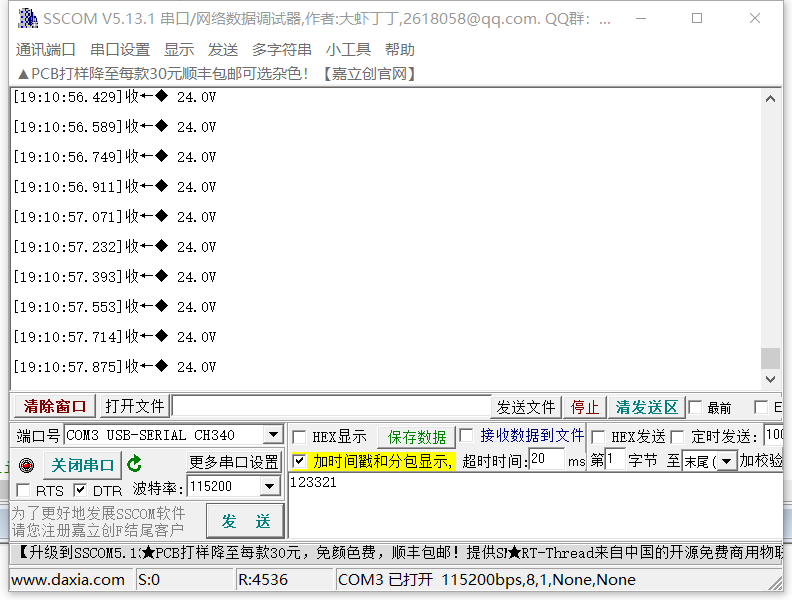

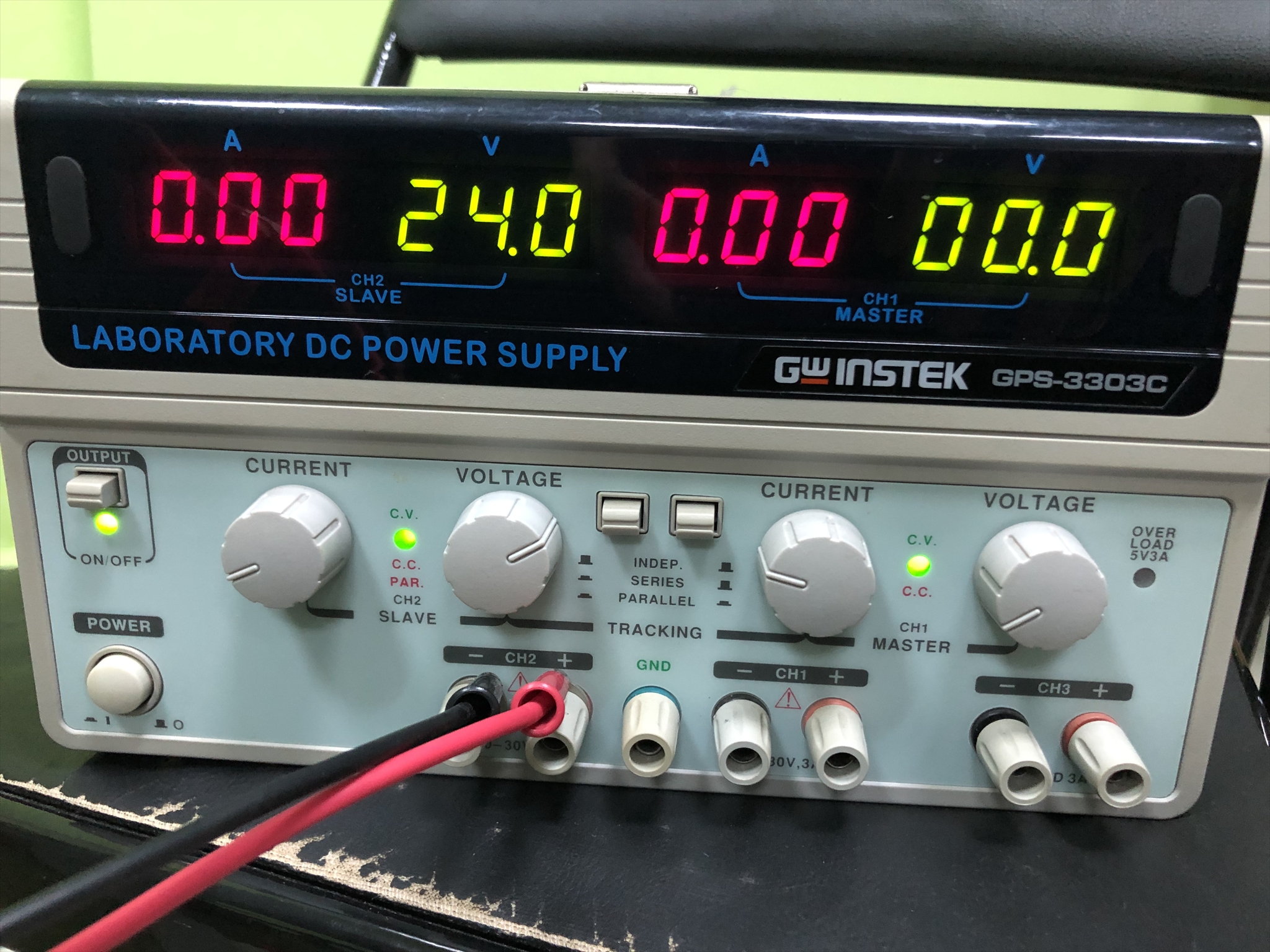

當可調式電源輸出的電壓值為24V，串口助手上打印的也是24V。

注意：請不要將24V電源直接通入單片機中，我是自己設置了一條電路進行測試的。ADC的最大輸入電壓是3.3V，為了安全起見，請不要超過該值。

注意：請不要將24V電源直接通入單片機中，我是自己設置了一條電路進行測試的。ADC的最大輸入電壓是3.3V，為了安全起見，請不要超過該值。

注意：請不要將24V電源直接通入單片機中，我是自己設置了一條電路進行測試的。ADC的最大輸入電壓是3.3V，為了安全起見，請不要超過該值。

5. 結尾

對STM8的ADC的說明和引用到這里結束，感謝各位看官的點擊。
