STM32在運行不正常的時候我們一般會進行調試看看問題出在了哪里。但是當STM32卡死后進行調試的時候會發現進入到了一個HardFault_Handler函數里，這是一個硬件錯誤處理函數。通過它和MDK配合可以定位程序最后卡死的原因。
STM32卡死的原因有以下幾種：數組越界操作；內存溢出，訪問越界；堆棧過?。恢袛嗵幚礤e(cuò)誤；電壓供電異常。
現在實驗一個堆棧過小的錯誤，讓MDK來檢測這個問題然后定位錯誤。
這個程序基于UCOSII 系統
#define TFTLCD_STK_PRIO 8 //任務的優先級
#define TFTLCD_STK_SIZE 2 //任務的堆棧大小
OS_STK TFTLCD_TASK_STK[TFTLCD_STK_SIZE]; //任務堆棧
void tftlcd_task(void *pdata); //任務函數
上面建立了一個TFTLCD的任務，液晶屏任務在運行的時候要占用大量的內存資源，所以TFTLCD_STK_SIZE 定義成8字節（2*4）
是明顯不夠用的。這個就可以引發設備死機。
現在打開MDK進行調試。

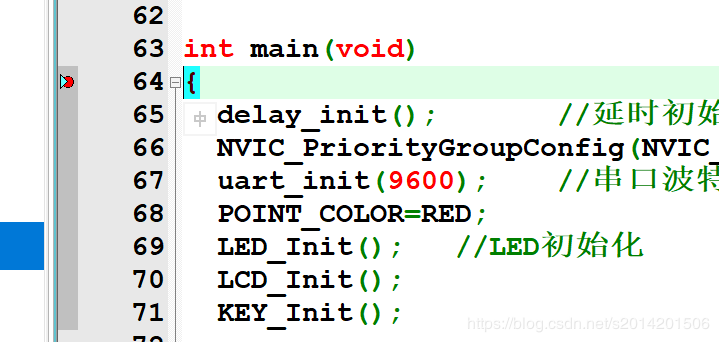

首先在進入主函數后設置斷點。點擊全速運行后程序到斷點處，再次點擊全速運行程序，設備處于死機狀態。

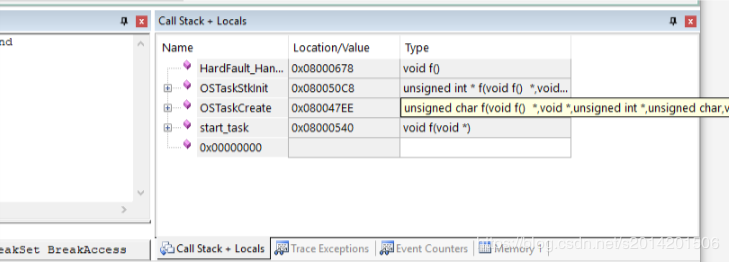

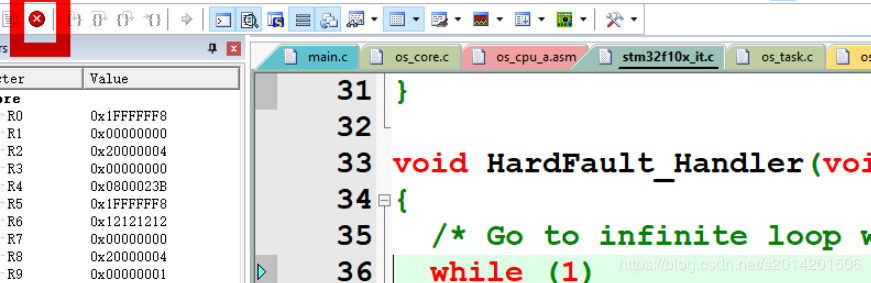

點停止按鈕光標會自動定位到f10x_it.c下面的HardFault_Handler函數，同時在Call Stack+Locals 窗口下面出現了幾個函數

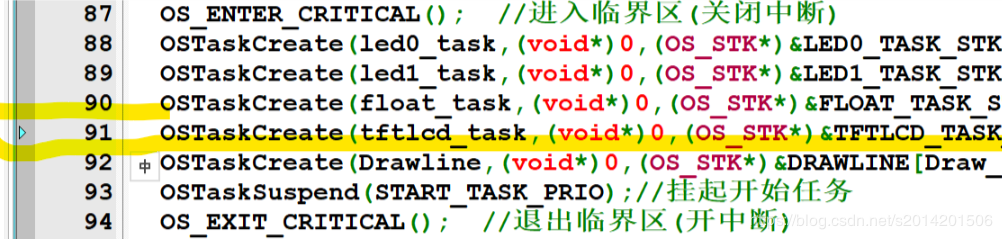

在每個函數上面右鍵選擇 show caller code顯示具體代碼所在，在第三個提示上光標定位到了液晶屏的任務建立上面。
這和一開始的液晶屏任務堆棧設置過小一致。但是如果不是一開始知道問題在哪，那問題還要根據指示出來的程序才能弄清。
