此實驗中摁下某個按鍵后，把相關的信號并行傳遞到74HC165上，然后再通過串行方式傳到處理器中，處理器在通過控制P0.22口（MAT0.0）來控制蜂鳴器

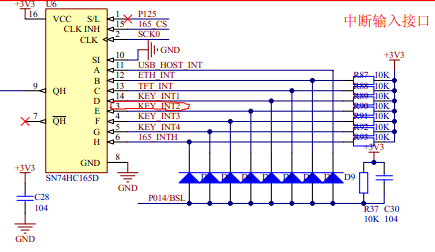

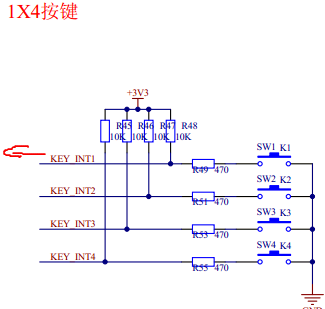

部分電路圖如下所示：

 注意：9號引腳接的是2148的MISO0（P0.5）

#include

//宏定義

#define         SCLK  0x01<<24

#define         SCK0  0x01<<4

#define         MISO  0x01<<5

#define         MOSI  0x01<<6

#define         RCK   0x01<<7

void HC595_Init(void);

void WriteByte(unsigned char data);

void Write595(void);

void HC165_CS(char flag);

unsigned char Read165(void);

void Delayn(unsigned long n);

//595擴展接口的數據顯示緩存

unsigned int HC595_DATA = 0xFFFFFFFF;

//初始化595接口

void HC595_Init(void)

{

  IO0DIR |= MOSI|RCK|SCK0;

  IO1DIR |= SCLK;

  IO1CLR |= SCLK;

  IO0DIR |= RCK;

  HC595_DATA = 0xFFFFFFFF;Write595();

}

//寫字節

void WriteByte(unsigned char data)

{

  unsigned char i;

  //IO0CLR = RCK;

  for(i=0;i<8;i++)

  {

    if(data&0x01)      IO0SET=MOSI;

    else      IO0CLR=MOSI;

    IO1SET=SCLK;

    data>>=1;

    IO1CLR=SCLK;

  }

  //IO0SET = RCK;

}

//刷新595的數據

void Write595(void)

{

  IO0CLR = RCK;

  WriteByte(HC595_DATA&0xff);

  WriteByte((HC595_DATA&0xff00)>>8);

  WriteByte((HC595_DATA&0xff0000)>>16);

  WriteByte((HC595_DATA&0xff000000)>>24);

  IO0SET = RCK;

}

//165片選

void HC165_CS(char flag)

{

  if(flag)   ////CLK INH寫入高電平，

    HC595_DATA &= ~(1<<1);

  else

    HC595_DATA |= (1<<1);

  Write595();

}

//讀165的數據

unsigned char Read165(void)

{

  unsigned char RD=0,i;

  HC165_CS(1);  //

  IO1CLR_bit.P1_25 = 1; //寫入1使對應引腳輸出低電平，即使S/L(管腳1)得到低電平，在arm板接收數據前，必須將該引腳拉低，目的是為了將并行數據A--H上得數據裝載到內部寄存器中，這里體現的時LOAD功能

  Delayn(10);

  IO1SET_bit.P1_25 = 1; //寫入1使對應引腳輸出高電平，接下來在接收數據的過程中必須將該引腳拉高，目的是為了使寄存器中的數據可以移動，從而從QH或QN'中移入單片機。這里體現的是SHIFT功能。

  for(i=0;i<8;i++)

  {

    RD <<= 1;  //左移一位

    if(IO0PIN&MISO)   //MISO0是74HC165輸出的串行數據,看74HC165是否接收到數據，如果MISO0不為0則說明接收到了數據，

      RD |= 1;  //先接受高位

    IO0SET=SCK0; //時鐘為高，上升沿下一個數據移出(只有在CP為高時，才允許CE由低轉高)

    Delayn(10);

    IO0CLR=SCK0; //時鐘低電平 (我們只需將arm處理器的某一個端口拉低或抬高即可，這樣數據就一步一步的被接收了。請務必記得上升沿有效。)

  }

  HC165_CS(0);

  return RD;

}

main()

{

  PINSEL0=0x000000;

  PINSEL1=0x000000;    //所有引腳連接GPIO

  unsigned char HC165_DATA;

  IO1DIR_bit.P1_25 = 1;

  IO1SET_bit.P1_25 = 1;

  PINSEL0_bit.P0_5 = 0;

  //IO0DIR_bit.P0_5 = 0;    //HC165輸入管腳

  IO0DIR=1<<22;     //蜂鳴器控制口設置為輸出，其余輸入

  HC595_Init();

  while(1)

  {

     HC165_DATA = Read165();

     if((HC165_DATA&(1<<4))==0) IO0SET=1<<22; //當KEY2按下的時候，蜂鳴器響起（此處解釋見下面）

     else  IO0CLR=1<<22; //松開KEY2,蜂鳴器停止蜂鳴

  }

}

//延時周期數

void Delayn(unsigned long n)

{

  while(n--);

}

最后說明：

對主函數中if((HC165_DATA&(1<<4))==0) IO0SET=1<<22的解釋，1<<4位使得第4位變為1，有74HC165數據手冊中功能方圖：

  可知第4位對應的外圍引腳是3，再由上面的第一個圖74HC165的連接圖可發現它與KEY INT2相連，所以對應的是KEY2鍵

關于程序中74HC165的數據傳送的方式自己還有待研究，之所以用到了74HC595，是因為力天電子的這款板子在進行設計是把把74HC165 的片選（165 CS）連接到了595上，所以必須得對595進行相應操作
