實現STM32開發板向計算機傳送數據就需要準備好STM32開發板和上位接收程序。

上位機部分使用QT開發，版本為5.8.0

STM32部分使用STM32F429芯片，開發環境為uVision V5.24.2.0

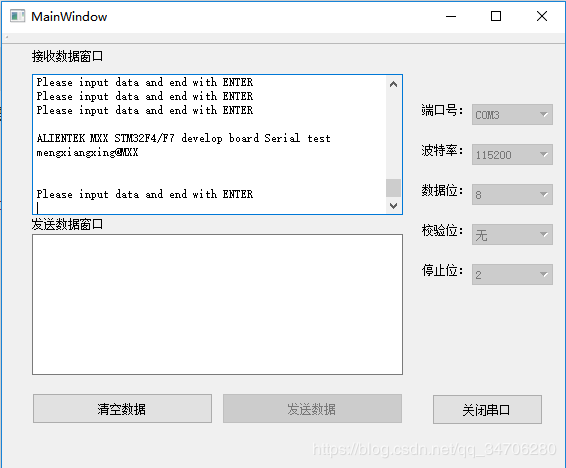

上位機效果為：

代碼如下：

mainwindow.h文件：

#ifndef MAINWINDOW_H

#define MAINWINDOW_H

#include

#include

#include

#include

namespace Ui {

class MainWindow;

}

class MainWindow : public QMainWindow

{

    Q_OBJECT

public:

    explicit MainWindow(QWidget *parent = 0);

    ~MainWindow();

private slots:

    void on_clearButton_clicked();

    void on_sendButton_clicked();

    void on_openButton_clicked();

    void Read_Data();

private:

    Ui::MainWindow *ui;

    QSerialPort *serial;

};

#endif // MAINWINDOW_H

mainwindow.cpp文件：

#include "mainwindow.h"

#include "ui_mainwindow.h"

MainWindow::MainWindow(QWidget *parent) :

    QMainWindow(parent),

    ui(new Ui::MainWindow)

{

    ui->setupUi(this);

    //查找可用的串口

    foreach(const QSerialPortInfo &info, QSerialPortInfo::availablePorts())

    {

        QSerialPort serial;

        serial.setPort(info);

        if(serial.open(QIODevice::ReadWrite))

        {

            ui -> PortBox ->addItem(serial.portName());

            serial.close();

        }

    }

    //設置波特率下拉菜單默認顯示第三項

    ui -> BaudBox -> setCurrentIndex(3);

    //關閉發送按鈕的使能

    ui -> sendButton -> setEnabled(false);

    qDebug() << tr("界面設定成功！");

}

MainWindow::~MainWindow()

{

    delete ui;

}

//清空接收窗口

void MainWindow::on_clearButton_clicked()

{

    ui -> textEdit -> clear();

}

void MainWindow::on_sendButton_clicked()

{

    serial -> write(ui -> textEdit_2 -> toPlainText().toLatin1());

}

void MainWindow::Read_Data()

{

    QByteArray buf;

    buf = serial -> readAll();

    if(!buf.isEmpty())

    {

        QString str = ui -> textEdit -> toPlainText();

        str += tr(buf);

        ui -> textEdit -> clear();

        ui -> textEdit -> append(str);

    }

    buf.clear();

}

void MainWindow::on_openButton_clicked()

{

    if(ui -> openButton -> text() == tr("打開串口"))

    {

        serial = new QSerialPort;

        //設置串口名

        serial -> setPortName(ui -> PortBox -> currentText());

        //打開串口

        serial -> open(QIODevice::ReadWrite);

        //設置波特率

        serial -> setBaudRate(ui -> BaudBox -> currentText().toInt());

        //設置數據位

        switch(ui -> BitNumBox -> currentIndex())

        {

        case 8:

            serial -> setDataBits(QSerialPort::Data8);

            break;

        default:

            break;

        }

        //設置奇偶校驗位

        switch(ui -> ParityBox -> currentIndex())

        {

        case 0:

            serial -> setParity(QSerialPort::NoParity);

            break;

        default:

            break;

        }

        //設置停止位

        switch(ui -> StopBox -> currentIndex())

        {

        case 1:

            serial -> setStopBits(QSerialPort::OneStop);

            break;

        case 2:

            serial -> setStopBits(QSerialPort::TwoStop);

            break;

        default:

            break;

        }

        //設置控制流

        serial -> setFlowControl(QSerialPort::NoFlowControl);

        //關閉設置菜單使能

        ui -> PortBox -> setEnabled(false);

        ui -> BaudBox -> setEnabled(false);

        ui -> BitNumBox -> setEnabled(false);

        ui -> ParityBox -> setEnabled(false);

        ui -> StopBox -> setEnabled(false);

        ui -> openButton -> setText(tr("關閉串口"));

        ui -> sendButton -> setEnabled(false);

    }

    else

    {

        //關閉串口

        serial -> clear();

        serial -> close();

        serial -> deleteLater();

        //恢復設置使能

        ui -> PortBox -> setEnabled(true);

        ui -> BaudBox -> setEnabled(true);

        ui -> BitNumBox -> setEnabled(true);

        ui -> ParityBox -> setEnabled(true);

        ui -> StopBox -> setEnabled(true);

        ui -> openButton -> setText(tr("打開串口"));

        ui -> sendButton -> setEnabled(true);

    }

    //連接信號槽

    QObject::connect(serial, &QSerialPort::readyRead, this, &MainWindow::Read_Data);

}

main.c文件為：

#include "mainwindow.h"

#include

int main(int argc, char *argv[])

{

    QApplication a(argc, argv);

    MainWindow w;

    w.show();

    return a.exec();

}

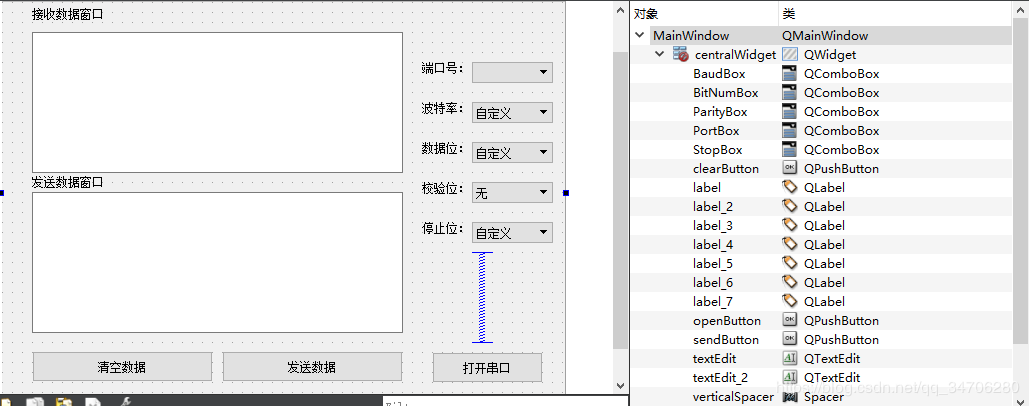

mainwidow.ui為：

STM32硬件驅動程序代碼如下：

main.c文件：

#include "sys.h"

#include "delay.h"

#include "usart.h"

#include "led.h"

int main(void)

{

u8 t;

u8 len;

u16 times = 0;

Stm32_Clock_Init(360, 25, 2, 8);

delay_init(180);

uart_init(90, 115200);

LED_Init();

while(1)

{

if(USART_RX_STA & 0x8000)

{

len = USART_RX_STA & 0x3fff;

printf("rn You send information is: rn");

for(t = 0; t < len; t++)

{

USART1 -> DR = USART_RX_BUF[t];

while(0 == (USART1 -> SR & 0x40));

}

printf("rnrn");

USART_RX_STA = 0;

}

else

{

times++;

if(0 == times % 5000)

{

printf("rnALIENTEK MXX STM32F4/F7 develop board Serial testrn");

printf("mengxiangxing@MXXrnrnrn");

}

if(0 == times % 200)

{

printf("Please input data and end with ENTERrn");

}

if(0 == times % 30)

{

LED0 = !LED0;

}

delay_ms(10);

}

}

}

串口初始化代碼：

void uart_init(u32 pclk2,u32 bound)

{

float temp;

u16 mantissa;

u16 fraction;

temp=(float)(pclk2*1000000)/(bound*16);

mantissa=temp;

fraction=(temp-mantissa)*16;

    mantissa<<=4;

mantissa+=fraction;

RCC->AHB1ENR|=1<<0;

RCC->APB2ENR|=1<<4;

GPIO_Set(GPIOA,PIN9|PIN10,GPIO_MODE_AF,GPIO_OTYPE_PP,GPIO_SPEED_50M,GPIO_PUPD_PU);

  GPIO_AF_Set(GPIOA,9,7); //PA9,AF7

GPIO_AF_Set(GPIOA,10,7);//PA10,AF7

//2¨ì??êéè??

  USART1->BRR=mantissa;

USART1->CR1&=~(1<<15);

USART1->CR1|=1<<3;

#if EN_USART1_RX

USART1->CR1|=1<<2;

USART1->CR1|=1<<5;

MY_NVIC_Init(3,3,USART1_IRQn,2);

#endif

USART1->CR1|=1<<13;

}

由此變簡單的實現了STM32向PC機發送數據程序。
