1.基礎介紹

1-1：單片機的“低功耗模式”，像是手機的待機模式，不同于正常運行模式，處于一種省電省資源的狀態

1-2：在運行情況下，HCLK為cpu提供時鐘，cortex-m3內核執行程序的代碼，如果處于中斷事件的等待時，可以進入低功耗模式用來節省資源等

1-3：STM32一共有著3個低功耗模式

（1）睡眠模式（cm3內核停止，外設時鐘等依舊運行）

（2）停止模式（所有的時鐘）

（3）待機模式（1.8V內核電源關閉）

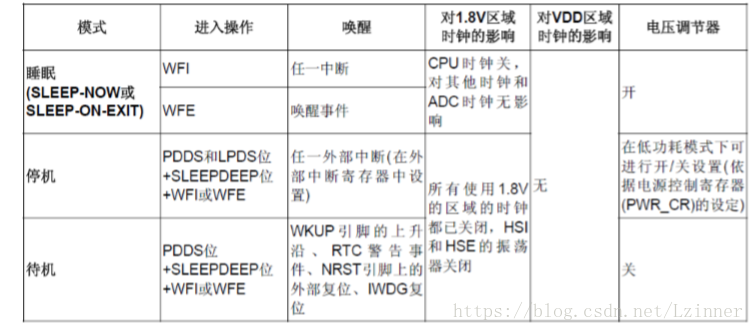

1-4：具體介紹（引自正點原子參考手冊）

2.配置方式

2-1：進入待機模式函數

配置時鐘+設置喚醒源+待機模式設置

void Sys_Standby(void)

{

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE); //使能PWR外設時鐘

PWR_WakeUpPinCmd(ENABLE);  //使能喚醒管腳功能,在WkUp的上升沿進行

PWR_EnterSTANDBYMode();   //進入待機（STANDBY）模式 設置相應的進入條件（已經封裝成了完整的函數）

}

一般而言，進入待機模式的函數已經封裝成了具體的函數，拆開來看:

1.清除Wk_up位

2.設置PWR_CR位使得CPU進入深度睡眠時又進入待機模式

3.設置PDDS位CPU設置深度睡眠模式時進入待機模式

4.__WFI指令

void PWR_EnterSTANDBYMode(void)

{

  /* Clear Wake-up flag */

  PWR->CR |= PWR_CR_CWUF;

  /* Select STANDBY mode */

  PWR->CR |= PWR_CR_PDDS;

  /* Set SLEEPDEEP bit of Cortex System Control Register */

  SCB->SCR |= SCB_SCR_SLEEPDEEP;

/* This option is used to ensure that store operations are completed */

#if defined ( __CC_ARM   )

  __force_stores();

#endif

  /* Request Wait For Interrupt */

  __WFI();

}

4.以Wkup上升沿為喚醒條件，設置中斷配置函數

oid EXTI0_IRQHandler(void)

{

EXTI_ClearITPendingBit(EXTI_Line0); // 清除LINE10上的中斷標志位

if(Check_WKUP())//關機?

{

Sys_Enter_Standby();

}

}

5.代碼：實現按鈕3s開機，按鈕3s關機，就像手機的開關機一樣

#include "wkup.h"

#include "led.h"

#include "delay.h"

//待機模式

//1.設置時鐘

//2.設置喚醒條件

//3.設置進入條件

void Sys_Standby(void)

{

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE); //使能PWR外設時鐘

PWR_WakeUpPinCmd(ENABLE);  //使能喚醒管腳功能,在WkUp的上升沿進行

PWR_EnterSTANDBYMode();   //進入待機（STANDBY）模式 設置相應的進入條件（已經封裝成了完整的函數）

}

//系統進入待機模式

//1.復位所有的io

//2.待機模式設置

void Sys_Enter_Standby(void)

{

RCC_APB2PeriphResetCmd(0x01fc,DISABLE);//復位

Sys_Standby();//啟動待機模式

}

//檢測WKUP腳的信號

//返回值1:連續按下3s以上

//      0:錯誤的觸發，進入待機模式

u8 Check_WKUP(void)

{

u8 t=0; //記錄按下的時間

LED0=0; //亮燈DS0

while(1)

{

if(WKUP_KD)//判斷按下的時間

{

t++; //已經按下了

delay_ms(30);

if(t>=100) //按下超過3秒鐘

{

LED0=0; //點亮DS0

return 1; //按下3s以上了

}

}else

{

LED0=1;

return 0; //按下不足3秒

}

}

}

//中斷,檢測到PA0腳的一個上升沿.

//中斷線0線上的中斷檢測

void EXTI0_IRQHandler(void)

{

EXTI_ClearITPendingBit(EXTI_Line0); // 清除LINE10上的中斷標志位

if(Check_WKUP())//關機?

{

Sys_Enter_Standby();

}

}

//PA0 WKUP喚醒初始化

void WKUP_Init(void)

{

    GPIO_InitTypeDef  GPIO_InitStructure;

NVIC_InitTypeDef NVIC_InitStructure;

EXTI_InitTypeDef EXTI_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_AFIO, ENABLE);//使能GPIOA和復用功能時鐘

GPIO_InitStructure.GPIO_Pin =GPIO_Pin_0; //PA.0

GPIO_InitStructure.GPIO_Mode =GPIO_Mode_IPD;//上拉輸入

GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化IO

    //使用外部中斷方式

GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0); //中斷線0連接GPIOA.0

    EXTI_InitStructure.EXTI_Line = EXTI_Line0; //設置按鍵所有的外部線路

EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt; //設外外部中斷模式:EXTI線路為中斷請求

EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising;  //上升沿觸發

    EXTI_InitStructure.EXTI_LineCmd = ENABLE;

EXTI_Init(&EXTI_InitStructure); // 初始化外部中斷

NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn; //使能按鍵所在的外部中斷通道

NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2; //先占優先級2級

NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2; //從優先級2級

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //使能外部中斷通道

NVIC_Init(&NVIC_InitStructure); //根據NVIC_InitStruct中指定的參數初始化外設NVIC寄存器

if(Check_WKUP()==0) Sys_Standby();    //不是開機,進入待機模式

}
