單片機位操作詳解

發布者:溫馨小屋最新更新時間:2025-02-25 來源: jianshu關鍵字:單片機  位操作  固件函數庫 手機看文章 掃描二維碼
隨時隨地手機看文章

1.把最低位置1

 int byt=0x50;

寫成:byt|=0x01; 或者 byt|=(0x01<<0);  //要把哪位置1  就左移幾位

代碼

#include

int main(void)

{

int byt=0x50; //

    byt|=(0x01<<0);//要把哪位置1  就左移幾位

     //byt&=~(0x01<<0);//要把哪位清0  就左移幾位取反 再進行與操作

    printf('%x',byt);

}

2.把某位清零或置1


#include

#define SET_BIT(x,bit)  (x|=(1<

#define RESET_BIT(x,bit)  (x&=(~(1<

int main(void)

{

  int bty=0x58;   //0101 1000

  SET_BIT(bty,0);  //把第一位置1

  printf('置一 %xn',bty);

  RESET_BIT(bty,0);//把第一位清0

  printf('清零 %xn',bty);

}



一個32位數據 字節讀取操作

1.獲取單字節

#include

#define GET_LOW_BYTE0(x)  ((x>>0)&0x000000FF) //取第0個字節

#define GET_LOW_BYTE1(x)  ((x>>8)&0x000000ff) //取第1個字節

#define GET_LOW_BYTE2(x)  ((x>>16)&0x000000ff)//取第2個字節

#define GET_LOW_BYTE3(x)  ((x>>24)&0x000000ff)//取第3個字節

int main(void)

{

unsigned long a =0x12345678;

printf('0x%x的第0個字節為: 0x%xn',a,GET_LOW_BYTE0(a));  //0x78

printf('0x%x的第1個字節為: 0x%xn',a,GET_LOW_BYTE1(a)); //0x56

printf('0x%x的第2個字節為: 0x%xn',a,GET_LOW_BYTE2(a)); //0x34

printf('0x%x的第3個字節為: 0x%xn',a,GET_LOW_BYTE3(a)); //0x12

}


2.獲取第幾位

#include

#define GET_BIT(x,bit) ((x&(1<>bit) /*獲取第bit位*/

int main(void)

{

unsigned int byt=0x58;         /*二進制為0101 1000 */

printf('0x%x的第0位為: %dn',byt,GET_BIT(byt,0));

printf('0x%x的第3位為: %dn',byt,GET_BIT(byt,3));

printf('0x%x的第4位為: %dn',byt,GET_BIT(byt,4));

printf('0x%x的第5位為: %dn',byt,GET_BIT(byt,5));

printf('0x%x的第6位為: %dn',byt,GET_BIT(byt,6));

printf('0x%x的第7位為: %dn',byt,GET_BIT(byt,7));

}



一個32bit數據的位,字節清零操作

1.清零某個字節

#include

//32位數據清零某個字節

#define CLEAR_LOW_BYTE0(x) (x&=0xffffff00)

#define CLEAR_LOW_BYTE1(x) (x&=0xffff00ff)

#define CLEAR_LOW_BYTE2(x) (x&=0xff00ffff)

#define CLEAR_LOW_BYTE3(x) (x&=0x00ffffff)

int main(void)

{

unsigned long a=0x11223344;

unsigned long b=0x11223344;

unsigned long c=0x11223344;

unsigned long d=0x11223344;

printf('第0個字節清空%xn',CLEAR_LOW_BYTE0(a));

printf('清空第1個字節%xn',CLEAR_LOW_BYTE1(b));

printf('第2個字節清空%xn',CLEAR_LOW_BYTE2(c));

printf('清空第3個字節%xn',CLEAR_LOW_BYTE3(d));

}






STM32寄存器配置

STM32有幾套固件函數庫,這些固件庫函數以函數的形式進行1層或者多層封裝(軟件開發中很重要的思想之一:分層思想),但是到了最里面的一層就是對寄存器的配置。

我們平時都比較喜歡固件庫來開發,大概是因?yàn)楣碳?kù)用起來比較簡單,用固件庫寫出來的代碼比較容易閱讀。

最近一段時間一直在配置寄存器,越發地發現使用寄存器來進行一些外設的配置也是很容易懂的。

使用寄存器的方式編程無非就是往寄存器的某些位置1、清零以及對寄存器一些狀態位進行判斷、讀取寄存器的內容等。

這些基本操作在上面的例子中已經有介紹,我們依舊以實例來鞏固上面的知識點(以STM32F1xx為例):

(1)寄存器配置

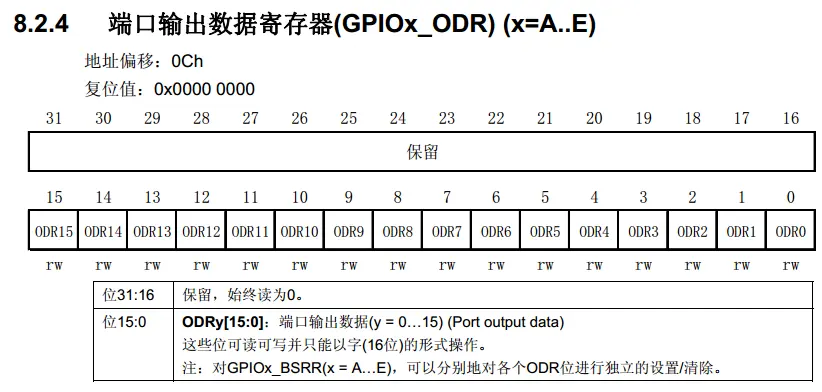

看一下GPIO功能的端口輸出數據寄存器  (GPIOx_ODR) (x=A..E)  :

假設我們要讓PA10引腳輸出高、輸出低,可以這么做:

方法一:

GPIOA->ODR |=1<<10;/* PA10輸出高(置1操作) */

GPIOA->ODR &= ~(1<<10);/* PA10輸出低(清0操作) */

也可用我們上面的置位、清零的宏定義:

SET_BIT(GPIOA->ODR,10);/* PA10輸出高(置1操作) */

CLEAR_BIT(GPIOA->ODR,10);/* PA10輸出低(清0操作) */

方法二:

GPIOA->ODR |= (uint16_t)0x0400;/* PA10輸出高(置1操作) */

GPIOA->ODR &= ~(uint16_t)0x0400;/* PA10輸出低(清0操作) */

貌似第二種方法更麻煩?還得去細心地去構造一個數據。

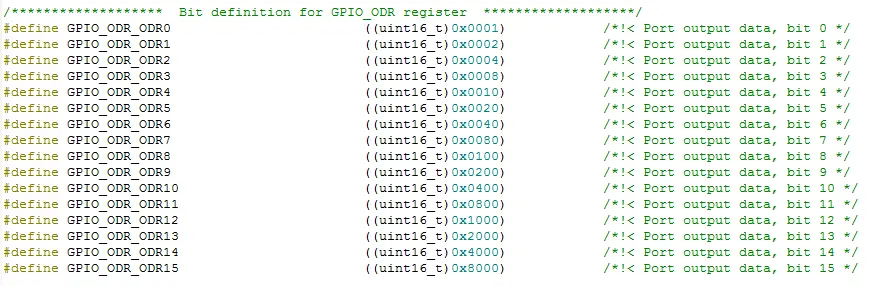

但是,其實第二種方法其實是ST推薦我們用的方法,為什么這么說呢?因?yàn)镾T官方已經把這些我們要用到的值給我們配好了,在stm32f10x.h中:

這個頭文件中存放的就是外設寄存器的一些位配置。

所以我們的方法二等價于:

GPIOA->ODR |= GPIO_ODR_ODR10;/* PA10輸出高(置1操作) */

GPIOA->ODR &= ~GPIO_ODR_ODR10;/* PA10輸出低(清0操作) */

兩種方法都是很好的方法,但方法一似乎更好理解。

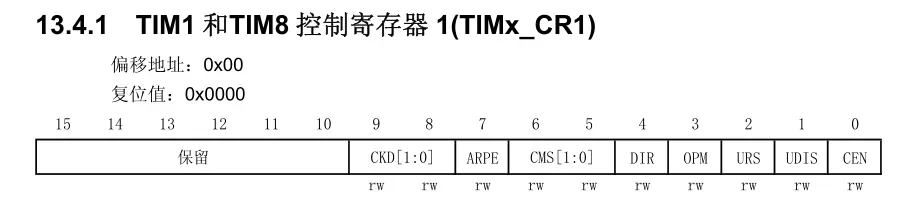

配置連續幾位的方法也是一樣的,就不介紹了。簡單介紹配置不連續位的方法,以TIM1的CR1寄存器為例:

設置CEN位為1、設置CMS[1:0]位為01、設置CKD[1:0]位為10:

TIM1->CR1 |= (0x1<<1)| (0x1<<5) |(0x2<<8);

這是組合的寫法。當然,像上面一樣拆開來寫也是可以的。

(2)判斷標志位

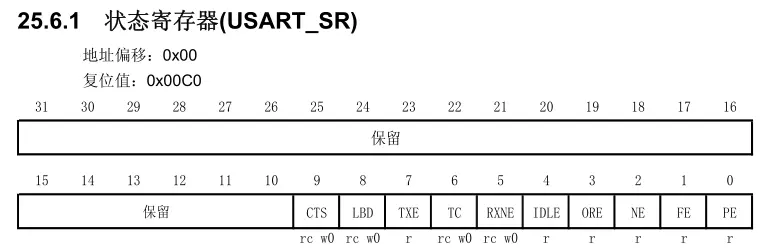

以狀態寄存器(USART_SR) 為例:

判斷RXNE是否被置位:

/* 數據寄存器非空,RXNE標志置位 */

if(USART1->SR & (1<<5))

{

/* 其它代碼 */

USART1->SR &= ~(1<<5);/* 清零RXNE標志 */

}

或者:

/* 數據寄存器非空,RXNE標志置位 */

if(USART1->SR & USART_SR_RXNE)

{

/* 其它代碼 */

USART1->SR &= ~USART_SR_RXNE;/* 清零RXNE標志 */

}

四、總結

以上就是本次關于位操作的一點總結筆記,有必要掌握。雖然說在用STM32的時候有庫函數可以用,但是最接近芯片內部原理的還是寄存器。有可能之后有用到其它芯片沒有像ST這樣把寄存器相關配置封裝得那么好,那就不得不直接操控寄存器了。

此外,使用庫函數的方式代碼占用空間大,用寄存器的話,代碼占用空間小。之前有個需求,我能用的Flash的空間大小只有4KB,遇到類似這樣的情況就不能那么隨性的用庫函數了。


i<<3 相當于把所有2進制左移3位  右邊補零

左移n位相當于 乘以2的n次方 前提是數據不能丟失

i>>3 相當于把所有2進制右移3位

右移n位 相當于除以2的n次方
