一，前言

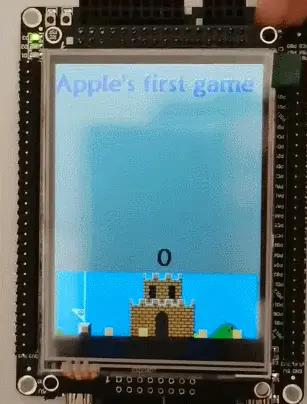

要過年了，我就玩會吧~GUI之前學習過了guilite源碼，那么我就調用它的API自己做個小游戲玩玩。步驟是先在vs上完成調試，然后移植到stm32F4開發板上。主要也想多用用新買的并口LCD屏，因為之前的ili9325并口8bit連camera不能用DMA，我又買了個ili9431并口16bit屏幕(連接camera方便DMA直接采集賦值)，因為8bit的話，16bit需要先傳高bit再傳低bit給LCD。而camera DMA是4個字節按低地址到高地址寫到LCD，這樣就導致8bit LCD無法通過DMA連接camera了。跑題了，我順便述說我的新屏幕，哈哈~先看下游戲效果圖吧！其實可以理解為一個超級瑪麗小游戲。


二，vs調試遇到的問題

我是官網的example基礎上，借用它圖及走路，跳躍的邏輯代碼，然后改成了按鍵可以觸發的小游戲。想想容易，結果過程中也遇到了些坎坷。
1. 文字更新，無法消去之前的。--已解決
rect在surface創建的時候范圍需要填寫正確。然后通過調用s_surface->show_layer來顯示level0層的內容，進行恢復。
2. 如何設計重玩。--已解決
做了些標志位，然后重玩需要調用reset函數來重置位置。
3. 背景圖片移動不知道用哪個API或設計方案。--未解決
現在也沒找到解決方法，guilite庫好像不支持圖片移動的API。它的移動物體要么是重繪，要么就是要預先準備好一張張圖片。這個我去之后有機會再看看其它GUI源碼是如何做的。否則三維立方體確實是有移動的，但是這個移動只是幾條線段的移動。我這個背景圖片數組很大，難道也要通過矩陣變換數學公式來實現移動？

三，STM32GUI調試問題

1. cpp函數中按鈕按下后的回調函數總是找不到。導致編譯不通過。
原因是UIcode.cpp是cpp文件不是c文件，所以c要引用c++的函數需要添加extern c。主要是忘記了它是cpp文件，哈哈~
2. 代碼一運行就進入了while循環。
因為有2層，在底層set_surface的時候到calloc出現assert error進入while死循環。查了下我設置了2403202=150K，而STM32F407雖然有192Kram，但是其中64K不是連續的。于是我縮小了尺寸，挑選要更新的界面區域。大概為48K吧，但是依然calloc出錯？
于是思考了下calloc申請堆空間出錯只有一種原因，就是內存不過，但是現在48K為什么會不夠呢！想起來HEAP段的大小可以設置的，估計設置小了，查了map文件果然，HEAP默認只分配了512字節。

    HEAP                                     0x20001b58   Section      512  startup_stm32f40_41xxx.o(HEAP)

    Heap_Mem                                 0x20001b58   Data         512  startup_stm32f40_41xxx.o(HEAP)

    STACK                                    0x20001d58   Section     1024  startup_stm32f40_41xxx.o(STACK)

    Stack_Mem                                0x20001d58   Data        1024  startup_stm32f40_41xxx.o(STACK)

作者：applecai

鏈接：https://www.jianshu.com/p/15c7d503cda8

來源：簡書

著作權歸作者所有。商業轉載請聯系作者獲得授權，非商業轉載請注明出處。

原因找到了，那么就修改Heap段配置大小，修改startup_stm32f40_41xxx.s
Heap_Size EQU 0x00000200改成Heap_Size EQU 0x00010000

3. object走路速度快。
也就是刷屏變換比vs2017工程中快，所以把delay50變100。這樣調試下速度差不多。
4. 跳一下后，key數值每次加2
防抖動從5改成10.估計我一次按下抖動了2次，所以認為按下2次。修改為10后，按一次key，跳一次數值加1。一切如預期。

四，總結

Every thing under control. What a wonderful day!
游戲使用方法

1. 開機

2. 按一下key0，游戲開始，主人公出現。

3. 在游戲過程中按key0，主人公跳起，必要碰到4個障礙物。

4. 跳過4個障礙物后，顯示win結束游戲，按一次key0又可以重來。

5. 過程中若遇到障礙物，則顯示GO。游戲結束，按一次key0又可以重來。

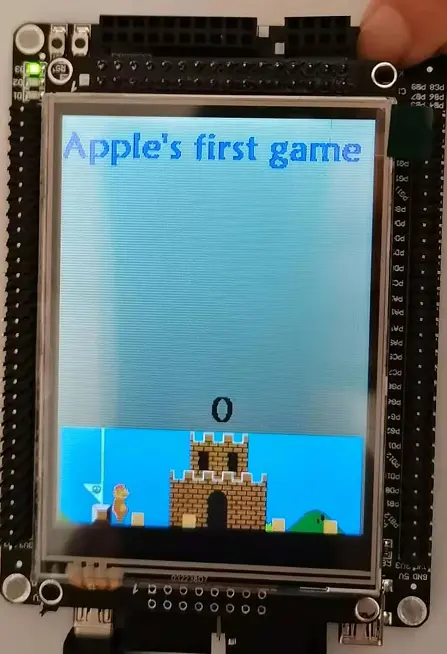

游戲錄制效果
