1+X 傳感網中級備考STM32:HAL庫之GPIO函數功能介紹

發布者:Xingfu6666最新更新時間:2025-01-07 來源: jianshu關鍵字:STM32  HAL庫 手機看文章 掃描二維碼
隨時隨地手機看文章

1.函數存放路徑

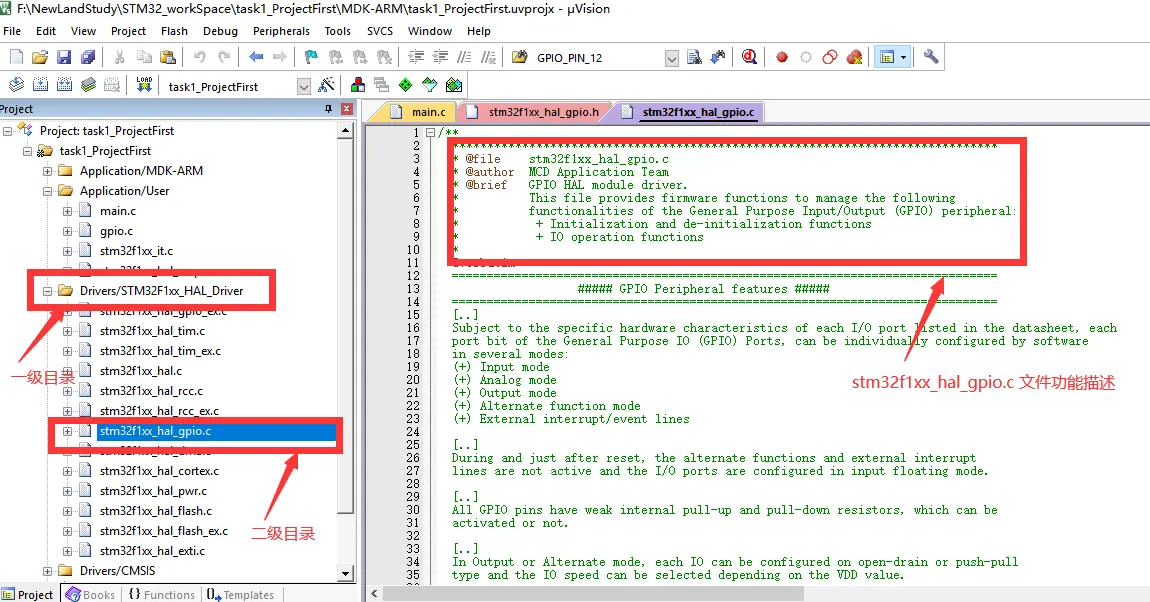

HAL庫的GPIO函數,存放路徑如圖1所示:路徑Driver/STM32F1xx_HAL_Driver/stm32f1xx_hal_gpio.c,其中一級文件夾STM32F1xx_HAL_Driver存放的是ST公司提供的HAL庫頭文件和源文件,也就是所有底層硬件抽象層API接口函數的聲明和定義;之前大家學習51單片機都是直接對寄存器進行配置,而對于STM32數百個寄存器直接配置將非常繁瑣;HAL庫提供的這一整套API方便開發者直接調用函數,不需要去知道操作的哪個寄存器;
但這不是說寄存器相關原理就完全不用學習了,相反,在STM32的學習過程中,大家既要知道函數的功能,也要了解各個外設的硬件運行機制;這樣HAL庫的開發才會游刃有余;后面的函數功能介紹部分,我們也會同步介紹相關寄存器的操作;
文件夾中的每一個源文件stm32f1xx_hal-ppp.c都對應一個頭文件stm32f1xx_hal-ppp.h,

圖1,GPIO函數的存放路徑


2.1  HAL_GPIO_Init( )

函數功能介紹:該函數主要用來初始化我們需要用到的GPIO端口引腳,設置其工作頻率、工作模式、上下拉等參數,當使用CubeMX配置工程時,所有參數在CubeMX中調配,函數自動在工程中生成。
函數參數:GPIOx: 是GPIO_TypeDef  *  類型,參數可選范圍是:.GPIOA~GPIOG;
函數參數:GPIO_Init:是 GPIO_InitTypeDef *類型,該結構體指針包含的變量有:GPIO口的速度,GPIO口的模式,GPIO口的上拉或下拉狀態,GPIO口的Pin位操作引腳;
返回值:無
應用場景:任何GPIO的端口都需要先進行初始化操作;


 * @brief  Initializes the GPIOx peripheral according to the specified parameters in the GPIO_Init.

 * @param  GPIOx: where x can be (A..G depending on device used) to select the GPIO peripheral

 * @param  GPIO_Init: pointer to a GPIO_InitTypeDef structure that contains

 *        the configuration information for the specified GPIO peripheral.

 * @retval None


void HAL_GPIO_Init(GPIO_TypeDef  *GPIOx, GPIO_InitTypeDef *GPIO_Init)


2.2   HAL_GPIO_WritePin()

函數功能:主要功能是給某個GPIO寫0或1;
注意事項:此函數使用GPIOx_BSRR寄存器來允許讀取/修改訪問。通過這種方式,在讀取和修改訪問之間沒有發生IRQ的風險;
函數參數:GPIOx: 是GPIO_TypeDef  * 類型,是GPIO寄存器類型,參數可選范圍是GPIOA~GPIOG;
函數參數: GPIO_Pin:是unit16_t類型,是GPIO寄存器的位端口;連接外設LED燈;參數可選范圍是GPIO_PIN_0~GPIO_PIN_15;
函數參數: PinState,指定要寫入選定位的值;參數可選范圍是,GPIO_PIN_RESET,GPIO_PIN_SET兩個值;
返回值:無;
應用場景:設置LED燈亮滅,與延時函數配合使用;
寄存器關聯:通過調用該函數HAL_GPIO_WritePin(),可以設置ODR寄存器的值(該寄存器的16位可讀可寫),然后IO端口即可輸出對應寫入的值;


  * @brief  Sets or clears the selected data port bit.

  * @note   This function uses GPIOx_BSRR register to allow atomic read/modify

  *         accesses. In this way, there is no risk of an IRQ occurring between

  *         the read and the modify access.

  * @param  GPIOx: where x can be (A..G depending on device used) to select the GPIO peripheral

  * @param  GPIO_Pin: specifies the port bit to be written.

  *          This parameter can be one of GPIO_PIN_x where x can be (0..15).

  * @param  PinState: specifies the value to be written to the selected bit.

  *          This parameter can be one of the GPIO_PinState enum values:

  *           @arg GPIO_PIN_RESET: to clear the port pin

  *           @arg GPIO_PIN_SET: to set the port pin

  * @retval None


void HAL_GPIO_WritePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState)


2.3 HAL_GPIO_TogglePin()

函數簡介:用于翻轉某個GPIO引腳的電平狀態。如果為0則變?yōu)?;如果為1則變?yōu)?。
函數參數:GPIOx: 是GPIO_TypeDef  * 類型,是GPIO寄存器類型,參數可選范圍是GPIOA~GPIOG;
函數參數: GPIO_Pin:是unit16_t類型,是GPIO寄存器的位端口;連接外設LED燈;參數可選范圍是GPIO_PIN_0~GPIO_PIN_15;
返回值:無
應用場景:設置LED燈亮滅


  * @brief  Toggles the specified GPIO pin

  * @param  GPIOx: where x can be (A..G depending on device used) to select the GPIO peripheral

  * @param  GPIO_Pin: Specifies the pins to be toggled.

  * @retval None


void HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)


2.4 HAL_GPIO_ReadPin()

函數簡介:讀取輸入端口引腳的狀態;
函數參數:GPIOx: 是GPIO_TypeDef  * 類型,是GPIO寄存器類型,參數可選范圍是GPIOA~GPIOG;
函數參數: GPIO_Pin:是unit16_t類型,是GPIO寄存器的位端口;連接外設LED燈;參數可選范圍是GPIO_PIN_0~GPIO_PIN_15;
返回值:   引腳輸入狀態的值;返回值有:GPIO_PIN_RESET或GPIO_PIN_SET;
應用場景:按鍵讀取GPIO的狀態;

寄存器關聯:通過調用函數 HAL_GPIO_ReadPin(),
可以實現對IDR寄存器的數據讀取;
IDR是只讀輸入寄存器,并且只能以16 位的形式讀出;
例如要讀取GPIOF.5 的輸入電平,方法是:
HAL_GPIO_ReadPin (GPIOF, GPIO_Pin_5);



  * @brief  Reads the specified input port pin.

  * @param  GPIOx: where x can be (A..G depending on device used) to select the GPIO peripheral

  * @param  GPIO_Pin: specifies the port bit to read.

  *         This parameter can be GPIO_PIN_x where x can be (0..15).

  * @retval The input port pin value.


GPIO_PinState HAL_GPIO_ReadPin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)


3.函數參數:結構體類型的函數參數

結構體就是將多個變量組合為一個有機整體,
函數  HAL_GPIO_Init( ), 第一個參數 是 GPIO,它的類型是  GPIO_TypeDef  * ,指向結構體變量(GPIO_TypeDef  )的指針;右鍵雙擊  GPIO_TypeDef,然后選擇 go to definition.就可以查看到該結構體成員變量的定義如圖2所示:

圖2:GPIO_TypeDef 結構體定義


該結構體成員變量表示了7個寄存器的名稱,STM32 的每個 IO 端口都由這 7 個寄存器來控制;其中,我們最常用的 IO 端口寄存器是 4 個:CRL、CRH、IDR、ODR


2 個 32 位的端口配置寄存器 CRL 和 CRH;
2 個 32 位的數據寄存器 IDR 和 ODR;
1 個 32 位的置位/復位寄存器BSRR;
1個 16 位的復位寄存器 BRR;
1 個 32 位的鎖存寄存器 LCKR;

第二個參數是GPIO_Init:它的類型是GPIO_InitTypeDef *,指向結構體變量(GPIO_InitTypeDef )的指針,其中GPIO_InitTypeDef結構體包含了Pin,mode ,pull,speed等幾個成員變量,分別描述了GPIO口的速度,模式,和端口上拉或下拉狀態等;
結構體指針成員變量的引用方法是通過 '->'符號實現,比如要訪問GPIOC結構體指針指向的成員變量Speed,方法是GPIOC-> Speed;

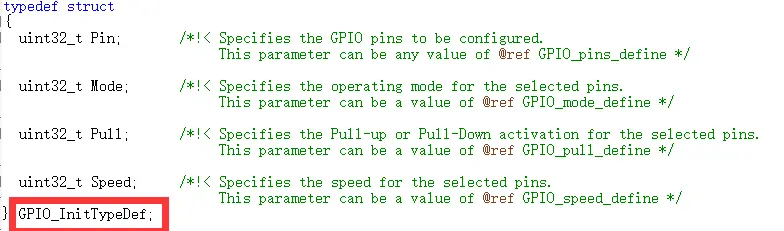

圖3 GPIO_InitTypeDef 結構體定義

當函數的入口參數隨著開發不得不增多時,采用結構體變量,只需要在結構體中增加成員變量,而不需要修改函數定義就可以達到增加變量的目的;從而提高代碼的可讀性。
