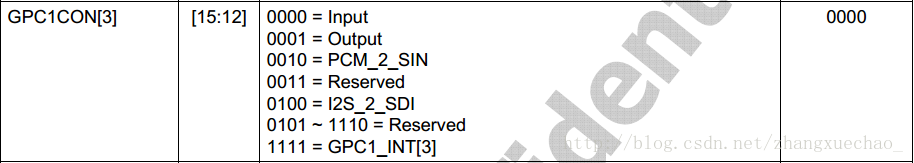

GPC1CON, R/W, Address = 0xE020_0080

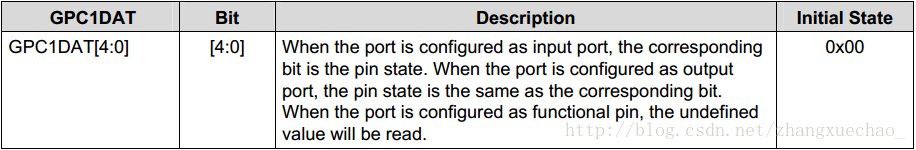

GPC1DAT, R/W, Address = 0xE020_0084

舉例

#define GPC1CON *((volatile unsigned int*)0xE0200080)

#define GPC1DAT *((volatile unsigned int*)0xE0200084)

*(unsigned int*)GPC1CON &= ~(0xf << 12);

*(unsigned int*)GPC1CON |= (0x1 << 12);

*(unsigned int*)GPC1DAT &= ~(0x1 << 3);

*(unsigned int*)GPC1DAT |= (0x1 << 3);

關鍵字：S5PV210 點亮Led 引用地址：S5PV210 點亮Led
