一、三星官方推薦方式

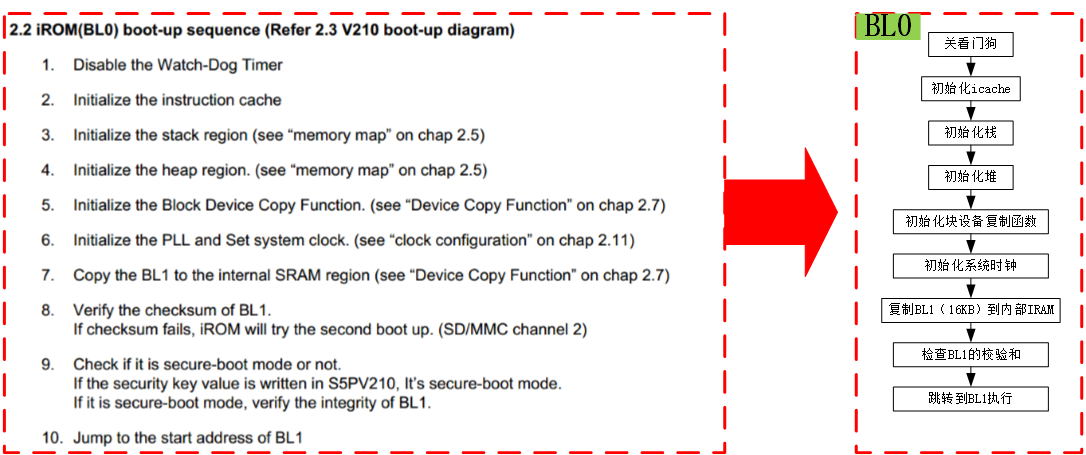

1、數據手冊《S5PV210_iROM_Application_note》中截取：
（1）第一步：執行BL0。執行完成后調用BL1
（2）第二步：執行BL1。加載BL2到SRAM中
（3）第三步：執行BL2。初始化DDR。
（4）第四步：將OS加載到DDR中
（5）第五步：操作系統在DDR中啟動運行
2、詳細分析
（1）BL0：這一段代碼是三星官方出廠時燒錄的一段代碼，存在SoC內部的iROM（就是SROM，容量64KB）中。
（2）BL1：啟動代碼的前16KB，負責初始化NandFlash和讀取啟動代碼的后面80KB代碼到SRAM中運行。
（3）BL2：初始化DRAM，將OS讀取到DRAM中，最終啟動OS，系統運行起來。
注意：三星推薦的這種方式限制了bootloader的大小不能超過96KB。
二、uboot的啟動方式
uboot是一種通用的啟動方式，對啟動代碼的大小沒有限制。
啟動過程和三星的前兩步是一樣的，不同之處在uboot中的BL1會初始化DDR，將uboot的剩余代碼全部復制到DRR中，然后，用匯編代碼的一句長轉移指令跳轉到DRR中去執行剛剛copy的一份BL2代碼，在BL2中加載操作系統，完成啟動。
注意：
（1）uboot的大小沒有限制
（2）跳轉之前，需要代碼的重定位
（3）在實際的工程項目中可能不會使用這種uboot，而是自己寫一個uboot，更加適合項目
