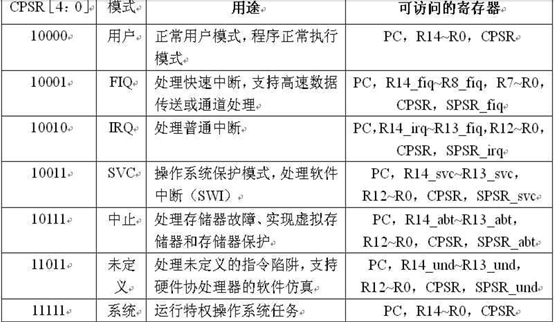

ARM寄存器的簡單分類:圖1-1:

圖1-1

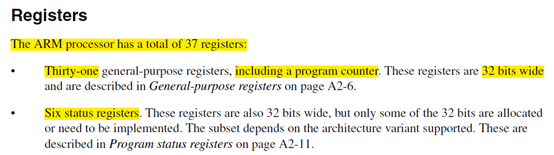

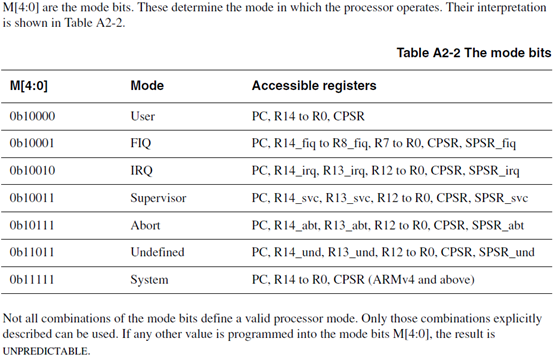

ARM微處理器中共有37個32位寄存器,其中31個通用寄存器,6個狀態寄存器。但是這些寄存器不能被同時訪問,在七種模式中,可以訪問的寄存器種類不同。但是,通用寄存器R14——R0、程序計數器PC、一個狀態寄存器cpsr都是可以被訪問的。

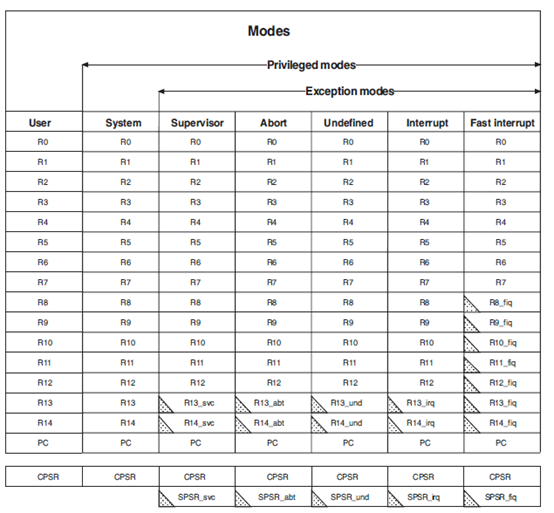

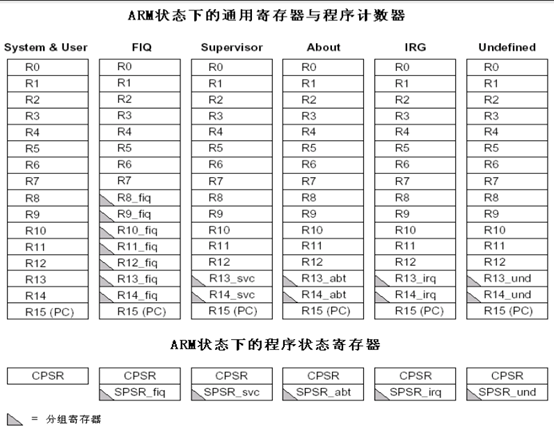

具體的情況如下圖1-2所示:

圖1-2
寄存器分類:
1、不分組通用寄存器:
R0-R7是不分組寄存器。所謂不分組就是在七種模式下的任意一種模式都訪問同一個物理寄存器地址。就是不分組寄存器沒有特權模式,任意一種模式都可以使用未分組寄存器。
2.分組寄存器R8——R12:
FIQ模式分組寄存器R8——R12.
FIQ以外的分組寄存器R8-----R12
3.分組寄存器R13、R14:
寄存器R13通常用做堆棧指針SP。

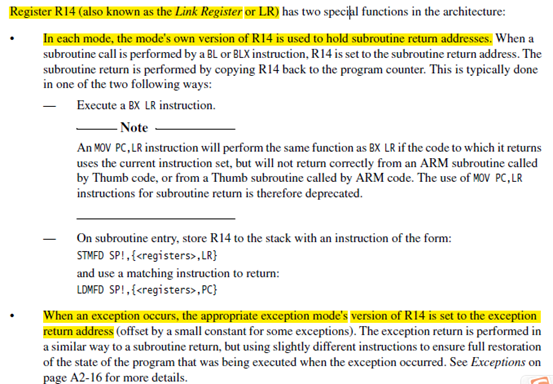

寄存器R14用做子程序鏈接寄存器(Link Register LR),也稱為LR,指向函數的返回地址。
4.程序計數器:
寄存器R15被用做程序計數器,也稱為PC。其值等于當前執行的指令的地址+8(因為在取址和執行之間多了一個譯碼的階段)。PC總是指向正在運行的后兩條指令地址,即是當前執行指令的地址+8.
5.狀態寄存器:
圖1-3:

圖1-3

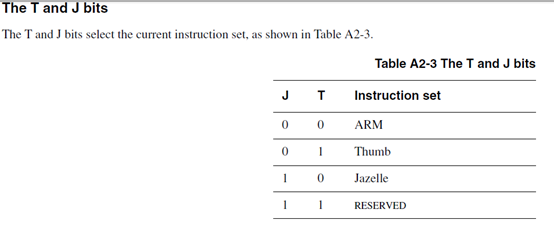

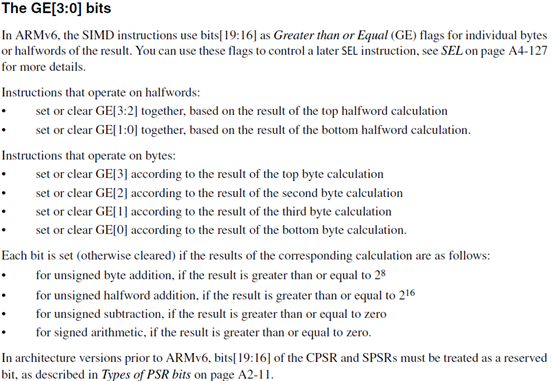

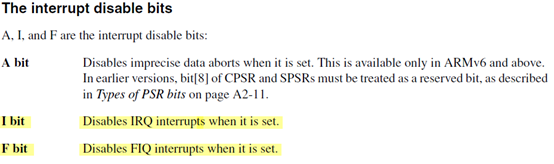

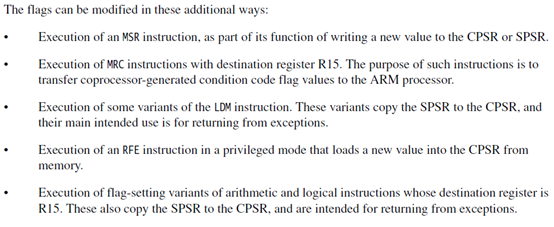

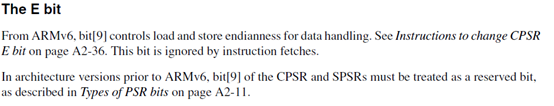

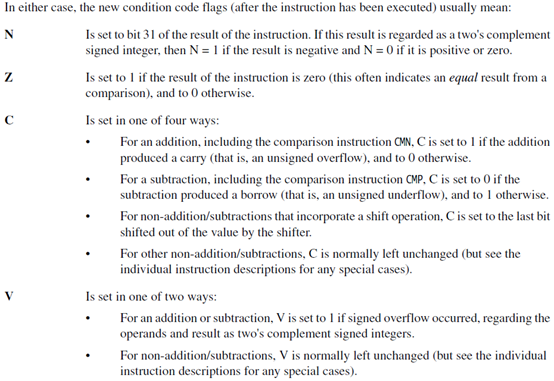

ARM所有工作模式下都可以訪問程序狀態寄存器CPSR。CPSR包含條件標志位、中斷控制位、當前處理器模式以及其他狀態和控制信息。CPSR在每種異常模式下都有一個對應的物理寄存器----程序狀態保存寄存器SPSR。當異常發生的時候,SPSR用于保存CPSR的值,以便異常返回后恢復異常發生時的工作狀態。

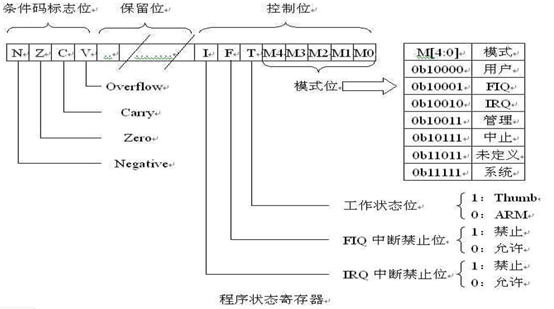

CPSR狀態寄存器的示意圖:圖1-4:

圖1-4
圖1-5:

圖1-5
ARM框架文檔

31個通用寄存器,6個狀態寄存器(一個cpsr,5個spsr)。


通用31個寄存器,被分為了三類:R0~R7,R8~R14,PC程序計數器(R15)。

R13常做堆棧指針的。

R14保存調用子函數的返回地址,和中斷的返回地址。

用于程序計數器,pc指針。
cpsr:

解釋:








關鍵字:ARM 寄存器 模式
引用地址:
