STM32的工作電壓(VDD )為2.0～3.6V，通過內置的電壓調節器提供所需的1.8V電源，當主電源VDD 掉電后，通過VBAT 腳為實時時鐘(RTC)和備份寄存器提供電源（下圖為STM32F1**系列電源框架圖，STM32基本大同小異）。

1、名詞解析

可以看到上圖有VDD、VSS、VDDA、VSSA、VREF+等標識，這些是什么意思呢？有什么特點呢？如何看懂STM32系統的電源框架圖呢？

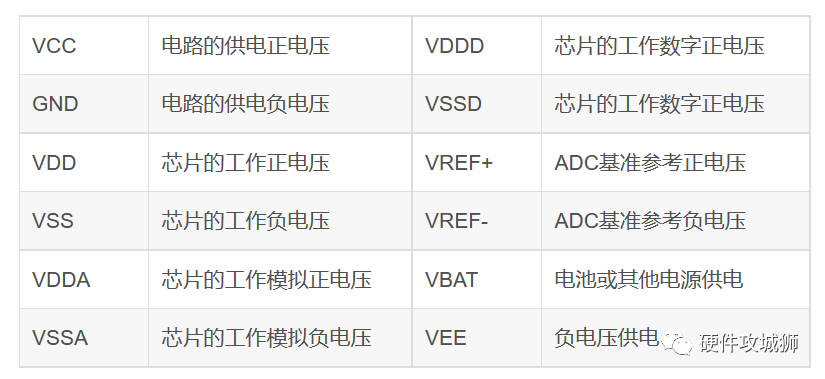

首先對名詞進行解析，如下所示：

2、框圖解析

2.1、獨立的A/D轉換器供電和參考電壓

為了提高轉換的精確度，ADC使用一個獨立的電源供電，過濾和屏蔽來自印刷電路板上的毛刺干擾，ADC的電源引腳為VDDA，獨立的電源地VSSA，如果有VREF- 引腳(根據封裝而定)，它必須連接到VSSA，確保共地。

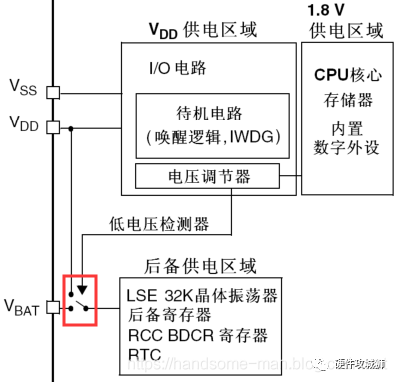

2.2、電池備份區域

使用電池或其他電源連接到VBAT 腳上，當VDD 斷電時，可以保存備份寄存器的內容和維持RTC的功能。

關鍵字：STM32 電壓調節器引用地址：STM32電源框圖解析
