1.LWIP介紹

lwip是瑞典計算機科學院網絡嵌入式系統小組(SICS)的Adam Dunkels(亞當·鄧克爾) 開發的一個小型開源的TCP/IP協議棧。實現的重點是在保持 TCP 協議主要功能的基礎上減少對RAM的占用。
LwIP是Light Weight(輕型)IP 協議，有無操作系統的支持都可以運行。LwIP 實現的重點是在保持TCP協議 主要功能的基礎上減少對RAM的占用，它只需十幾KB的RAM和 40K左右的ROM就可以運行，這使LwIP協議棧適合在低端的嵌入式系統中使用。lwip提供三種API：

• RAW API

• (NETCONN)lwip API

• BSD API

2.LWIP源碼下載

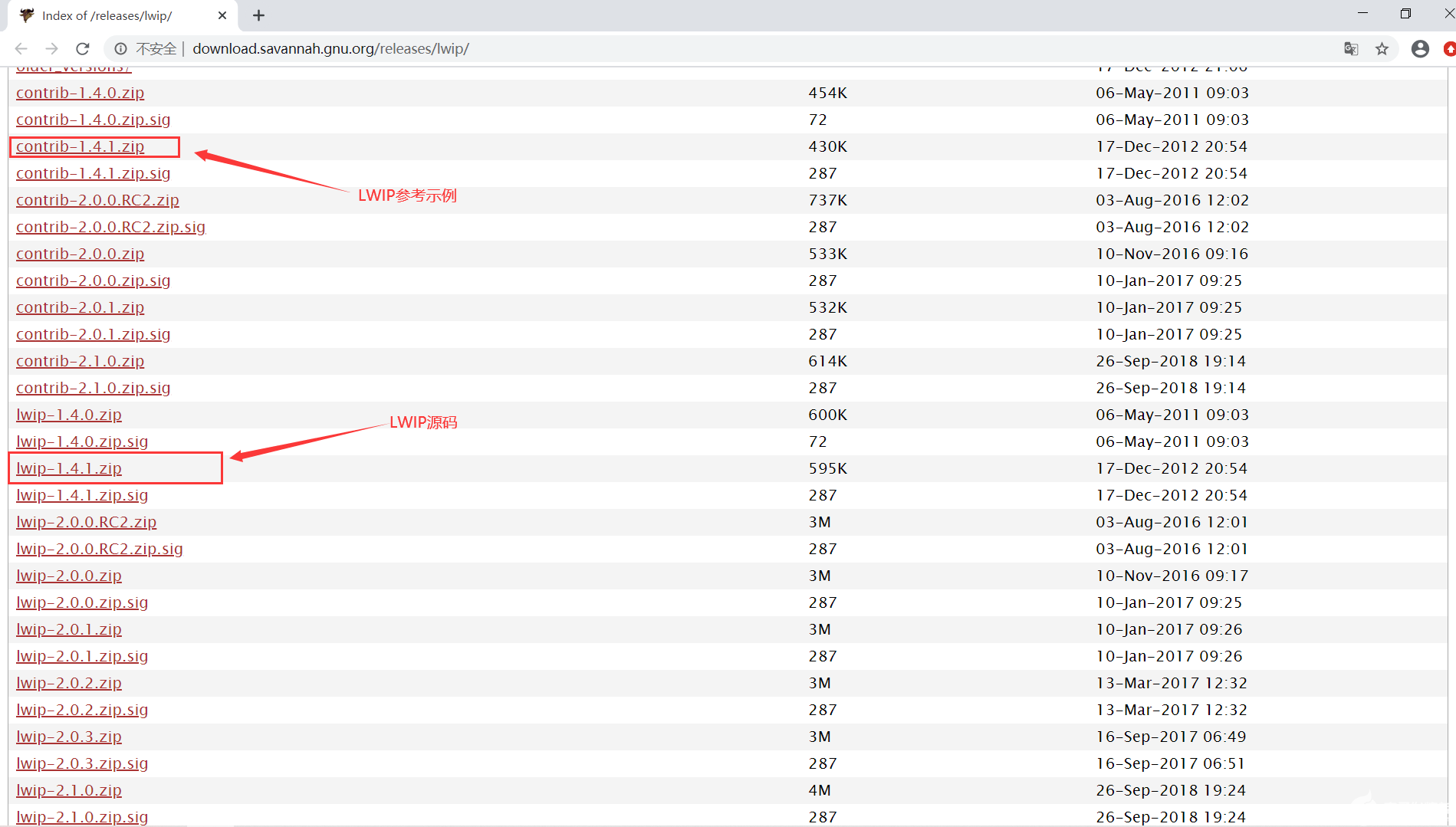

源碼下載地址：LWIP源碼

3 LWIP源碼移植

??這里以1.4.1為例。

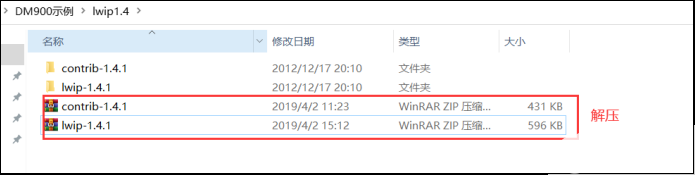

?1.解壓文件

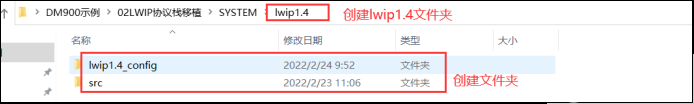

2.打開已完成DM9000驅動的工程，在工程中創建lwip文件夾，在lwip文件夾中創建src文件夾和lwip1.4_config文件夾：

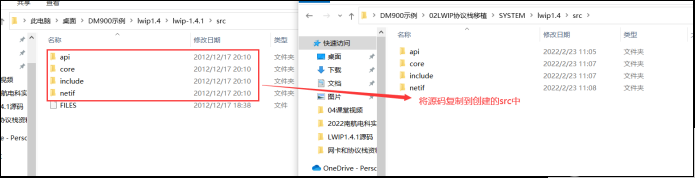

?3.將lwip-1.4.1源碼中的src中所有文件復制到用戶創建的src中：

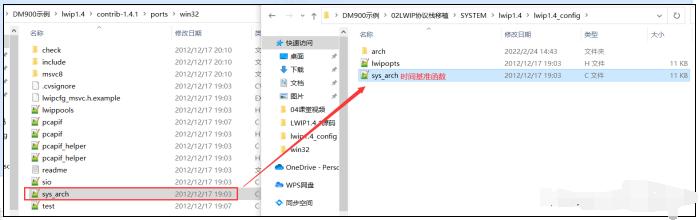

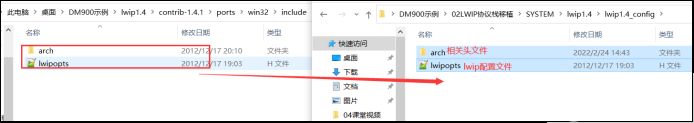

4.復制contrib中文件

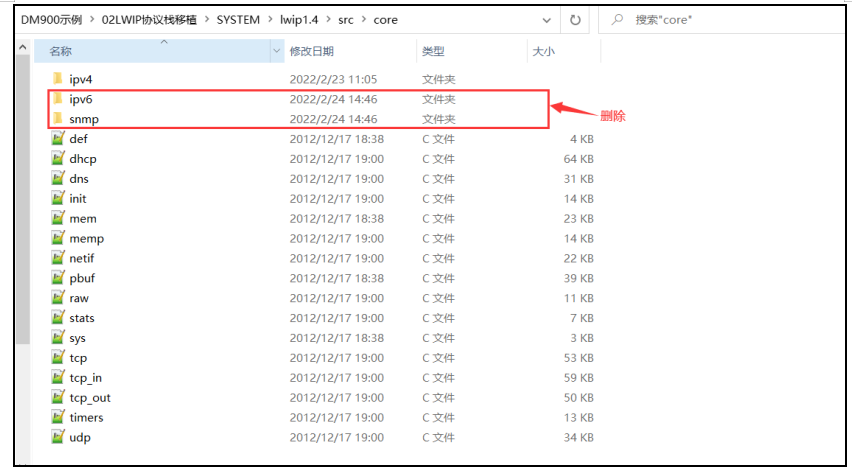

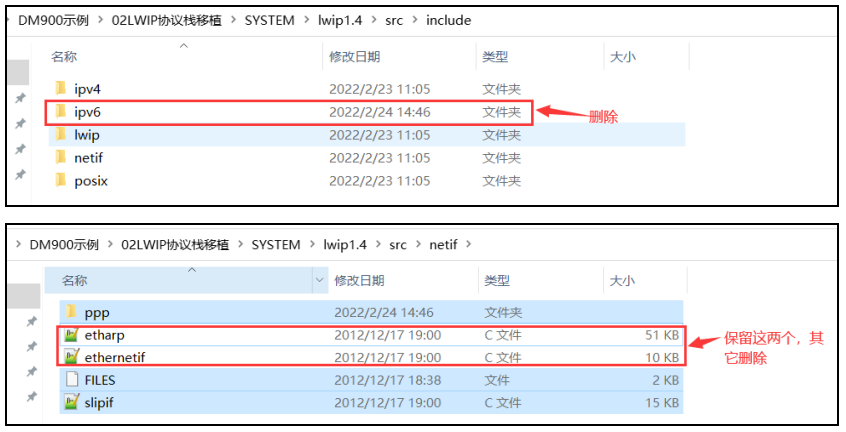

5.刪除不必要文件

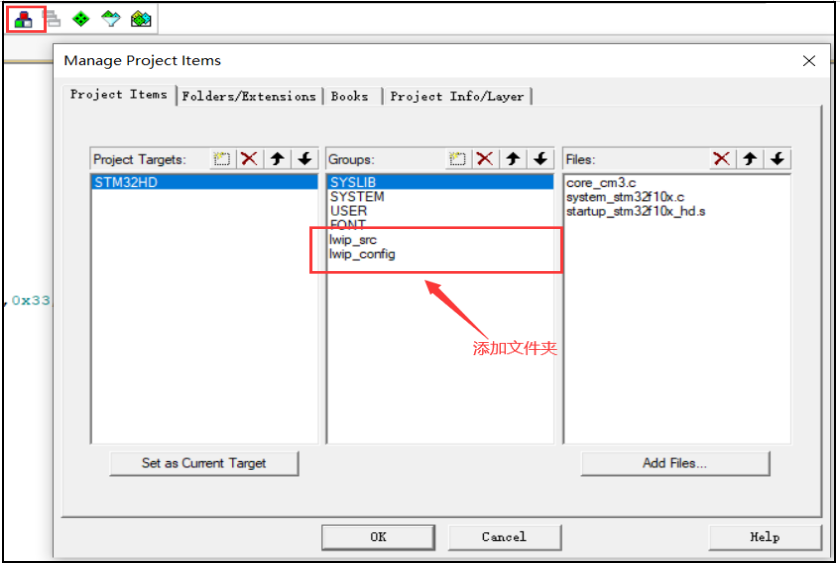

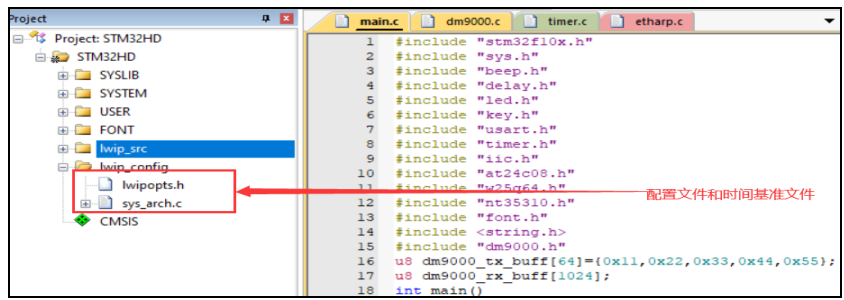

?6.打開工程，添加.c文件到工程中

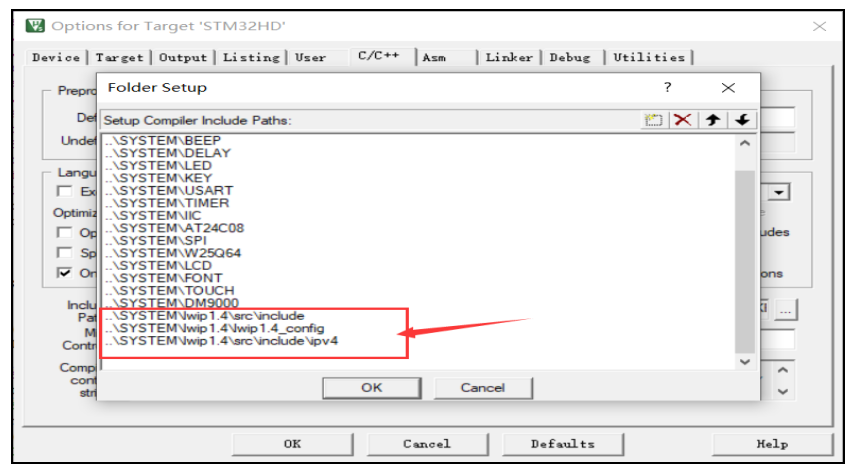

7.添加.h文件路徑

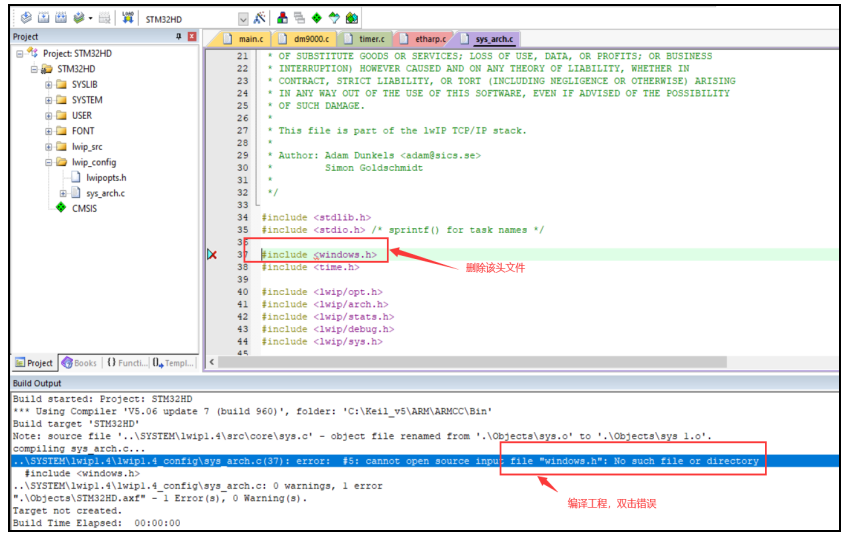

8.編譯工程

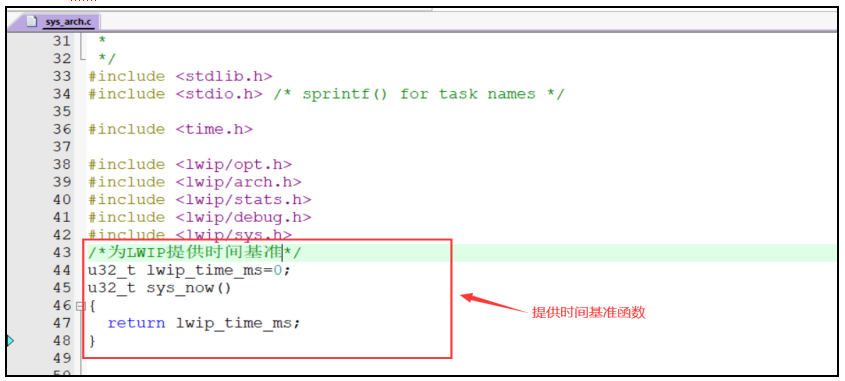

9.修改sys_arch.c文件，只保留下面函數，其它全部刪除。

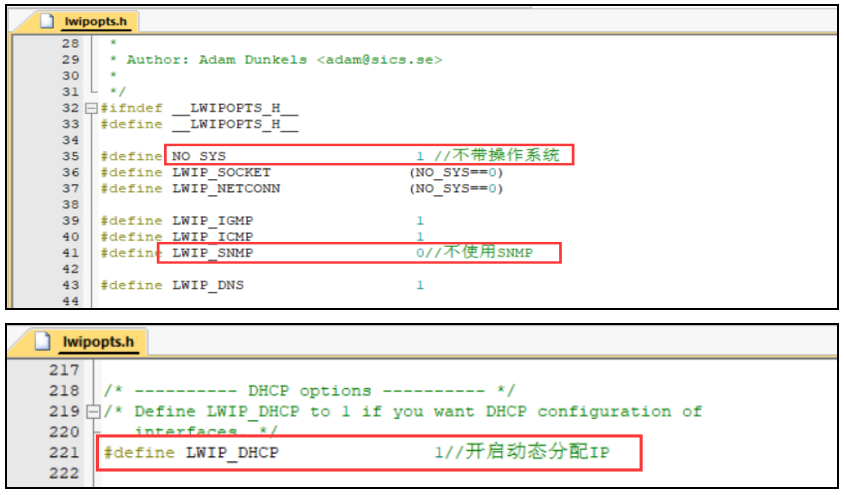

10.修改lwipopts.h文件

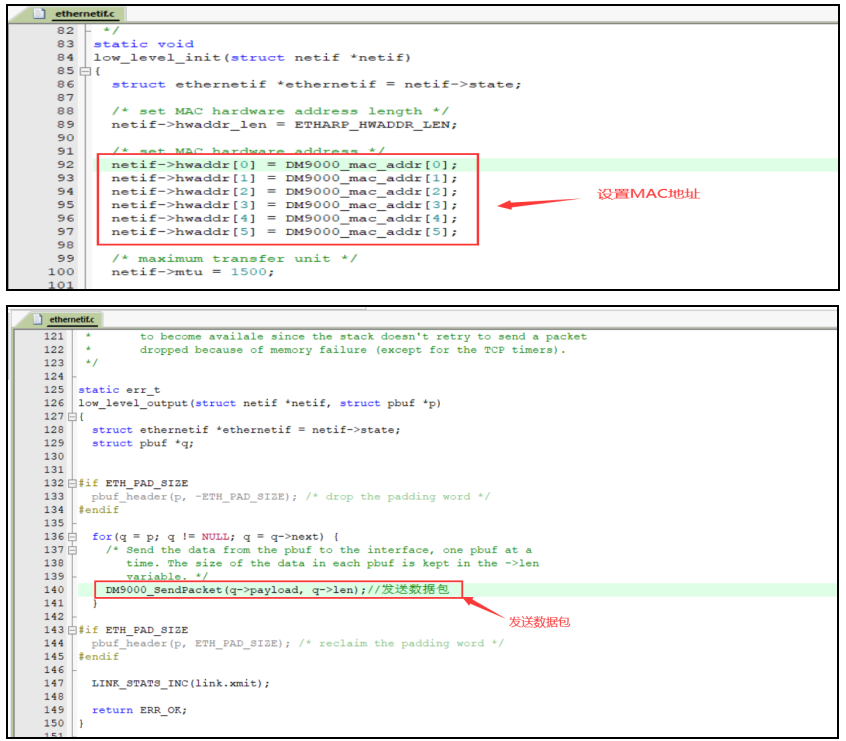

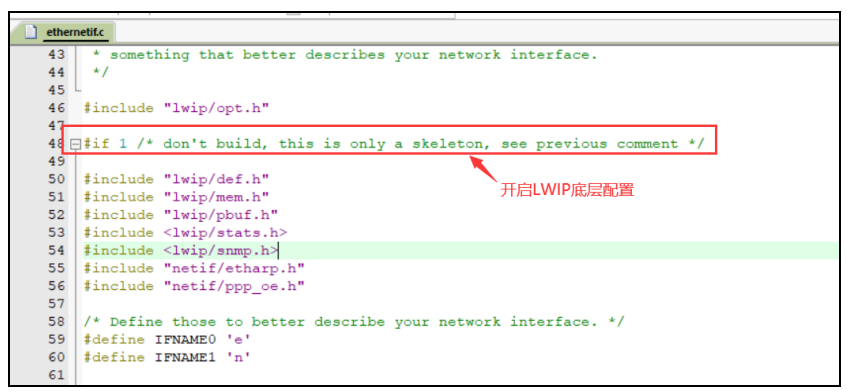

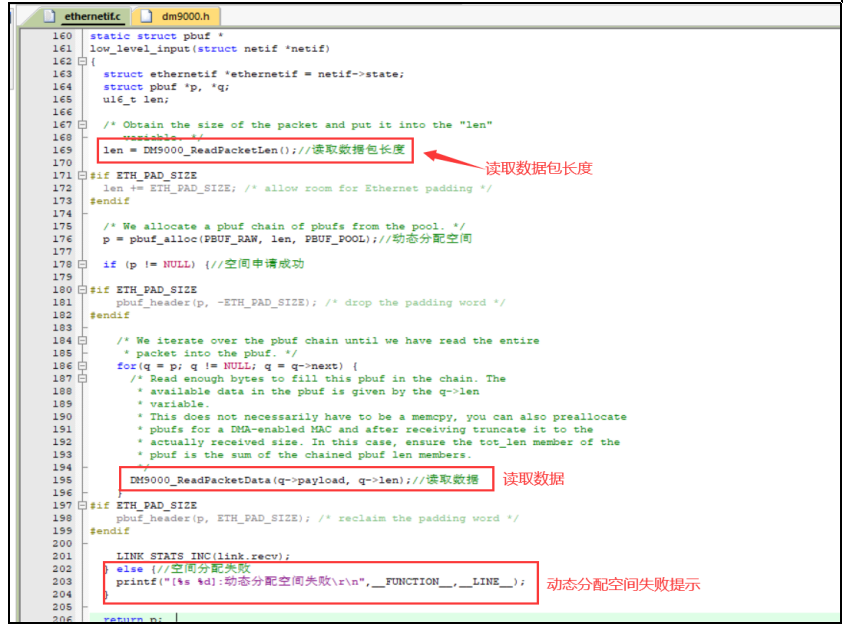

11.修改ethernetif.c文件

4.LWIP協議棧使用示例之 — 獲取動態IP

??在LWIP_confg目錄下創建lwip_config.c和lwip_config.h文件

??lwip_config.c文件：

#include 'lwip_config.h'

#include 'lwip/ip_addr.h'

#include 'lwip/init.h'

#include 'lwip/netif.h'

#include 'netif/etharp.h'

#include 'lwip/dhcp.h'

#include 'lwip/tcp_impl.h'

extern err_t ethernetif_init(struct netif *netif);//網卡初始化函數，原型在ethernetif.c中

extern void  ethernetif_input(struct netif *netif);

/**************LWIP協議棧初始化***********/

struct netif lwip_netif; //結構體原型在lwip/netif.h中

void LWIP_Config_Init(void)

{

ip_addr_t ip_addr={0};//IP地址

ip_addr_t netmask={0};//子網掩碼

ip_addr_t gw={0};//網關

/*靜態分配IP*/

// IP4_ADDR(&ip_addr,192,168,12,23);//設置靜態IP

// IP4_ADDR(&netmask,255,255,255,0);//子網掩碼

// IP4_ADDR(&netmask,192,168,12,1);//網關

/*1.LWIP協議棧初始化*/

lwip_init();

/*2.添加新的網卡設備到LWIP協議棧中*/

/*err_t ethernet_input(struct pbuf *p, struct netif *netif)處理已經讀取從硬件接口發來的一個數據包*/

netif_add(&lwip_netif,&ip_addr,&netmask,&gw,NULL,ethernetif_init,ethernet_input);

/*3.設置網卡為LWIP協議棧默認設備*/

netif_set_default(&lwip_netif);

/*4.注冊網卡設備為默認接口*/

netif_set_up(&lwip_netif);

/*5.動態分配IP*/

dhcp_start(&lwip_netif);

}

/*****DHCP定期數據處理函數(輪詢方式實現數據更新)****/

u32 LWIP_TCP_TIME_CNT=0;

u32 LWIP_ARP_TIME_CNT=0;

u32 LWIP_DHCP_TIME_CNT=0;

u32 LWIP_UPDATE_DHCP_TIME_CNT=0;

u8 lwip_dhcp_stat=0;

void LWIP_DataUpdata(void)

{

/*250MS 更新一次*/

if(LWIP_TCP_TIME_CNT>=TCP_TMR_INTERVAL)

{

LWIP_TCP_TIME_CNT=0;

tcp_tmr(); //對 TCP 數據進行解析

}

/*5000ms 更新一次*/

if(LWIP_ARP_TIME_CNT>=ARP_TMR_INTERVAL)

{

LWIP_ARP_TIME_CNT=0;

etharp_tmr();//清理 ARP 緩存表

}

//500ms獲取一次

if(LWIP_DHCP_TIME_CNT>=DHCP_FINE_TIMER_MSECS )

{

LWIP_DHCP_TIME_CNT=0;

dhcp_fine_tmr(); //解析 DHCP 請求，判斷 IP 地址是否獲取成功

}

/*60S 更新一次*/

if(LWIP_UPDATE_DHCP_TIME_CNT>=DHCP_COARSE_TIMER_MSECS)

{

LWIP_UPDATE_DHCP_TIME_CNT=0;

dhcp_coarse_tmr(); //更新檢查 DHCP 的租約時間

}

ethernetif_input(&lwip_netif); //讀取網卡的數據進行上報

if(lwip_dhcp_stat==0)

{

LWIP_GetDHCP_Addr();

}

}

/******獲取動態分配的IP地址*************/

void LWIP_GetDHCP_Addr(void)

{

char buff[200];

u32 ip_addr;//IP地址

u32 netmask;//子網掩碼

u32 gw;//網關

ip_addr=lwip_netif.ip_addr.addr;//IP地址

netmask=lwip_netif.netmask.addr;//子網掩碼

gw=lwip_netif.gw.addr;

if(ip_addr!=0)

{

lwip_dhcp_stat=1;//成功獲取到IP地址

printf('IP地址:%d.%d.%d.%drn',(ip_addr>>0)&0xff,(ip_addr>>8)&0xff,(ip_addr>>16)&0xff,(ip_addr>>24)&0xff);

snprintf(buff,sizeof(buff),'IP地址:%d.%d.%d.%d',(ip_addr>>0)&0xff,(ip_addr>>8)&0xff,(ip_addr>>16)&0xff,(ip_addr>>24)&0xff);

LCD_ShowStr(30,30+20*4,16,(u8 *)buff);//IP地址

printf('子網掩碼:%d.%d.%d.%drn',(netmask>>0)&0xff,(netmask>>8)&0xff,(netmask>>16)&0xff,(netmask>>24)&0xff);

snprintf(buff,sizeof(buff),'子網掩碼:%d.%d.%d.%drn',(netmask>>0)&0xff,(netmask>>8)&0xff,(netmask>>16)&0xff,(netmask>>24)&0xff);

LCD_ShowStr(30,30+20*5,16,(u8 *)buff);//子網掩碼

printf('網關:%d.%d.%d.%drn',(gw>>0)&0xff,(gw>>8)&0xff,(gw>>16)&0xff,(gw>>24)&0xff);

snprintf(buff,sizeof(buff),'網關:%d.%d.%d.%drn',(gw>>0)&0xff,(gw>>8)&0xff,(gw>>16)&0xff,(gw>>24)&0xff);

LCD_ShowStr(30,30+20*6,16,(u8 *)buff);//子網掩碼

}

}

5.主函數

復制

#include 'dm9000.h'

#include 'lwip_config.h'

u8 dm9000_tx_buff[64]={0x11,0x22,0x33,0x44,0x55};

u8 dm9000_rx_buff[1024];

int main()

{

char buff[200];

u8 stat;

Beep_Init();

Led_Init();

Key_Init();

W25Q64_Init();

Usartx_Init(USART1,115200,72);

TIMx_Init(TIM2,72,20*1000);

IIC_Init();

printf('初始化完成rn');

NT35310_Init();

/*DM9000初始化*/

LCD_ShowStr(30,30,16,'DM9000初始化中。。。');//顯示字符串

if(DM9000_Init()==0)

{

printf('DM9000初始化成功rn');

LCD_ShowStr(30,30+20,16,'DM9000t OK!');//顯示字符串

}

else

{

printf('DM9000初始化失敗rn');

LCD_ShowStr(30,30+20,16,'DM9000t ERR!');//顯示字符串

}

/*獲取DM9000工作模式*/

LCD_ShowStr(128,30+20*2,16,'網卡信息');//顯示字符串

stat=DM9000_Get_SpeedAndDuplex();//獲取連接狀態和工作方式

if(stat!=0xff)

{

printf('網卡速度:%d Mbps 模式:%srn',(stat&0x02)?10:100,(stat&0x01)?'全雙工':'半雙工');

snprintf(buff,sizeof(buff),'網卡速度：%d MHZt %s',(stat&0x02)?10:100,(stat&0x01)?'全雙工':'半雙工');

LCD_ShowStr(30,30+20*3,16,(u8 *)buff);//網卡速度

}

else

{

printf('DM9000網卡狀態信息獲取失敗!rn');

LCD_ShowStr(30,30+20*3,16,(u8 *)'獲取網卡信息失敗!');//網卡速度

}

LWIP_Config_Init();//LWIP協議棧初始化

TIMx_Init(TIM6,72,1000);

TIM6->CR1|=1<<0;

while(1)

{

LWIP_DataUpdata();

}

}

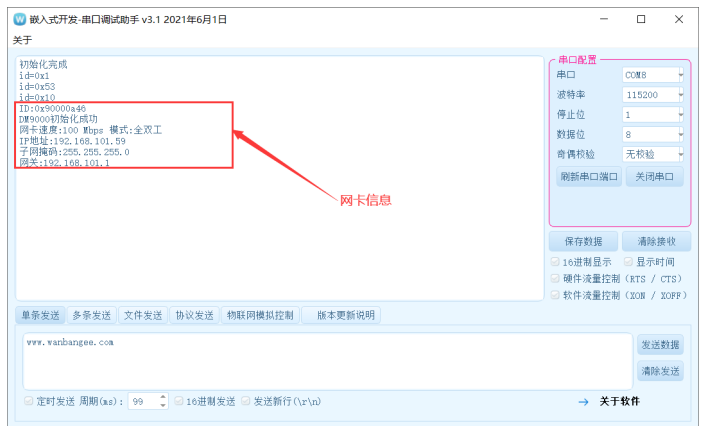

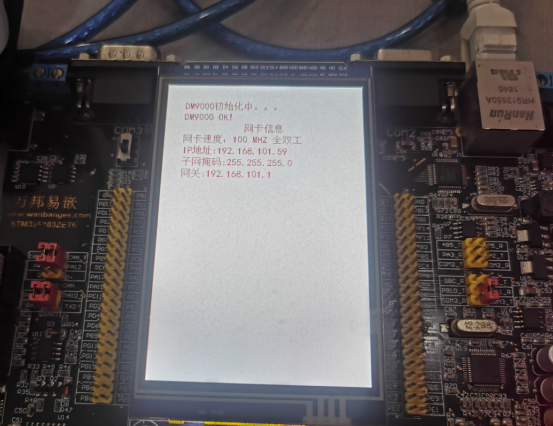

6.運行效果
