【51單片機】點陣LED的顯示實驗

發布者:EuphoricMelody最新更新時間:2024-04-07 來源: elecfans關鍵字:51單片機  點陣LED  顯示實驗 手機看文章 掃描二維碼
隨時隨地手機看文章

前言

今天女朋友生日,除了禮物之外,一時想不到能給她點什么不一樣的,并且奈何自己不會寫詩,沒辦法從這方面入手。所以就用我會的方式吧。
既然最近自己琢磨琢磨單片機,也準備玩兒點陣LED的顯示實驗,這時我靈機一動,不如用LED做一個吧。(????????????老理工男了,怎么有的女朋友?)
好,下面就來看看我是怎么做的吧。


這篇文章(點擊閱讀)。

二、硬件

這次用到的原件有80C51、MATRIX-8×8-RED、RESPACK-8,以及POWER和GROUND

1.了解Matrix-8×8就像你需要了解女朋友

MATRIX-8×8-RED是8×8的紅色LED點陣(除了紅色還有其他顏色,也不止有8×8規格的),它共有16個引腳,8個陽極引腳控制列上的LED,8個陰極引腳控制行上的LED。通常我們把控制行上LED的八位二進制數稱為列值,控制列的二進制稱為列選信號。類似于數據與片選信號的關系。
在這里插入圖片描述
上圖就是一個matrix-8×8的LED,我們無法從外觀上看出它的陰極和陽極,這時候我們就需要自己找出來。方法也很簡單,就是給它加電源。當列選端口為高電平,列值為低電平時LED點亮,利用這一特點,很容易找出陰極和陽極。如下圖:
在這里插入圖片描述

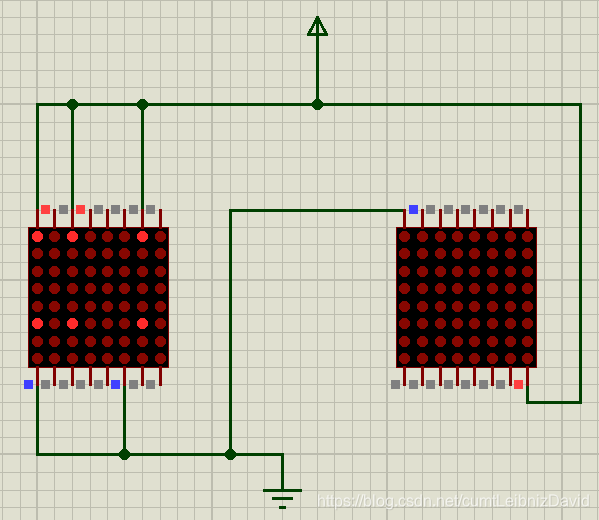

我們只需要連接左邊或者右邊一種即可,這里為方便說明把兩端都測試了一遍。打開仿真,即可觀察到:
在這里插入圖片描述
觀察左邊發現:上端輸入高電平的列有LED發光,說明上端是陽極(列選),下端是陰極(列值)。而右邊上端低電平下端高電平并沒有LED亮起,佐證了剛才的結論。
進一步,我們看到陰極輸入01111011,在一列中,從高到低是10000100B。發現了嗎?陰極低電平時對應的LED亮起,01111011就是列值。

2、正確地連接線路就像你需要以正確的方式讓她開心。

在對MATRIX8×8有了了解,測出了端口性質。接下來是連接電路。首先我們需要明確一點,80C51的P0口需要上拉電阻才能輸出高電平,具體原因是80C51芯片的設計結構,在這里就不解釋了(因為我也不甚了解,不獻丑了。有大佬可以評論區科普一下嗎?)
這里我們選用P0口做列選,用P2口作列值。于是得到如圖的電路圖
在這里插入圖片描述
其中,RESPACK-8是排阻,其八位端口接P0口,作為上拉電阻。Matrix-8×8-RED的陽極接P0口(列選),陰極接P2口(列值)。

三、軟件

1、思路就是有一個給她驚喜的想法

我的設計的是先顯示一顆跳動的愛心?,然后把她的名字首字母顯示出來。根據這個想法,我們就很好想到實現辦法了。

  • 首先,我們需要設置在開始的一段時間內讓愛心跳動,再讓字母輪流出現。

  • 愛心怎么跳動?我們可以用一大一小的愛心交替顯示表現這種效果。

  • 怎么顯示?點陣LED可以用動態掃描法顯示,只需控制好循環就能顯示圖形。
    下面開始編寫代碼:

2、頭文件就是準備工作

#include int Ledcode[5][8]={ {0x0C,0x1E,0x3E,0x7C,0x7C,0x3E,0x1E,0x0C},//大愛心 {0x00,0x0C,0x1C,0x38,0x38,0x1C,0x0C,0x00},//小愛心 {0x32,0x73,0xdb,0xdb,0xdb,0xdb,0xce,0x64},//字母‘S’ {0x01,0x03,0x7f,0xff,0xc3,0xe1,0x60,0x00},//字母‘J’ {0x01,0x03,0x87,0xfc,0xfc,0x86,0x03,0x01}};//字母‘Y’int line[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};//列選


上面的代碼,因為我想顯示一顆跳動的愛心,所以在這個8×8的點陣中設計了一個大愛心和一個小愛心,讓大小愛心交替顯示,表現出跳動的效果。
后面的字母是名字縮寫。列選則是每次選擇一列顯示。所有這些都是我一個一個畫出來再轉化的列值。

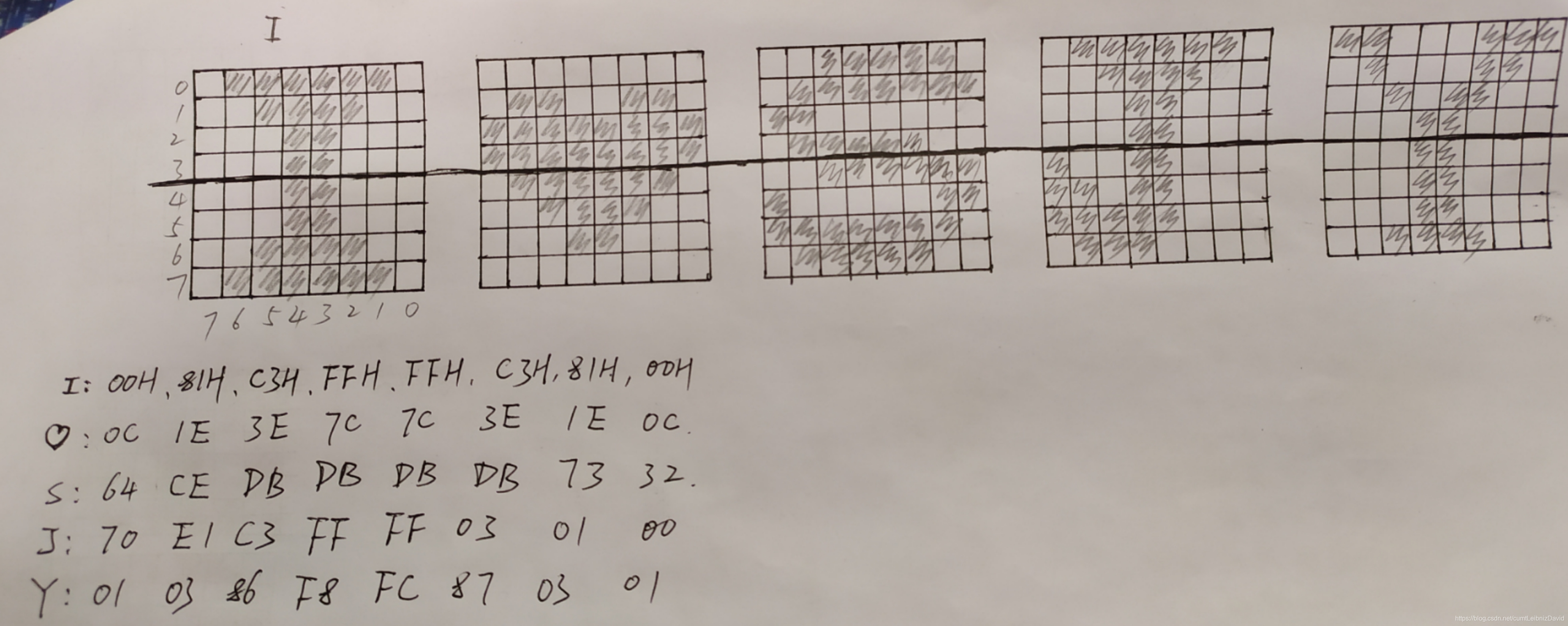

  • 一開始是這樣的在這里插入圖片描述
    把它整個畫出來了

  • 然后是這樣在這里插入圖片描述
    把列中對應的二進制數寫出來,就是列值了。

  • 最后,還進行了修改,這都是在看到效果后對一些細節修改了。在這里插入圖片描述
    讓大家見笑了。


3、點陣LED顯示就是把想法變成現實

這里采用的是動態掃描的方式,因為每一列顯示的列值都不一樣,所以用動態掃描每次顯示一列,只要循環的速度足夠快,就能看到一幅靜態的圖案,這利用的是人眼的視覺暫留現象。


1)跳動愛心的代碼:

int times=0;

while(times<1500){

P0=line[n];

if(times<=1000) P2=~Ledcode[0][n++];//循環顯示大愛心1000次。

else P2=~Ledcode[1][n++];//小愛心再顯示小愛心500次.

if(n==8) n=0;//讓列值在數組中的一行循環。

times++;

delayms(1);//延時程序。

}

先循環顯示大愛心約1秒,再顯示小愛心0.5秒,形成一次跳動效果。需要跳動多次只需要再嵌套一層for循環即可。:


int times,n=0;

for(i=0;i<3;i++){

times=0;

while(times<1500){

P0=line[n];

if(times<=1000) P2=~Ledcode[0][n++];

else P2=~Ledcode[1][n++];

if(n==8) n=0;

times++;

delayms(1);

}

}

這樣就跳動了三次。


然后,當愛心跳動了三次,就會交替顯示字母。利用同樣的方法就能實現。


2)顯示字母的代碼:

times=0;

n=0;

while(times<=6000){

P0=line[n];

if(times<=2000) P2=~Ledcode[2][n++];

else if(times>2000&×<=4000) P2=~Ledcode[3][n++];

else P2=~Ledcode[4][n++];//三個字母各顯示2000次,視覺上顯示了約2秒。

times++;

if(n==8) n=0;

delayms(1);

}

以上是一次的整個流程,現在需要一直循環顯示,只需要再嵌套一層大的循環即可。

如下:


void main(void)

 {

int i;

int n=0;

while(1){

int times;

for(i=0;i<3;i++){

times=0;

while(times<1500){

P0=line[n];

if(times<=1000) P2=~Ledcode[0][n++];

else P2=~Ledcode[1][n++];

if(n==8) n=0;

times++;

delayms(1);

}

}

times=0;

n=0;

while(times<=6000){

P0=line[n];

if(times<=2000) P2=~Ledcode[2][n++];

else if(times>2000&×<=4000) P2=~Ledcode[3][n++];

else P2=~Ledcode[4][n++];

times++;

if(n==8) n=0;

delayms(1);

}

}

 }

現在主程序完成了,這也只是一個簡單的小程序。但是剛才用到了延時程序,把延時程序補上就大功告成了。


void delayms(int n){

int i;

int j;

for(i=0;i for(j=0;j<110;j++);

}

3)附上完整代碼:

int Ledcode[5][8]={ {0x0C,0x1E,0x3E,0x7C,0x7C,0x3E,0x1E,0x0C},//大愛心的列值

{0x00,0x0C,0x1C,0x38,0x38,0x1C,0x0C,0x00},//小愛心的列值

{0x32,0x73,0xdb,0xdb,0xdb,0xdb,0xce,0x64},//字母‘S’列值

{0x01,0x03,0x7f,0xff,0xc3,0xe1,0x60,0x00},//字母‘J’列值

{0x01,0x03,0x87,0xfc,0xfc,0x86,0x03,0x01}};//字母‘Y’列值

int line[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};//列選

void delayms(int n){

int i;

int j;

for(i=0;i for(j=0;j<110;j++);

}



void main(void)

 {

int i;

int n=0;

while(1){

int times;

for(i=0;i<3;i++){

times=0;

while(times<1500){//顯示跳動愛心

P0=line[n];

if(times<=1000) P2=~Ledcode[0][n++];//顯示大愛心

else P2=~Ledcode[1][n++];//顯示小愛心

if(n==8) n=0;

times++;

delayms(1);

}

}

times=0;

n=0;

while(1){//輪流顯示字母

P0=line[n];

if(times<=2000) P2=~Ledcode[2][n++];//顯示字母‘S’

else if(times>2000&×<=4000) P2=~Ledcode[3][n++];//顯示字母‘J’

else P2=~Ledcode[4][n++];//顯示字母‘Y’

times++;

if(n==8) n=0;

delayms(1);

if(times==6000) break;

}

}

 }


四、效果——女朋友獲得愛意,你獲得女朋友

在這里插入圖片描述
點陣太小,放大了看不清楚,所以縮小了看更能把圖形顯示清楚。


總結

代碼很簡單,程序也很簡單,但是重要的是心意嘛。她還是很喜歡的,當然,女生可能對硬件是沒多少興趣的,她更注重的是顯示的效果和我為了這個效果做的努力。
