仿真圖proteus7.8及以上

程序編譯器：keil 4/keil 5

編程語言：C語言

設計編號：S0053

1.主要功能：

基于51單片機的日期時間鬧鐘秒表倒計時多功能電子鐘萬年歷仿真設計

1、數碼管顯示當前日期，時間，可以通過按鍵修改日期時間；

2、設置鬧鐘時間，時間到播放音樂；

3、具有秒表功能；

4、具有倒計時功能；

5、具有整點報時功能，多少點蜂鳴器響多少次；

6、具備閏年判斷功能，設置日期的時候遵守正常大小月規律。

需注意仿真中51單片機芯片是通用的，AT89C51,AT89C52都是51單片機的具體型號，內核是兼容的。相同的原理圖里，無論stc還是at都一樣，引腳功能都是一樣的，程序也是一樣的，芯片可以替換為STC89C52/STC89C51/AT89C52/AT89C51等51單片機芯片。

以下為本設計資料展示圖：

2.仿真設計

開始仿真

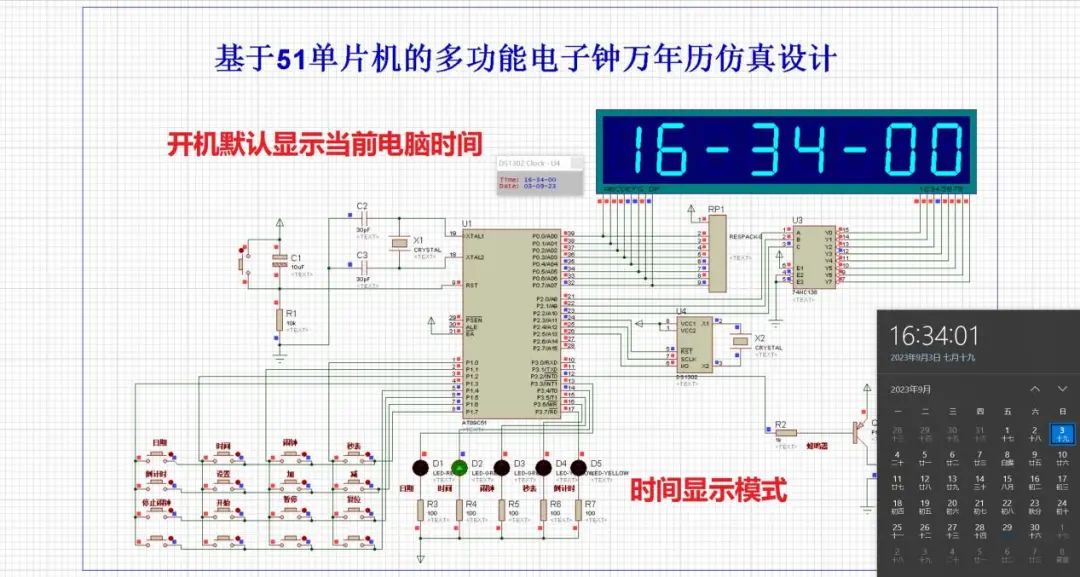

打開仿真工程，雙擊proteus中的單片機，選擇hex文件路徑，然后開始仿真。開始仿真默認進入時間顯示模式，顯示電腦當前時間。

顯示時間的情況下，按下設置鍵進入設置模式，時間指示燈亮。整點會有蜂鳴器報時，多少點就響多少次。

按下設置按鍵分別設置時鐘，分鐘和秒鐘，設置模式下對應設置的變量會閃爍，方便用戶設置。設置到秒鐘再按下設置按鍵退出設置模式。通過按鍵加和減調整設置的時分秒。

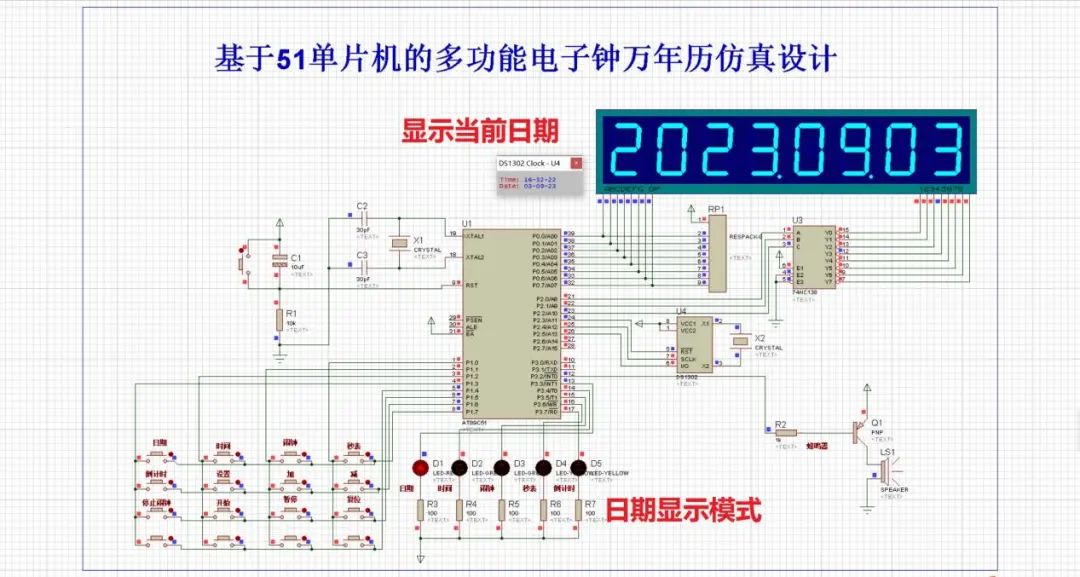

通過按下日期按鍵切換到現實日期模式，數碼管顯示年月日，日期指示燈亮。

按下設置鍵進入設置模式，先設置年份，年份閃爍，通過按鍵加和減完成年份的設置。設置完年份再設置月份，操作同年份調整。再按下設置按鍵設置日。設置完日期再按下設置鍵退出設置。

通過按下鬧鐘按鍵進入鬧鐘顯示模式，鬧鐘指示燈亮。顯示默認鬧鐘時間16.30。需要修改鬧鐘時間的話按下設置鍵，時間閃爍表示設置時鐘，再按下表示設置分鐘，設置完分鐘再按下設置鍵退出鬧鐘設置模式。鬧鐘時間到了會通過蜂鳴器播放鬧鐘鈴聲。期間如果想停止鬧鈴可以按下停止鬧鈴按鍵。

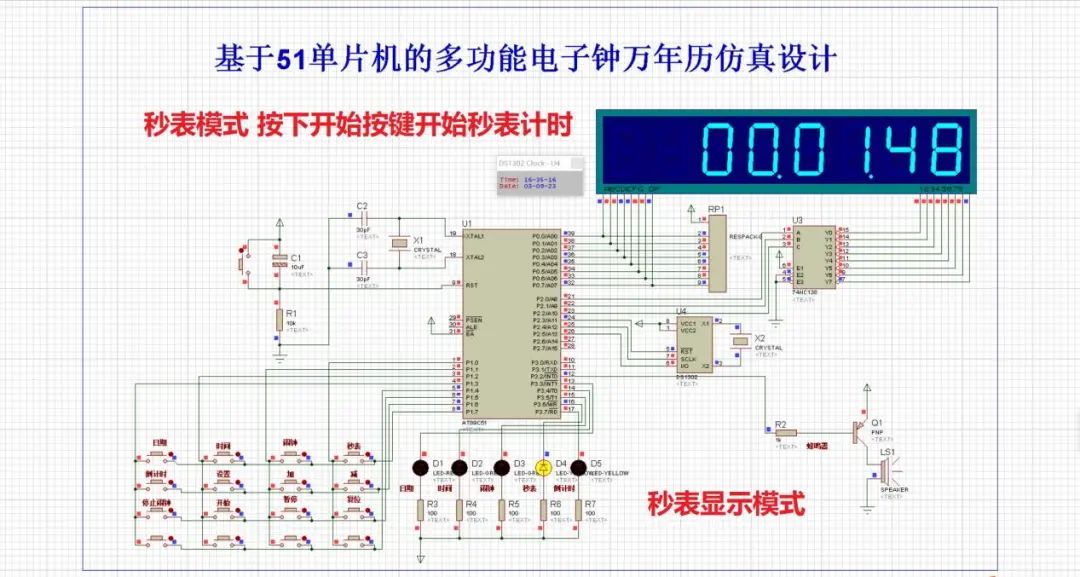

通過按下鬧鐘按鍵進入鬧鐘顯示模式，秒表指示燈亮。開始按鍵啟動秒表計時，暫停按鍵暫停當前秒表計時并顯示計時時間。按下復位鍵復位計時時間為0。

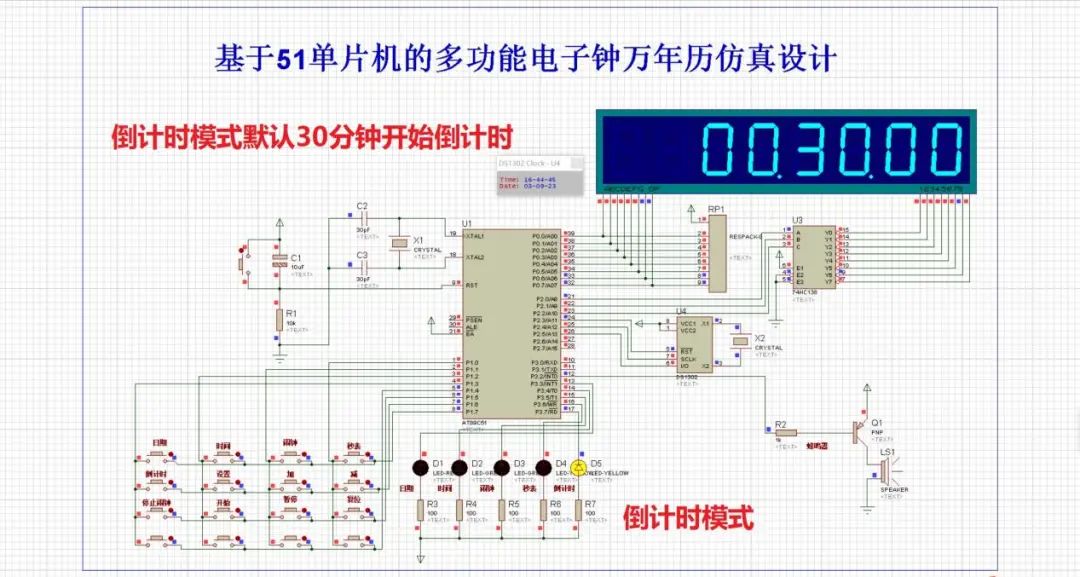

通過按下倒計時按鍵進入倒計時模式，倒計時指示燈亮。開始按鍵啟動倒計時，暫停按鍵暫停當前倒計時時間并顯示在數碼管上。按下復位鍵復位計時時間為0。

以上仿真結果均符合設計要求。

程序代碼

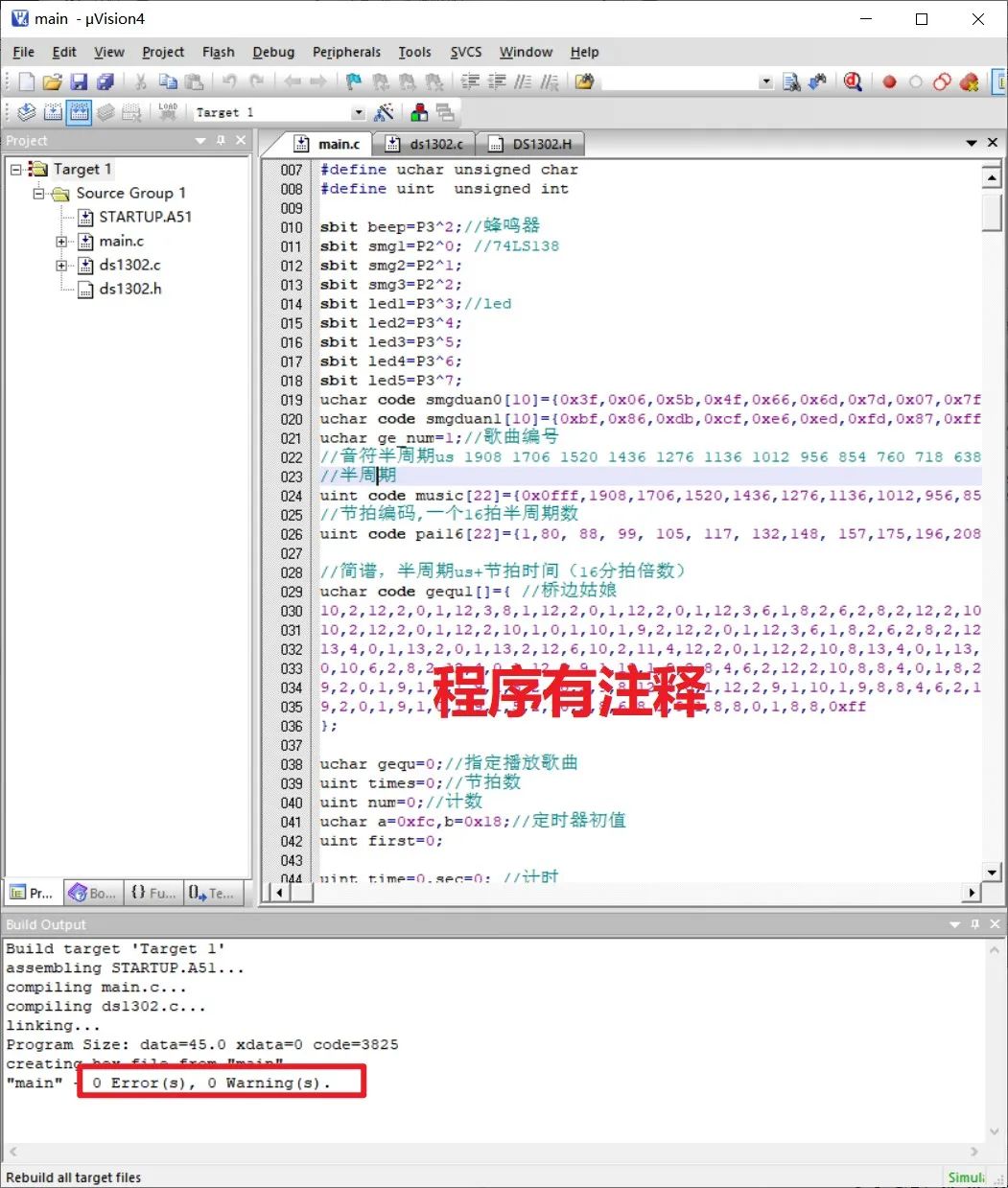

使用keil4或者keil5編譯，代碼有注釋，可以結合報告理解代碼含義。
