仿真圖proteus7.8及以上

程序編譯器：keil 4/keil 5

編程語言：C語言

設計編號：S0055

1.主要功能：

基于51單片機的三角波信號發生器

1、幅值在0-5V可以通過按鍵調整，頻率在0-50Hz,可以通過按鍵調整

2、通過LCD1602顯示幅值和頻率

3、使用示波器查看波形

需注意仿真中51單片機芯片是兼容的，AT89C51,AT89C52是51單片機的具體型號，內核是一樣的。相同的原理圖里，無論stc還是at都一樣，引腳功能都是一樣的，程序是兼容的，芯片可以替換為STC89C52/STC89C51/AT89C52/AT89C51等51單片機芯片。

2.仿真設計

開始仿真

打開仿真工程，雙擊proteus中的單片機，選擇hex文件路徑，然后開始仿真。

經以上調試，確認程序沒有問題時，加載到Proteus軟件中進行仿真，所得仿真結果如下。

剛開始運行程序，沒有按鍵操作時，仿真結果如圖25所示。

圖25 仿真初始化結果

通過按鍵調整振幅頻率選擇時，四個按鍵操作的仿真結果如下。

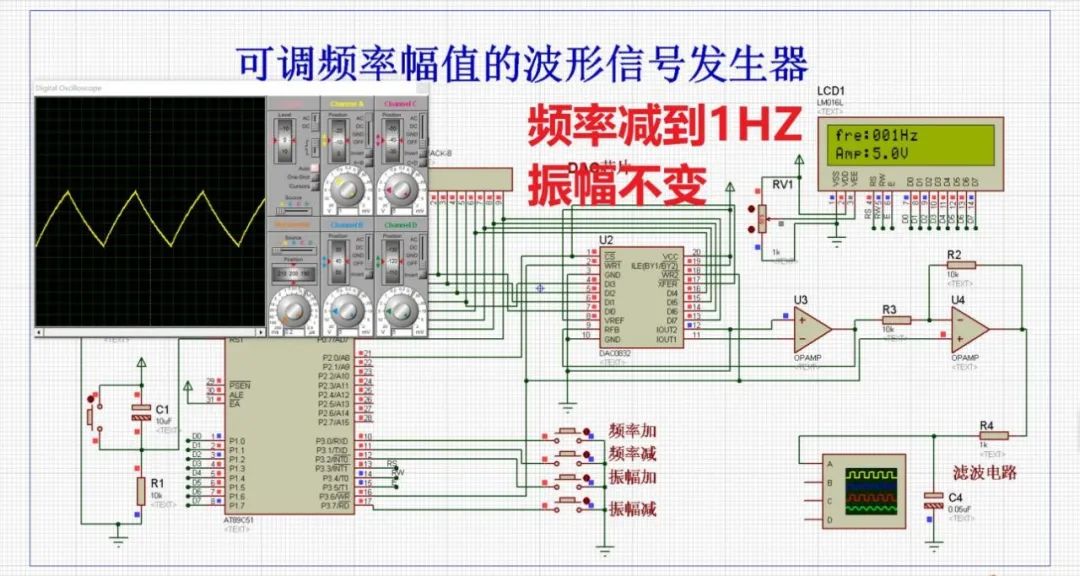

圖26 頻率調低到1HZ

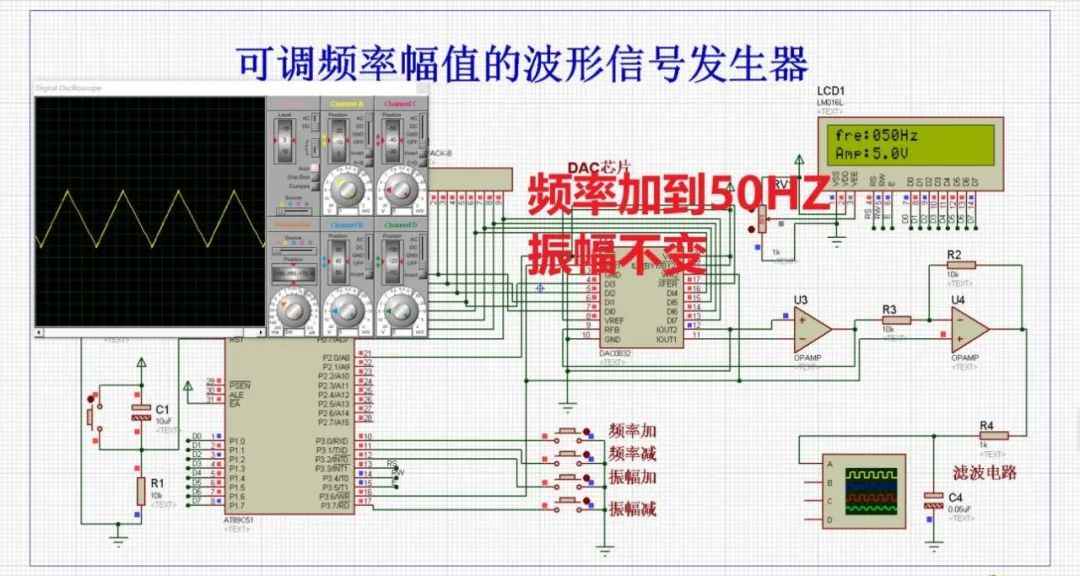

圖27 頻率加到50HZ，振幅不變

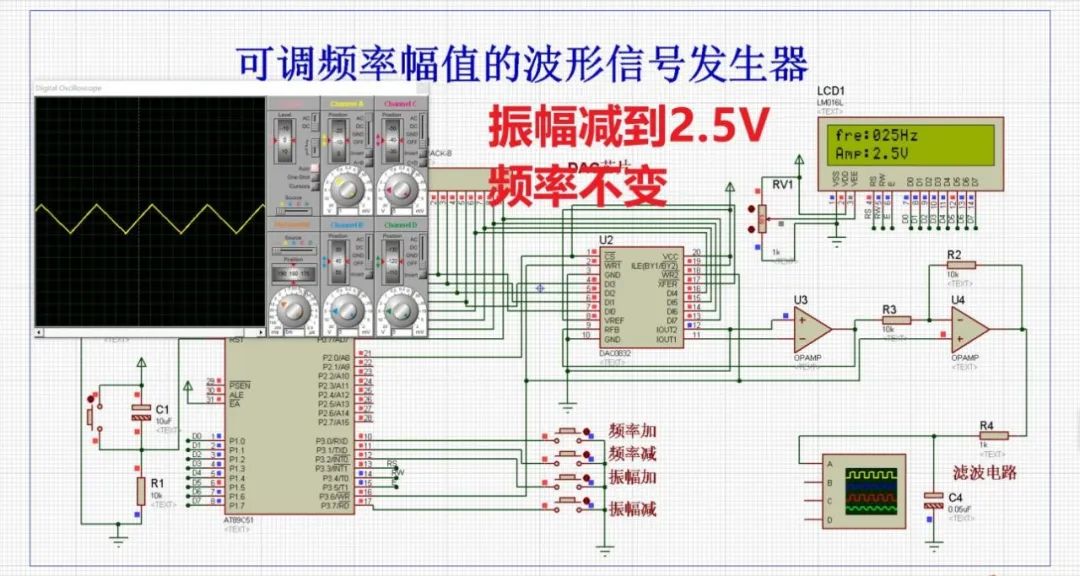

圖28 振幅減到2.5V，頻率不變。

以上仿真結果均符合設計要求。

程序代碼

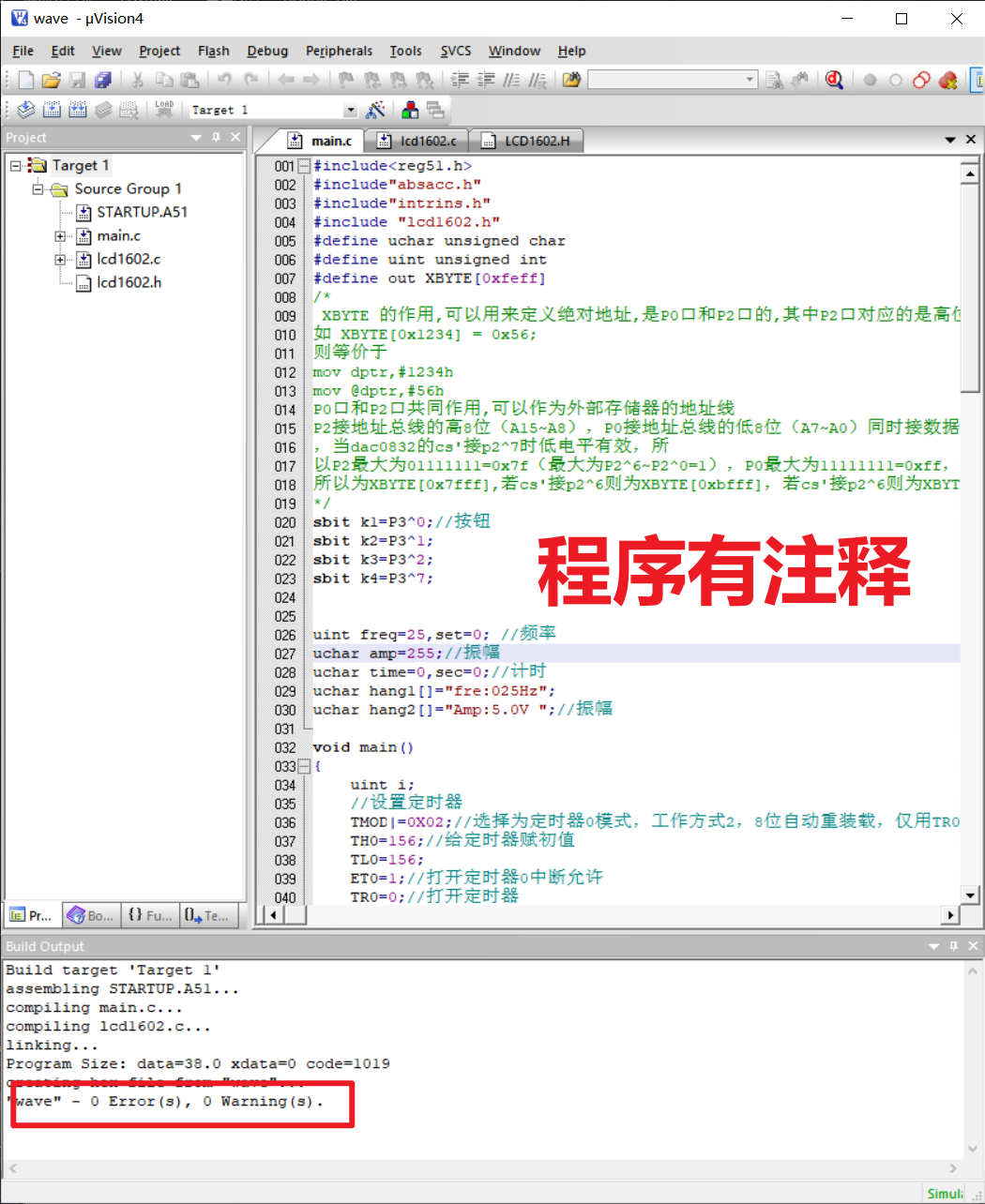

使用keil4或者keil5編譯，代碼有注釋，可以結合報告理解代碼含義。
