在過去的兩年里，EDA領域發生著一件需要引起重視但似乎沒人關注的動向：硬件驗證工具（基本上是硬件仿真和基于FPGA的原型驗證）的收入超過了HDL或RTL Simulation的收入。

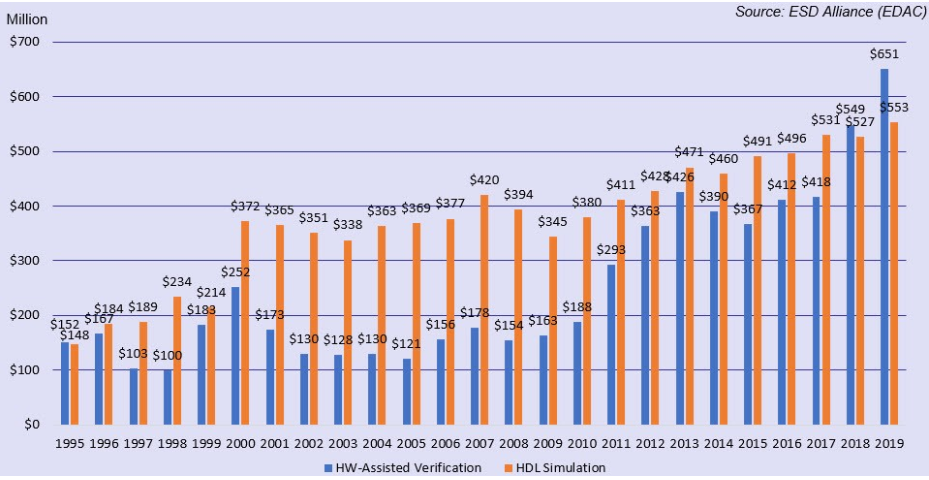

ESD聯盟每季度發布的統計報告顯示，從1995年到2018年，HDL Simulation的收入一直超過硬件仿真工具1億美元左右。
然而這一情況在2018年開始逆轉，并于2019年，硬件仿真工具銷售額超過了Simulation。
為什么會發生這種情況？是否有合理的理由去預測未來？
從歷史談起
在2000年初，最先進的工藝技術節點差不多是180nm，差不多是千萬量級的晶體管數量，設計結構由單核處理器、內存塊和硬連線邏輯（以一些商業IP和自定義塊的形式）組成。
一般都是在RTL設計上運行HDL Simulation，以及通過硬件驗證語言（HVL）測試臺進行測試，就可以很好地滿足硬件設計驗證。當時硬件仿真工具還處于初級階段，僅在電路內仿真（ICE）模式下部署，并處理真實世界的輸入，以執行CPU和GPU的系統級驗證。
當時，嵌入式軟件并不流行，在開發時，它的驗證要么在RTL達到穩定后基于FPGA的原型上完成，要么在預生產的芯片Demo上完成。
在隨后的二十年中，工藝技術節點不斷縮小，硬件設計的復雜性繼續增加。這種方法學形成了一個多層次的結構，包括各種處理核心、大量內存以及許多IP和自定義塊。今天，最大的設計接近100億個晶體管，增加了三個數量級。
在硬件擴展的同時，軟件也實現了更多的功能。與硬件一樣，軟件采用多層分層堆棧的形式。
這種狀態極大地影響了芯片設計的總體成本，并深刻地改變了設計驗證方法。

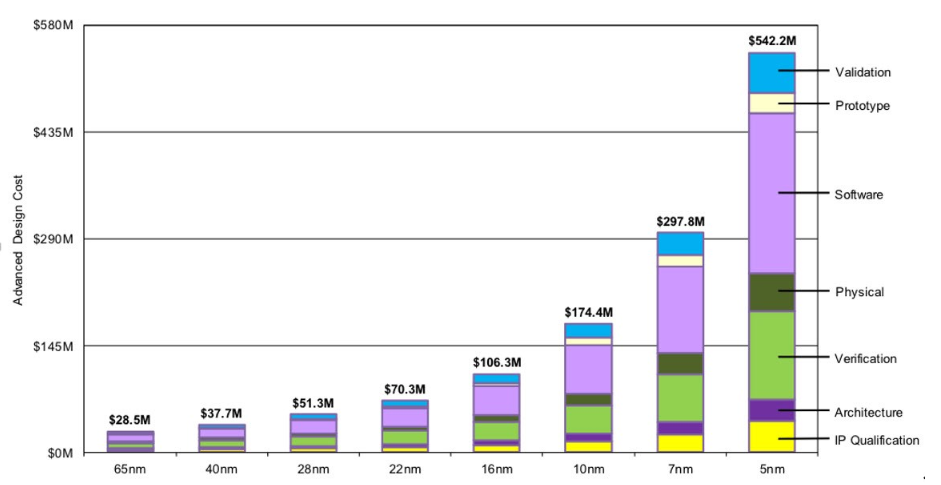

圖2：與工藝技術節點所對應的，設計最先進芯片的成本正在飆升。在28nm及以下，嵌入式軟件驗證和硬件驗證部分的成本最高。來源：IBS

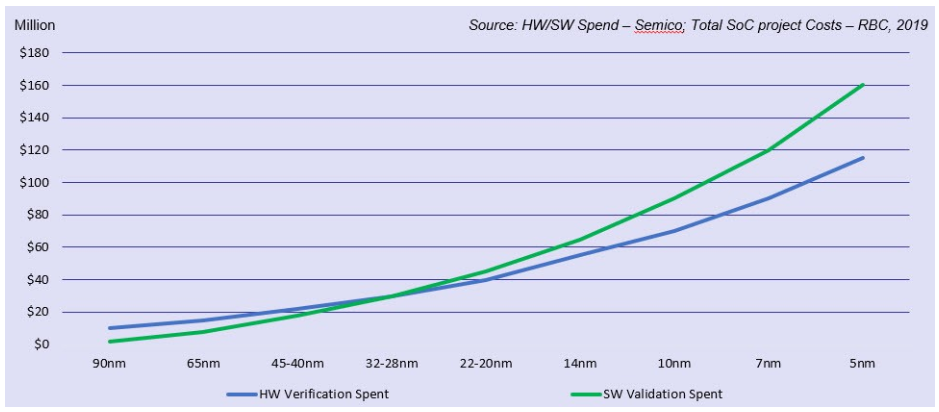

圖4顯示了每個過程技術節點在硬件驗證和軟件驗證方面的花費，其中軟件驗證開銷已經超過了硬件驗證開銷。
圖3：由于工藝技術節點變小，硬件驗證和軟件驗證的年度預算正在增長。
新的驗證/驗證要求：數十億門的萬億次循環
半導體設計領域中的變化影響了設計驗證方法，尤其是HDL Simulation，它的吞吐量已經突破天際。考慮下超10億門的設計中，對硬件和嵌入式軟件進行詳盡的驗證需要什么。
嵌入式軟件包括驅動程序、一個或多個操作系統、中間件和應用程序。所有這些都與硬件交互。任何一種情況下的任何異常都會影響到整體，從而使驗證/驗證團隊本已十分艱巨的任務更加惡化。挖掘深層次的錯誤，無論是硬件還是軟件，都需要將其結果進行充分驗證。
今天，驗證團隊必須處理另一項任務。為了在競爭激烈的環境中取勝，新設計必須在提供高性能和低功耗方面優于競爭對手。這兩個目標都必須在開發階段得到驗證，然后才能進行設計。
實際上，這意味著需要在十億個測試中的門設計（DUT）上處理數萬億個驗證周期。無論其復雜性如何，任何測試臺都無法實現該目標。它只能通過處理真實的應用程序或?qū)嶋H的工作負載基準來滿足。
結論
只有硬件輔助驗證工具（如硬件仿真器和FPGA原型）才具有引導操作系統和執行驗證、仿真和分析DUT所需的整個軟件堆棧的吞吐量。
值得注意的是，模擬器和FPGA原型的總擁有成本（COO）明顯高于HDL Simulation的COO，這也解釋了為什么2018年其收入超過了HDL Simulation的收入。撇開不談，芯片設計驗證小組也必須依靠仿真器和FPGA原型來實現他們的目標。因此，這一趨勢將持續下去。
