TDK 公司 (TSE 6762) 宣布推出4：1寬范圍輸入軌道交通行業專用DC-DC模塊電源“CN200B110和CN300B110系列”。這些產品自2021年2月8日起接受訂購。
寬范圍輸入軌道交通行業專用DC-DC變換器CN-B110系列功率等級分為200W / 300W兩檔，共計有8款滿足不同輸出電壓、電流需求的細分型號可供選擇。其輸出電壓可以通過外置模擬量電壓信號或電阻方式實現額定范圍內的自由調節。
CN-B110系列額定輸入電壓范圍為43V – 160V直流，可以兼容110V或72V直流供電系統寬范圍輸入應用，內置自恢復式過流保護，支持ON/OFF控制功能。
CN-B110系列采用緊湊型結構設計，功率部分采用導熱性能優異的鋁基板工藝，功率器件與散熱鋁基板之間通過焊接方式傳導熱量，極低的熱阻可以確保功率器件內核溫度在惡劣環境或大沖擊負載條件下依然具備足夠裕量。其控制電路采用雙層架空設計，利用空氣隔熱層將光耦等溫度敏感器件與發熱量較大的功率部分隔絕開來，避免功率器件向控制電路的熱量傳導、累積帶來的整體可靠性降低。
為了滿足軌道交通行業輸入對機殼高耐壓需求趨勢，與前一代產品CN-A110系列相比，CN-B110 系列 DC-DC 變換器將輸入對機殼耐壓指標從上一代產品的2kVAC提升至2.5kVAC。CN-B110 系列新產品輸入針腳到接地安裝孔之間的距離從上一代產品的2.9mm提升至11.8mm。相比老產品提升約3倍的安全距離為客戶應用留足裕量，方便客戶滿足更高海拔或耐壓需求。
CN-B110 系列具備高精度主動均流功能，可支持11臺模塊電源并聯輸出。當CN-B110 系列工作在均流狀態下，可通過IOG引腳（可選）實現各臺電源運行狀態獨立實時偵測。高精度均流特色可以協助客戶將輸出功率均勻分配至各臺DC-DC上，通過外加Oring FET實現冗余并聯來滿足整體系統高可靠性要求。
CN-B110 系列采用成熟可靠的固定頻率軟開關拓撲結構，其具備高效率、高可靠性、長壽命和低噪聲特色。CN-B110 系列具備極低的空載損耗和輕載條件下的高效率。這可以確保多臺電源冗余工作在常見輕載工況下也能實現整體系統功耗的優化設計。其成熟的拓撲結構和出色的內部熱管理可確保輸出帶高達30000uF電容負載啟動，從容應對終端應用中惡劣負載的沖擊。

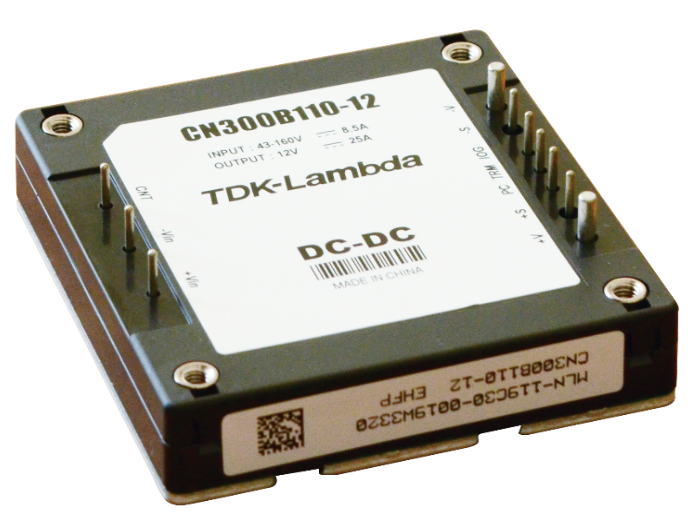

4：1寬范圍輸入軌道交通行業專用DC-DC變換器CN-B110系列為標準半磚尺寸，僅有 61mm長、57.9mm 寬、12.7mm 高。其內建12V 10mA 輔助電源（可選），方便用戶直接用于狀態偵測或遠程控制應用，從而有效精簡系統電路，節約電路板空間，降低系統設計成本。
所有CN-B110系列型號均符合 IEC/EN/UL 62368-1安全標準（安規認證申請中），并帶有符合低壓和 RoHS 指令的 CE 標志。
主要應用：
軌道交通車載設備、軌道交通地面設備、機器人、AGV、科研設備等
主要特性和優勢：
高可靠性、緊湊型標準半磚尺寸、長壽命設計
滿足43V~160V直流寬范圍輸入
輸入對地耐壓指標2500VAC
內建高精度均流功能，提供電源狀態偵測端口IOG（可選）
內建12V 10mA 輔助電源，方便用戶搭建控制或采樣功能
效率高達91%，輕載條件下也可實現高效率，低空載損耗
輸出抗負載沖擊能力強，可帶高達30000uF電容滿載啟動。
自恢復式過流保護，ON/OFF控制

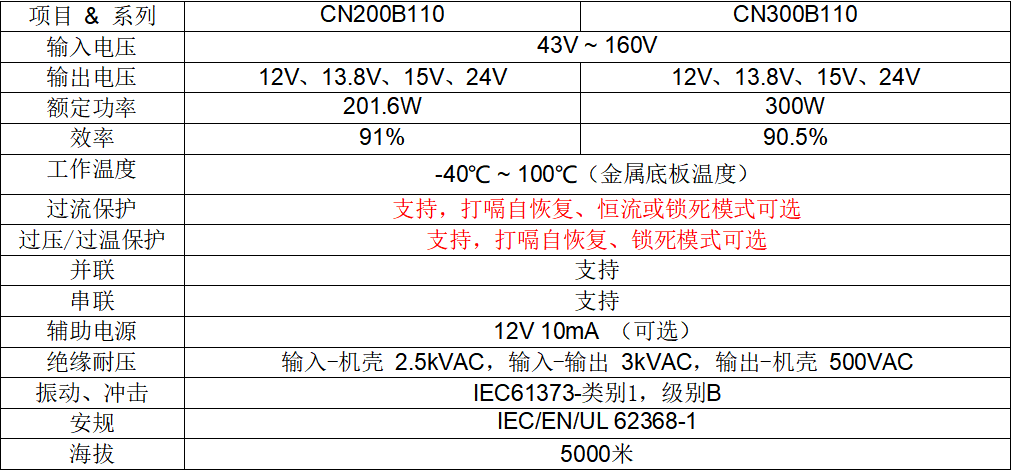

4：1寬范圍輸入軌道交通行業專用DC-DC變換器CN-B110系列產品主要規格：
