在功率半導體領域，氮化鎵（GaN）因其高頻高效特性被譽為 “下一代開關器件的核心”，這一技術如今已經通過快充進入到了千家萬戶，但如何持續發揮出氮化鎵的功率優勢，在不同領域都實現如快充頭一樣的普及，一直是行業難題。

德州儀器（TI）日前推出了行業標準TOLL封裝的GaN LMG365x，滿足客戶對于多供應商的需求，同時繼續發揮高度集成驅動保護與功率的特性，為GaN在數據中心、太陽能微型逆變器、電視電源甚至車載OBC等領域的規模化應用持續助力。

從分立到集成：破解高頻設計的 “寄生參數” 魔咒

傳統分立 GaN 器件在高頻應用中面臨兩大痛點：驅動難做，保護電路也難做。TI 的 LMG365x系列器件通過 “封裝即系統” 的設計理念，將柵極驅動器、保護電路與功率管深度集成，這也是自從TI推出第一顆商用GaN功率器件就采取的產品策略。

德州儀器系統經理游聲揚表示，氮化鎵的切換頻率較快，因此如果采用分立方案，從驅動器到FET之間的寄生電感比較高，因此會限制工作頻率，這樣就限制了使用GaN的意義，沒法發揮出最大價值。而通過集成，可以實現更高頻的操作。

同時，由于GaN的切換速度太快，會帶來更高的EMI干擾，需要PCB布板比較注意。如果客戶用GaN替換SiC的話，可能會造成EMI不匹配。為此，LMG365xR025具有可調柵極驅動器強度允許獨立地控制導通和最大關斷壓擺率，這可用于主動控制 EMI 并優化開關性能。導通壓擺率可以從 10V/ns 到 100V/ns 不等、而關斷壓擺率限制在 10V/ns 至最大值之間。這樣可以靈活匹配以前的設計。

電路寄生效應示例

TI的LMG3650集成了650V的GaN FET，目前提供了3種不同的Rdson，有25mΩ、35mΩ、70mΩ，不同的Rdson相對應于不同的功率等級，低Rdson可以支持相對較高的功率等級，比較高的Rdson的COSS會比較小，適合傳導干擾小的場景；而35mΩ適合開關干擾小的場景。

而在保護及傳感功能方面，保護特性包括欠壓鎖定 (UVLO) 、 逐周期過流限制 、 短路和過熱保護 。 LMG365x在 LDO5V 引腳上提供 5V LDO 輸出，可用于為外部數字隔離器供電。LMG3656R025 包含零電壓檢測 (ZVD) 功能，可在實現零電壓開關時提供 來自 ZVD 引腳的脈沖輸出。LMG3657R025 包含零電流檢測 (ZCD) 功能，可在漏源電流為負時將 ZCD 引腳設置為高電平，并在檢測到過零點時轉換為低電平。

通過功率管、驅動以及保護的集成，TI的GaN實現了超高集成度的最佳表現。

從Grid到Gate的全覆蓋

不同電壓等級的GaN，可以構建其從AC到不同電壓等級的DC全覆蓋。例如使用 650V GaN FET 進行 AC/DC 至 DC/DC 轉換，或使用 100V 或 200V GaN FET 進行 DC/DC 轉換。

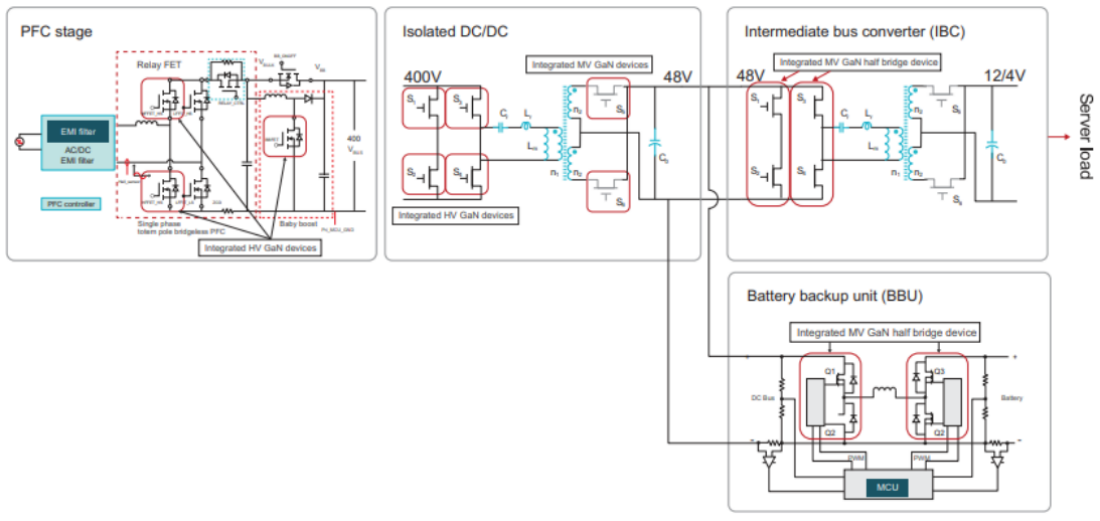

游聲揚介紹道，以服務器電源的PSU為例，從AC輸入開始，第一級是AC到400V或者450V的DC母線，AC 400V到450V的DC母線一般使用無橋整流器，LMG365x可以應用在無橋式整流器上的高頻開關。功率等級級別一般可能會有1.8kW、3.6kW甚至到8kW、12kW的等級，在功率等級比較高的時候，一般客戶會選用多相交錯方案。

從AC/DC整流之后，有一個隔離式的DC/DC轉換器，一般來說是從400V或者450V到48V。由于現在高功率密度和高效率要求，嘗嘗使用軟開關拓?fù)洌馤LC串聯諧振的電路。在軟開關電路上，TI的氮化鎵也能提供比較低的COSS，減少軟開關LLC串聯諧振控制器轉換器上面的環流損耗。實測結果顯示，TI采用 TOLL 封裝的 GaN 器件可在 PFC 級實現超過 99% 的效率，在 DC/DC 級實現超過 98% 的效率。

針對中壓GaN，服務器電源應用中的三個主要系統可以采用 100V 至 200V 的 GaN：

電源單元 (PSU)：開放計算項目的變化正在提升 48V 輸出的熱度；然而，所需 80V 和 100V 硅解決方案的損耗（柵極驅動和重疊損耗）相較于以前的解決方案有大幅增長。諸如 LMG3100 等 GaN 解決方案有助于盡可能減小LLC次級側同步整流器中的上述損耗。

中間總線轉換器 (IBC)：此系統將 PSU 輸出的中間電壓 (48V) 轉換為較低的電壓，然后傳送至服務器。隨著 48V 電壓電平的流行，IBC 有助于減少服務器子系統中的 I 2R 損耗，并使匯流條和電力傳輸線的尺寸和成本都得到降低。IBC 的缺點是其在電源轉換中又增加了一步，可能會對效率產生影響。因此，除了 OEM 經測試可獲得高效率和高功率密度最佳組合的幾種新拓?fù)渫猓珿aN也可以發揮作用。

電池備份單元：降壓/升壓級通常將電池電壓 (48V) 轉換為總線電壓 (48V)。當市電線路斷電且電力流為雙向時，也可以使用 BBU 進行電池電源轉換。不間斷電源之所以使用此級，是因?yàn)樗鼉H通過電池直接執行一次直流/直流轉換，避免了由直流/交流/直流轉換引起的損耗。

總結

數據中心內功率密度加速上升，大約十年前，每個機架的平均功率密度約為 4 至 5 kW，但當今的超大規模云計算公司（例如亞馬遜、微軟或 Facebook）通常要求每個機架的功率密度達到 20 至 30 kW。一些專業系統的要求甚至更高，要求每個機架的功率密度達到100kW 以上。因電源存放及散熱空間有限，高功率密度要求電源設計緊湊且高能效，同時電源還需滿足數據中心行業特定需求。

GaN無疑是提高功率密度最行之有效的方法之一，GaN 能提供更高的開關頻率和更低的功率損耗，這些優勢在簡化電源設計提高功率密度的場合中尤為突出。TI的標準TOLL封裝，全集成，涵蓋高壓和中壓的GaN產品，非常適合數據中心電源的全場景應用。
